閥門流量特性曲線圖及分類

更新時間:2021-5-13 信息來源:閥門流量特性曲線圖及分類

閥門的的流量特性,是在閥兩端壓差保持恒定的條件下,介質流經調節閥的相對流量與它的開度之間關系。流量特性是調節閥的一種重要技術指標和參數。在調節閥應用過程中做出正確的選型具有非常重要的意義。

閥門相對開度

閥門流量特性可定義為:被控介質流過閥門的相對流量,與閥門的相對開(相對位移)間的關系稱為調節閥的流量特性。一般來說分為直線、等百分比(對數)、拋物線及快開四種。

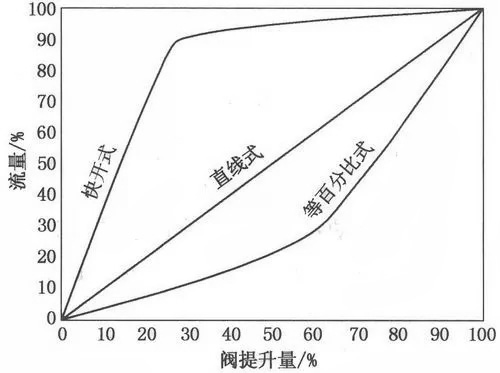

閥門流量特性分類跟曲線圖

一、直線特性是指閥門的相對流量與相對開度成直線關系,即單位開度變化引起的流量變化時常數。線性特性的相對行程和相對流量成直線關系。單位行程的變化所引起的流量變化是不變的。流量大時,流量相對值變化小,流量小時,則流量相對值變化大。

二、等百分比特性(對數)是指單位開度變化引起相對流量變化與該點的相對流量成正比,即調節閥的放大系數是變化的,它隨相對流量的增大而增大。等百分比特性的相對行程和相對流量不成直線關系,在行程的每一點上單位行程變化所引起的流量的變化與此點的流量成正比,流量變化的百分比是相等的。所以它的優點是流量小時,流量變化小,流量大時,則流量變化大,也就是在不同開度上,具有相同的調節精度。

三、拋物線特性是指單位相對開度的變化所引起的相對流量變化與此點的相對流量值的平方根成正比關系。流量按行程的二方成比例變化,大體具有線性和等百分比特性的中間特性。

四、快開流量特性是指在開度較小時就有較大的流量,隨著開度的增大,流量很快就能達到大,此后再增加開度,流量變化很小,故被稱為快開特性。

閥門提升量、流量

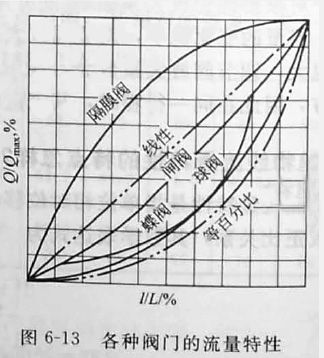

隔膜閥的流量特性接近快開特性,蝶閥的流量特性接近等百分比特性,閘閥的流量特性為直線特性,球閥的流量特性在中啟閉階段為直線,在中間開度的時候?yàn)榈劝俜直忍匦浴?/p>

閥門流量特性

在一般情況下,球閥和蝶閥通常不被做調節之用,如果做調節用,也是在開度很小的情況下才起到調節作用,一般可以歸為快開型,而真正作為調節用的大部分基本上是截止閥,把閥頭加工成如拋物線形錐形、球形等,都會用不同的曲線特性,一般來說作為調節,基本上百分比的特性用的比較多。
