當前位置:首頁 > 閥門種類 > 呼吸閥

呼吸閥

上海昆煉閥門制造有限公司專注于管道流體控制,為用戶提供呼吸閥選型、設計、非標訂制,常規呼吸閥咨詢,我們可提供呼吸閥相關標準、圖紙、參數、使用說明及原理介紹,方便用戶根據實際需求做出合理的選型。

呼吸閥介紹

呼吸閥是維護儲罐氣壓平衡,減少介質揮發的產品,呼吸閥利用儲罐本身的承壓能力來減少介質排放,其原理是利用正負壓閥盤的重量來控制儲罐的排氣正壓和吸氣負壓;當往罐外抽出介質,使罐內上部氣體空間的壓力下降,達到呼吸閥的操作負壓時,罐外的空氣將頂開呼吸閥的負壓閥盤頂開,使外界氣體進入罐內,使罐內的壓力不會繼續下降,讓罐內與罐外的氣壓平衡,來保護儲罐的裝置。

呼吸閥工作原理

1、當罐內介質的壓力在呼吸閥的控制操作壓力范圍之內時,呼吸閥不工作,保持油罐的密閉性;

2、當往罐內補充介質,使罐內上部氣體空間的壓力升高,達到呼吸閥的操作正壓時,壓力閥被頂開,氣體從呼吸閥呼出口逸出,使罐內壓力不在繼續增高;

3、罐外的空氣將頂開呼吸閥的負壓閥盤。

呼吸閥本體材質和適用介質

序號 材料\名稱 殼體 閥盤 導桿 阻火層 密封座 適用介質
1 ZALSi7Mg 鑄鋁合金 鋁合金 1Cr13 304 聚四氟乙烯 油品
2 CS 碳鋼 304 304 304 聚四氟乙烯 油品,化工品
3 0Cr18Ni9 304 304 304 304 聚四氟乙烯 化工品
4 0Cr19Ni11 304L 304L 304L 304L 聚四氟乙烯 化工品
5 0Cr17Ni12Mo2 316 316 316 316 聚四氟乙烯 化工品
6 0Cr17Ni14Mo2 316L 316L 316L 316L 聚四氟乙烯 化工品

呼吸閥操作壓力

壓力\等級 A B C D
呼出壓力 +355Pa(36mmH2O) +980Pa(100mmH2O) +1765Pa(180mmH2O) 由工程需要而定
吸入壓力 -295Pa(30mmH2O) -295Pa(30mmH2O) -295Pa(30mmH2O) 由工程需要而定

呼吸閥通氣量和泄漏量

序號 規格mm 50 80 100 150 200 250
壓力等級Pa 通氣量m3/h
A +355 25 60 90 190 340 500
-295 20 50 75 160 280 450
B +980 30 70 100 200 380 600
-295 20 50 75 160 280 450
C +1765 40 95 140 280 500 800
-295 20 50 75 160 280 450
標準允許泄漏量m3/h ≤0.04 ≤0.4

注:非標準呼吸閥操作壓力的通氣量參考以下流量曲線圖。

呼吸閥流量曲線圖

呼吸閥標準

按SY/T0511-1996,API2000標準。

呼吸閥維護保養

呼吸閥的維護與保養每月一次,冬季每月兩次。其方法:先將閥蓋輕輕打開,把真空閥盤和壓力閥盤取出,檢查閥盤與閥盤密封處、閥盤導桿與導桿套有無油污和臟物,如出現油污和臟物應清理干凈,然后裝回原位,上下拉動幾下,檢查開啟是否正常。如果一切正常,再將閥蓋蓋好緊固。在維護與保養中,如發現閥盤有劃痕、磨損等異常現象,應進行更換。

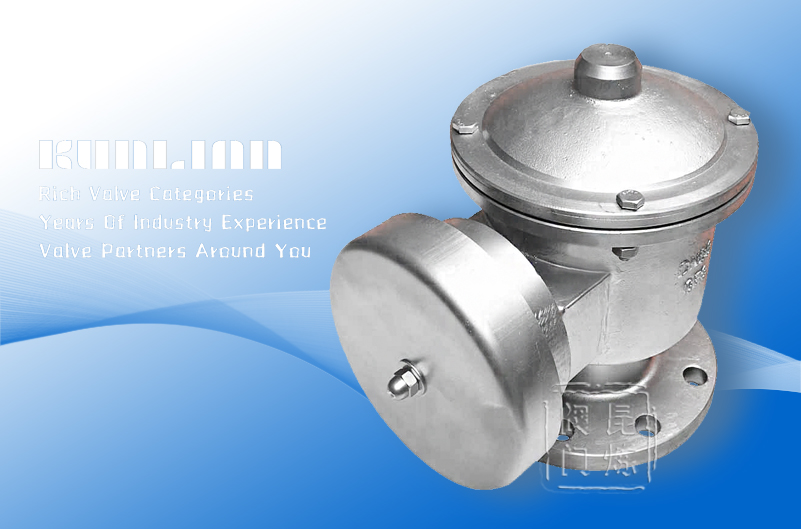

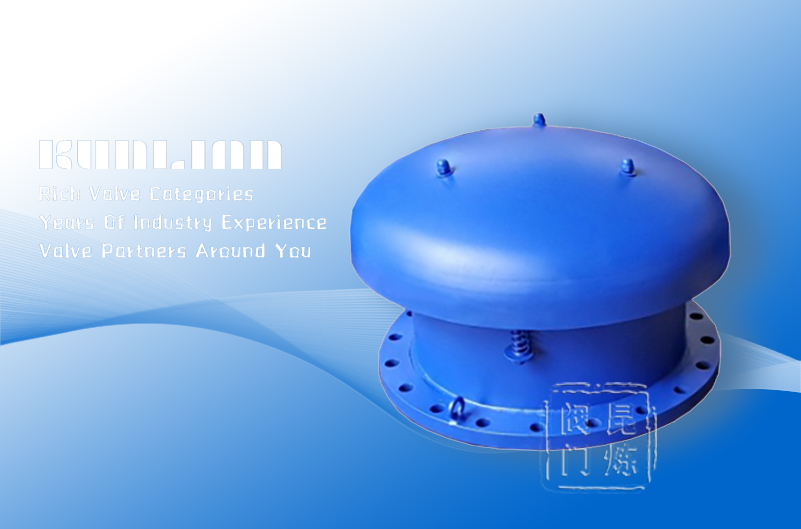

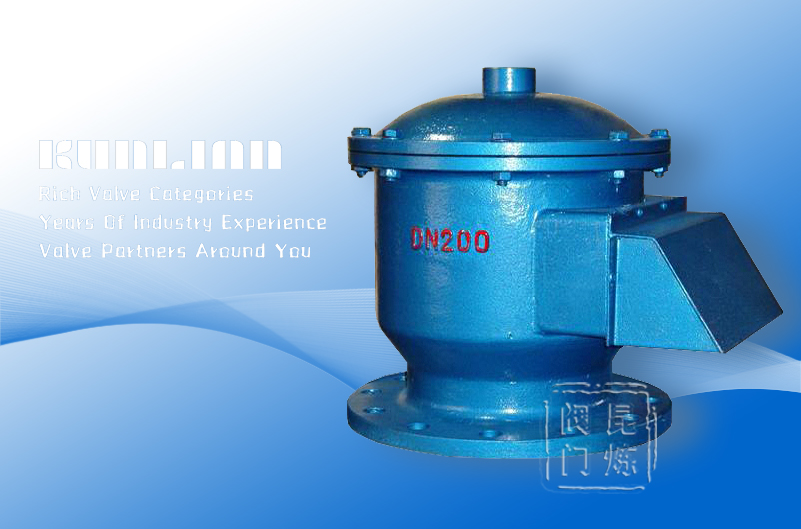

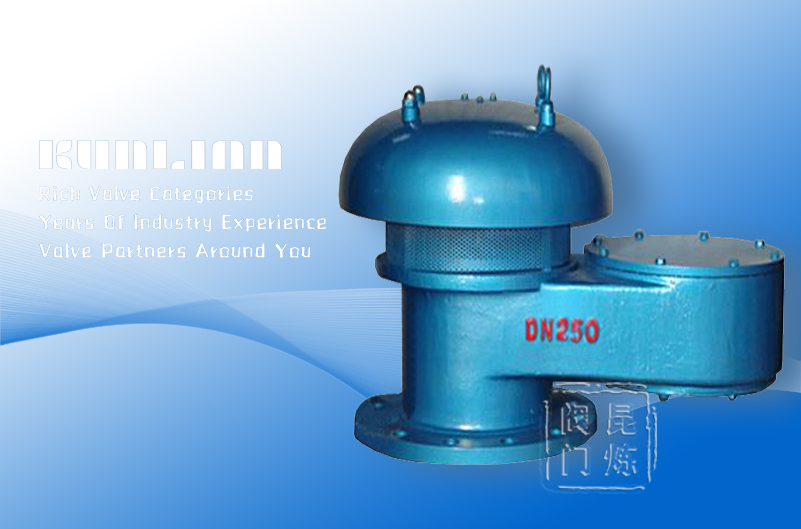

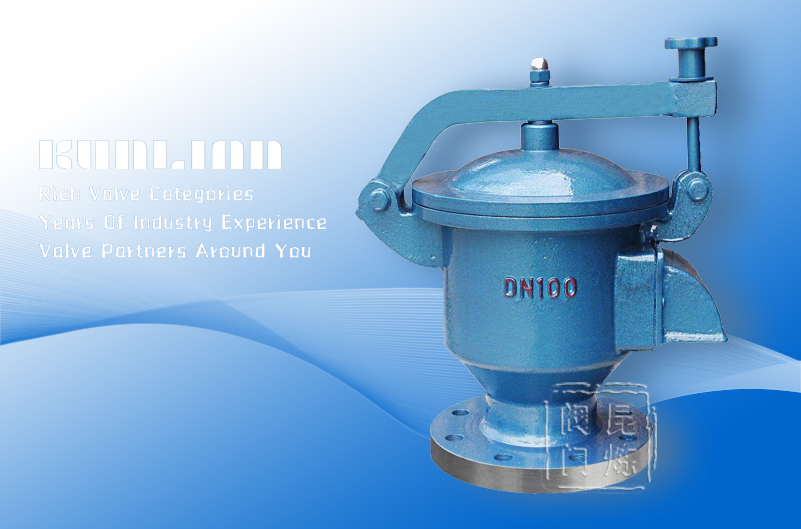

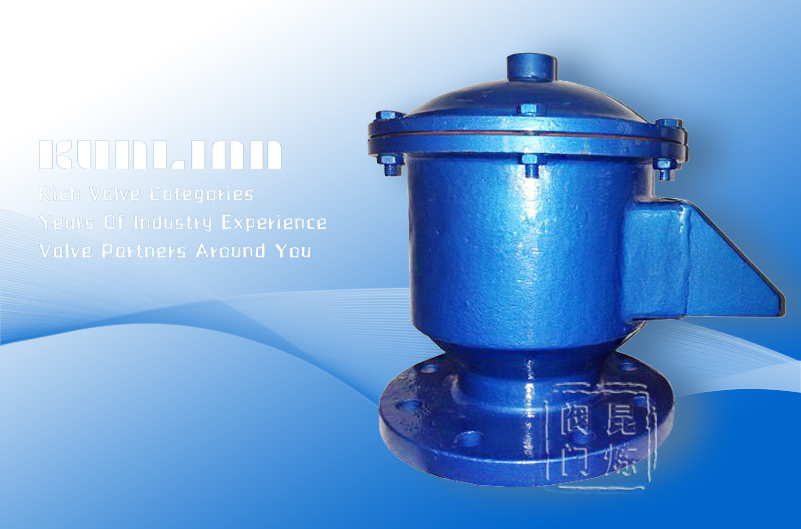

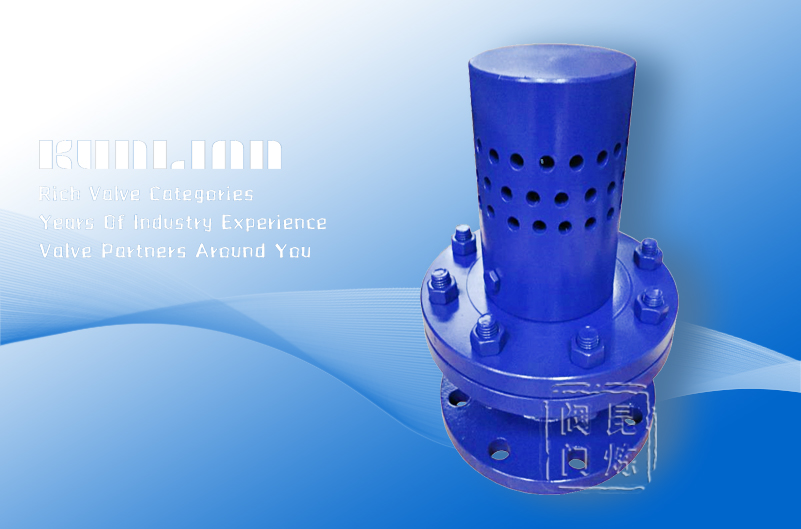

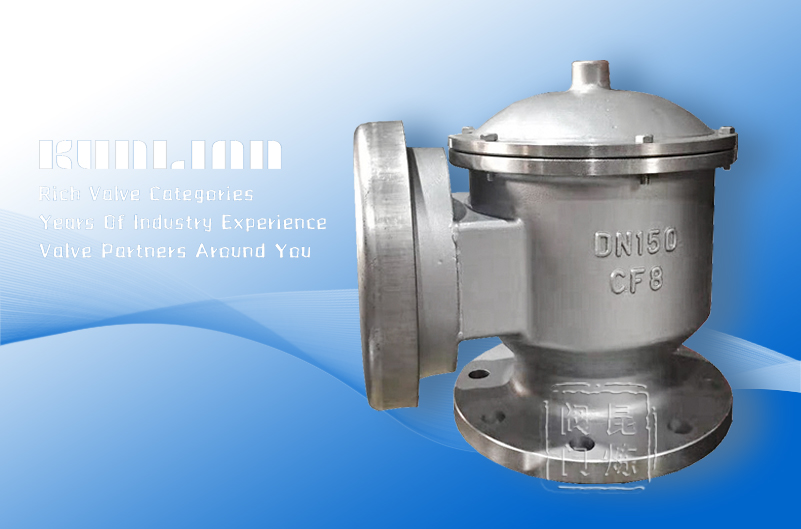

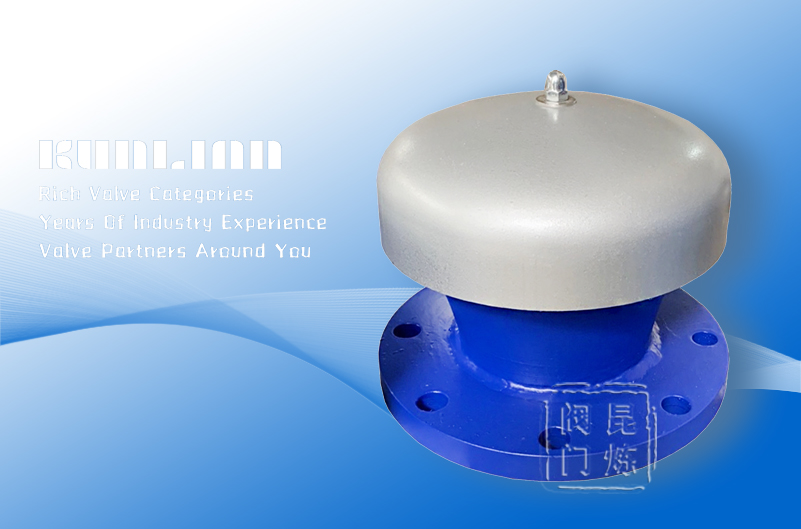

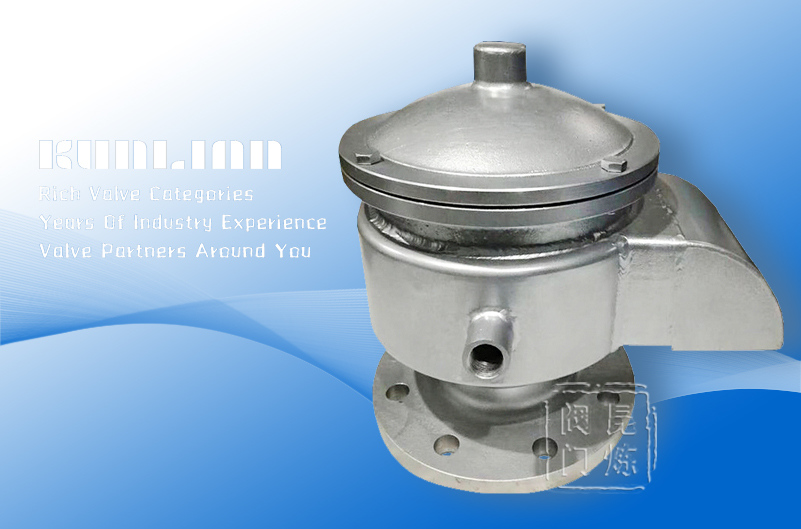

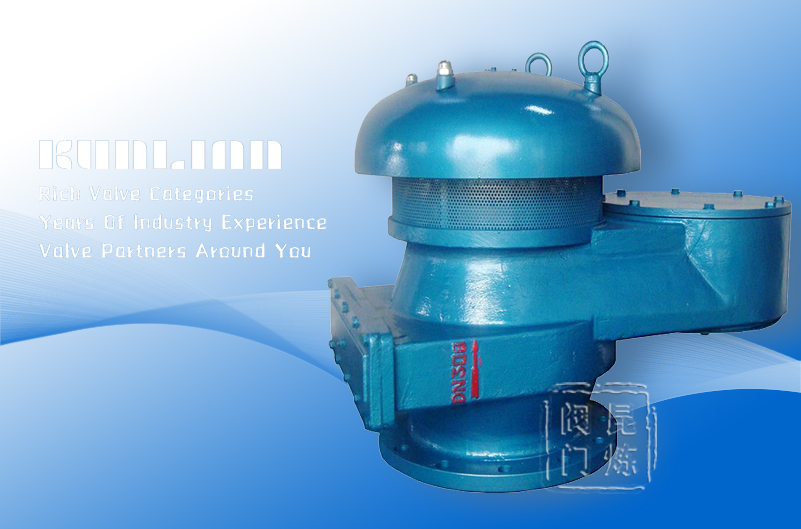

呼吸閥產品名稱呼吸閥型號,呼吸閥圖片

根據實際工況進行選擇,可根據現場管道連接方式、使用介質性質、使用介質壓力、使用介質溫度、閥體材質、密封材質、需實現的功能、操作方式等方面進行呼吸閥選型。

總共有:1頁 當前為:第1頁 
