JAV-I夾套保溫呼吸閥用于安裝原油、汽油、煤油、輕柴油、芳烴等固定頂式儲罐上的設備,夾套保溫呼吸閥是起蒸發損耗與保護儲罐在受超壓或真空時免遭破壞的作用。通常與阻火器配套使用。
JAV-I夾套保溫呼吸閥裝在儲罐頂部,具有保溫功能,以免環境或介質溫度太低,影響閥盤正常工作,又解決罐內正壓,負壓的氣體,使罐內的液體進出沒有受到阻礙,當外液體輸入罐內時有大量的氣體往外呼(稱正壓)。如罐內液體往外輸出時罐內須從外空氣吸進罐內(稱負壓)。如停止工作時呼吸閥自動關閉不會把罐內液氣往外泄漏,使罐內的液體質量得到了保障。
等級 | 操作壓力 |
A級 | +355Pa (36毫米水柱) -295Pa (30毫米水柱) |
B級 | +980Pa (100毫米水柱) -295Pa (30毫米水柱) |
C級 | +1765Pa(180毫米水柱) -295Pa (30毫米水柱) |
D級 | 按用戶要求(其他壓力等級) |

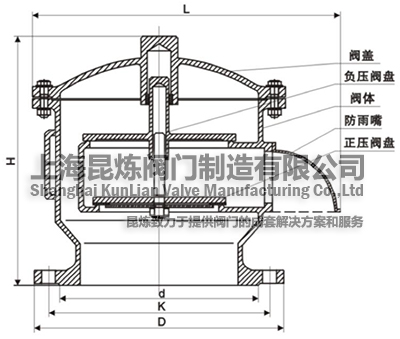

公稱通徑DN(mm) | 安裝尺寸 | ||||
L | H | D | K | n-Φ | |
25 | 160 | 165 | Φ115 | Φ85 | 4-14 |
32 | 180 | 185 | Φ140 | Φ100 | 4-18 |
40 | 180 | 190 | Φ150 | Φ110 | 4-18 |
50 | 210 | 210 | Φ165 | Φ125 | 4-18 |
65 | 240 | 220 | Φ185 | Φ145 | 4-18 |
80 | 260 | 240 | Φ200 | Φ160 | 8-18 |
100 | 300 | 270 | Φ220 | Φ180 | 8-18 |
150 | 370 | 330 | Φ285 | Φ240 | 8-22 |
200 | 440 | 370 | Φ340 | Φ295 | 8-22 |
250 | 500 | 410 | Φ395 | Φ350 | 12-22 |
300 | 580 | 470 | Φ445 | Φ400 | 12-23 |

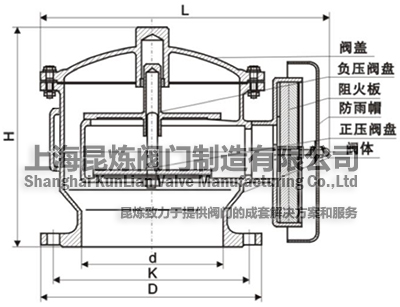

公稱通徑DN(mm) | 安裝尺寸 | ||||
L | H | D | K | n-Φ | |
25 | 200 | 165 | Φ115 | Φ85 | Φ4-14 |
32 | 230 | 185 | Φ140 | Φ100 | Φ4-18 |
40 | 230 | 190 | Φ150 | Φ110 | Φ4-18 |
50 | 255 | 210 | Φ165 | Φ125 | Φ4-18 |
65 | 270 | 220 | Φ185 | Φ145 | Φ4-18 |
80 | 320 | 240 | Φ200 | Φ160 | Φ8-18 |
100 | 330 | 270 | Φ220 | Φ180 | Φ8-18 |
150 | 400 | 330 | Φ285 | Φ240 | Φ8-22 |
200 | 460 | 370 | Φ340 | Φ295 | Φ8-22 |
250 | 540 | 410 | Φ395 | Φ350 | Φ12-22 |
300 | 620 | 470 | Φ445 | Φ400 | Φ12-23 |
為了使JAV-I夾套保溫呼吸閥的性能達到安全使用的目的,呼吸閥應定期進行檢查和保養:
1、檢查壓力閥盤和真空閥盤動作是否靈活,導桿及閥封環接觸中有無損傷。
2、重新安裝壓力盤和真空盤時應使接觸面嚴密,導桿升降靈活。
3、啟用新的呼吸閥時須清理閥盤間的防震物,該閥要垂直安裝。
獲取JAV-I-夾套保溫呼吸閥報價或訂購產品時請?zhí)峁┮韵聟?shù):
執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;
公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");
公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。
連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;
使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃氣體,固液共存流體,等等,粘稠介質需提供粘度;
使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;
閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;
密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);
驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;
閥門Kv/Cv值:若對流量有要求,需提出;
以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。
若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;
若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;
產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;
報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;
JAV-I-夾套保溫呼吸閥使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。
