過濾器是閥門管道清潔流體的一種設備。當流體不純凈含有顆粒,污垢等雜質時,輕則堆積在管道上影響流體流量值,亦或造成堵塞現象,嚴重些可能會對設備造成損害,如隔膜閥、水力控制閥等安裝的管道,如果流體中含有硬質顆粒雜質,開啟時流體中的顆粒會對膜片進行沖刷、劃損;閉合時也可能將顆粒雜質壓進膜片中造成后期密封不嚴,導致需要頻繁更換膜片。如軟密封的球閥、蝶閥這類開關閥等安裝的管道,如果流體中硬質顆粒不攔截清理,同樣會對該閥軟密封閥座造成磨損。調節閥、減壓閥這類控制流體流量、壓力等作用的閥類,雜質對該閥調節或減壓的穩定性同樣是有影響的。在應用范圍上,過濾器適用范圍廣,如適用于化工、石化、石油、造紙、采礦、電力、液化氣、食品、給排水、市政、機械設備配套、電子工業,城建等領域。
流經過濾器的流體介質含有各種雜質顆粒、經過過濾器時被內置的過濾網攔截、聚集在一起,使得介質經過過濾器濾網攔截后得到較為純潔的流體。根據雜質顆粒直徑大小不同,需要根據實際出發選擇合適的過濾網精度。
網目數 | μm | 網目數 | μm |
2 | 8000 | 100 | 150 |
3 | 6700 | 115 | 125 |
4 | 4750 | 120 | 120 |
5 | 4000 | 125 | 115 |
6 | 3350 | 130 | 113 |
7 | 2800 | 140 | 109 |
8 | 2360 | 150 | 106 |
10 | 1700 | 160 | 96 |
12 | 1400 | 170 | 90 |
14 | 1180 | 175 | 86 |
16 | 1000 | 180 | 80 |
18 | 880 | 200 | 75 |
20 | 830 | 230 | 62 |
24 | 700 | 240 | 61 |
28 | 600 | 250 | 58 |
30 | 550 | 270 | 53 |
32 | 500 | 300 | 48 |
35 | 425 | 325 | 45 |
40 | 380 | 400 | 38 |
42 | 355 | 500 | 25 |
45 | 325 | 600 | 23 |
48 | 300 | 800 | 18 |
50 | 270 | 1000 | 13 |
60 | 250 | 1340 | 10 |
65 | 230 | 2000 | 6.5 |
70 | 212 | 5000 | 2.6 |
80 | 180 | 8000 | 1.6 |
90 | 160 | 10000 | 1.3 |

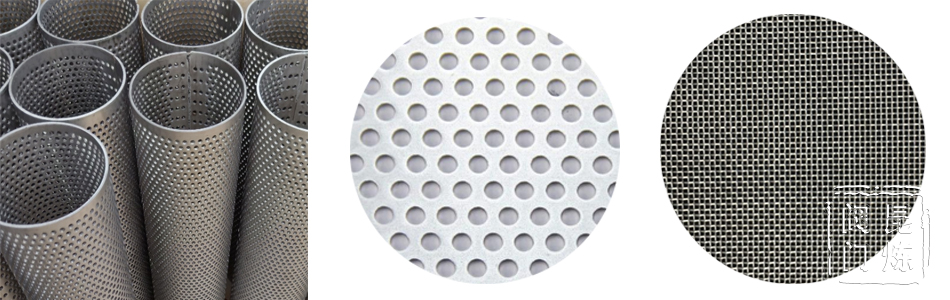

根據過濾精度換算,過濾器可分為粗過濾器跟精細過濾器兩種。粗過濾器濾網一般為鋼制網,由鋼制支架加細濾網組成,濾網目數一般小于300目(48μm)。精細過濾器過濾材料一般為棉制。

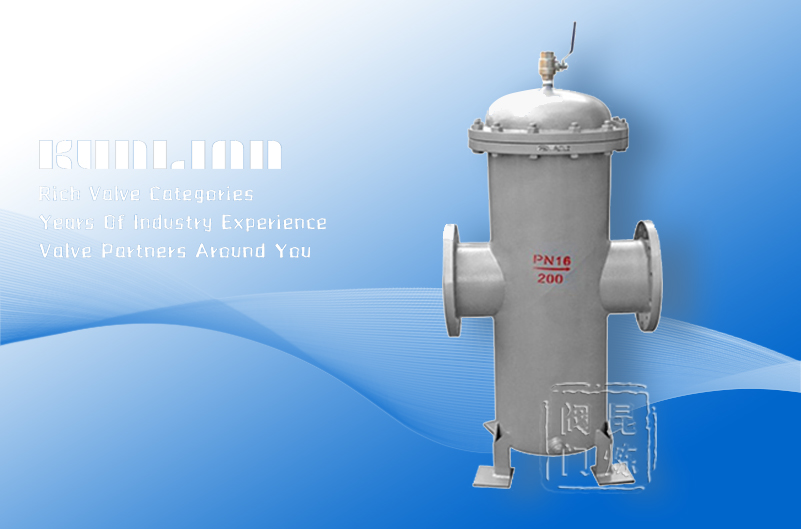

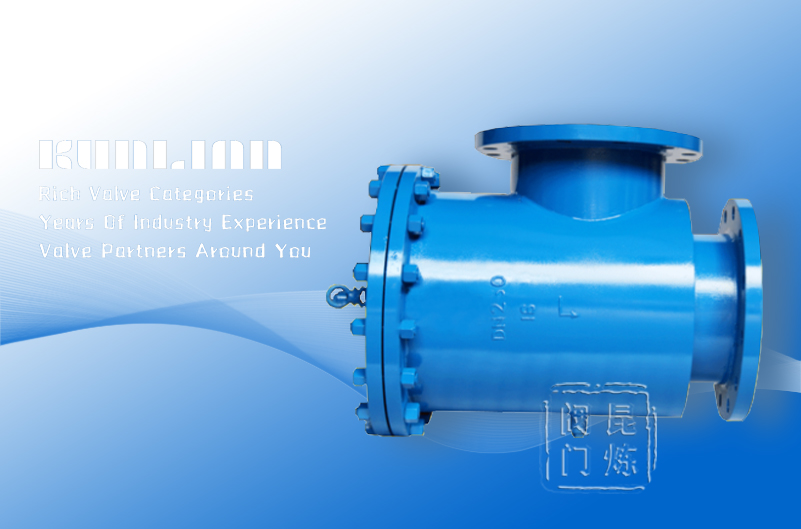

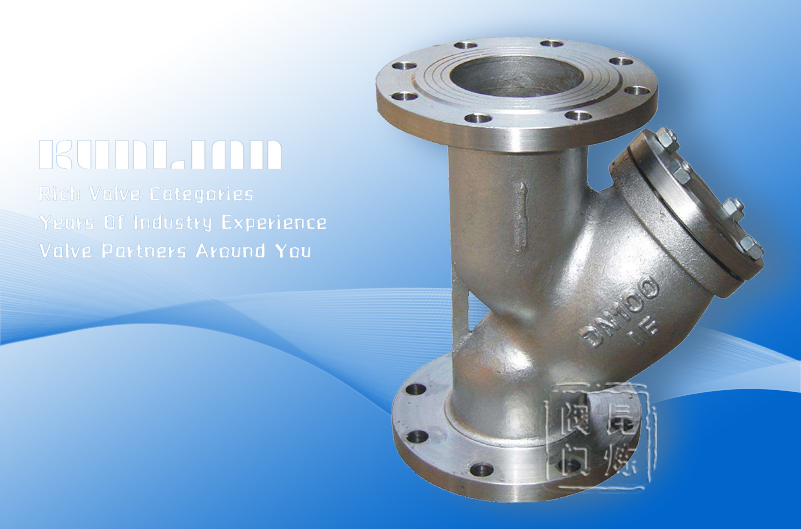

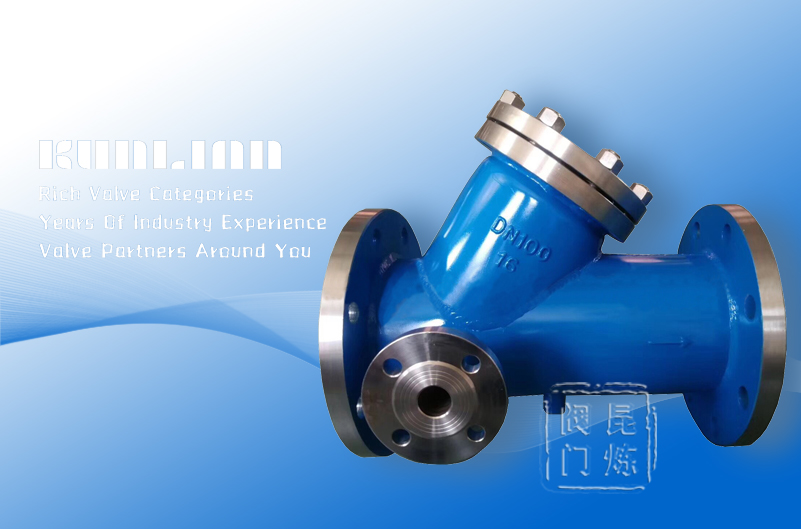

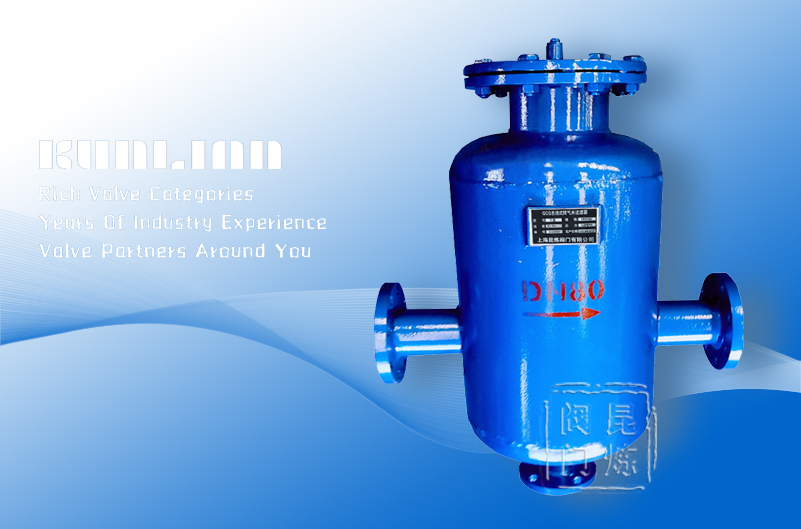

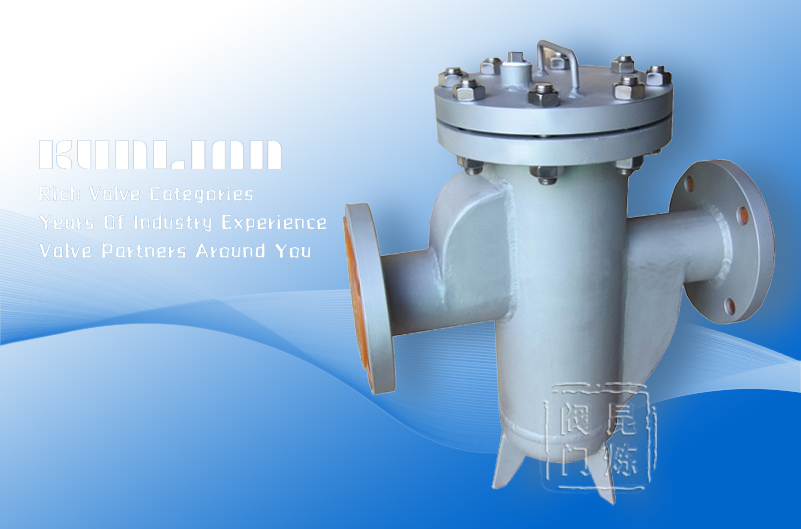

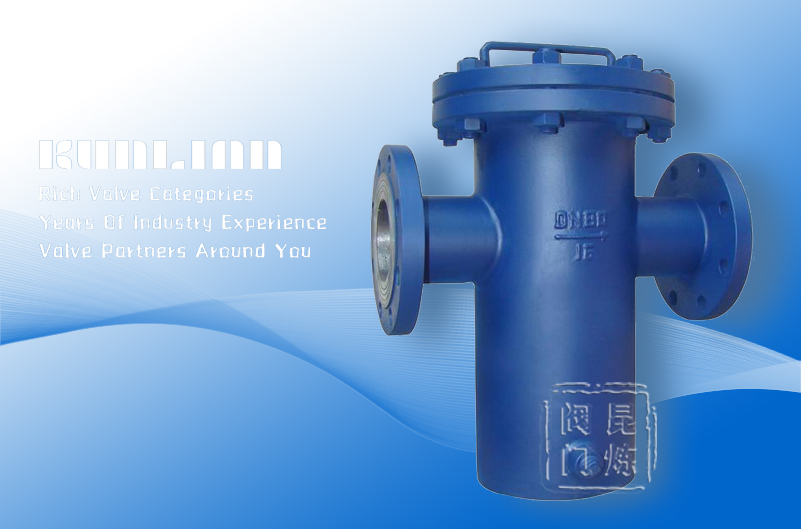

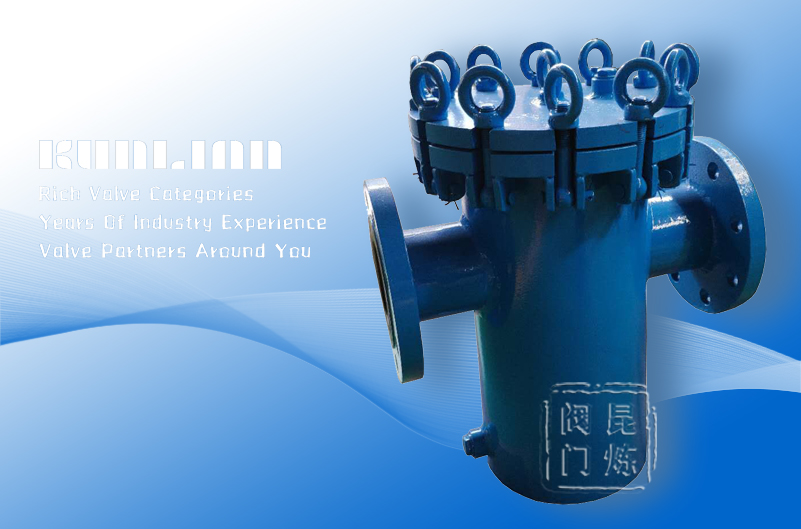

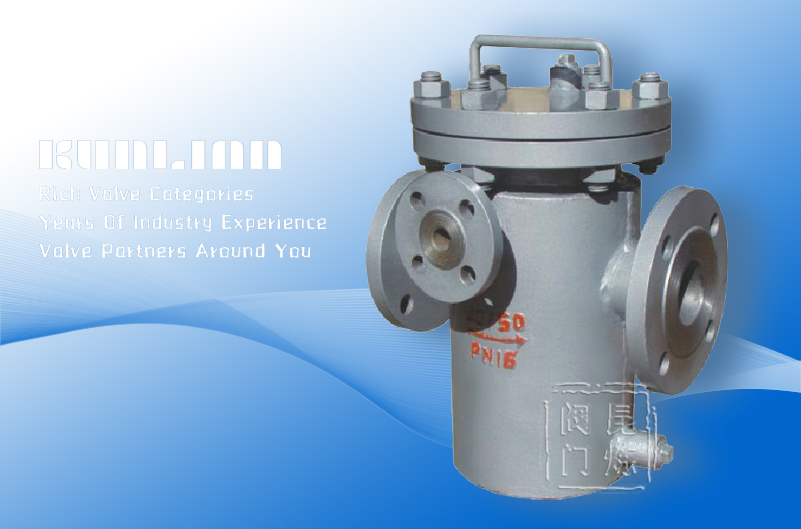

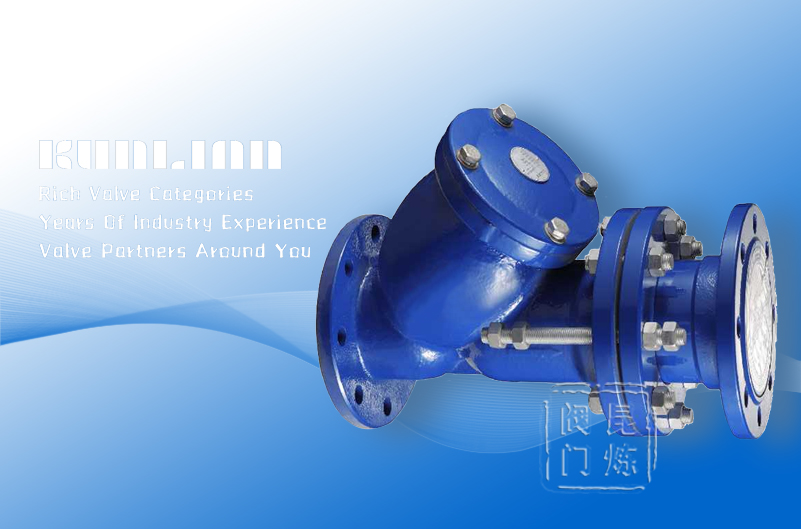

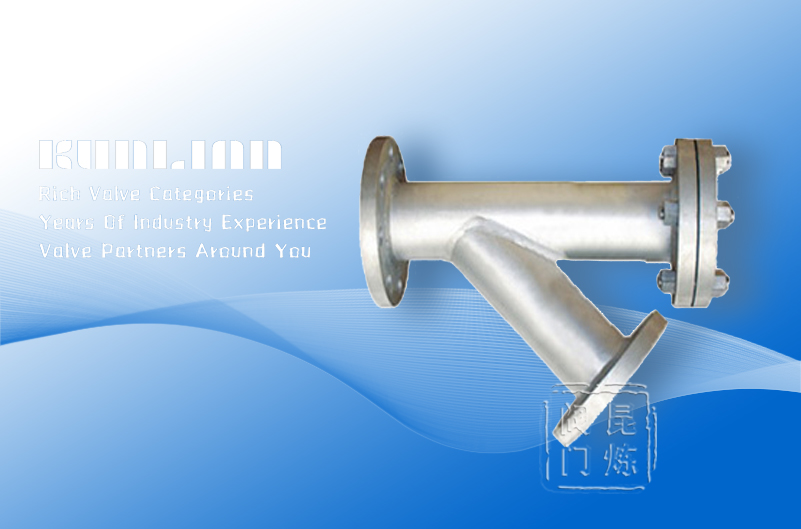

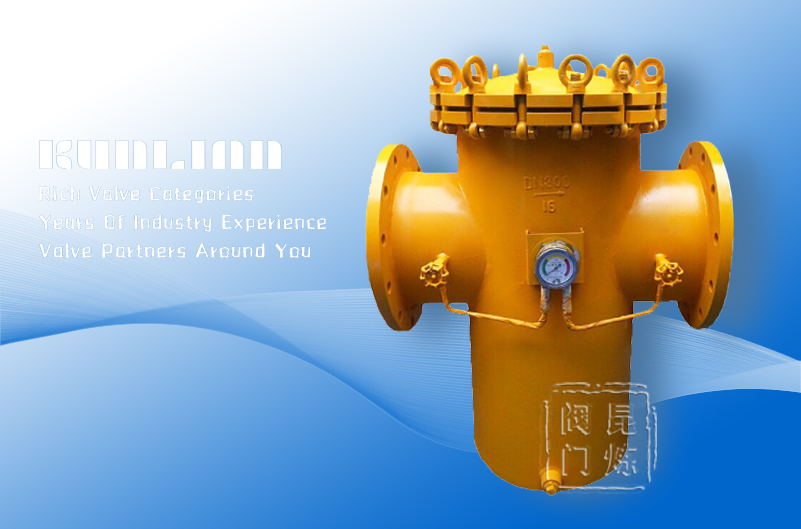

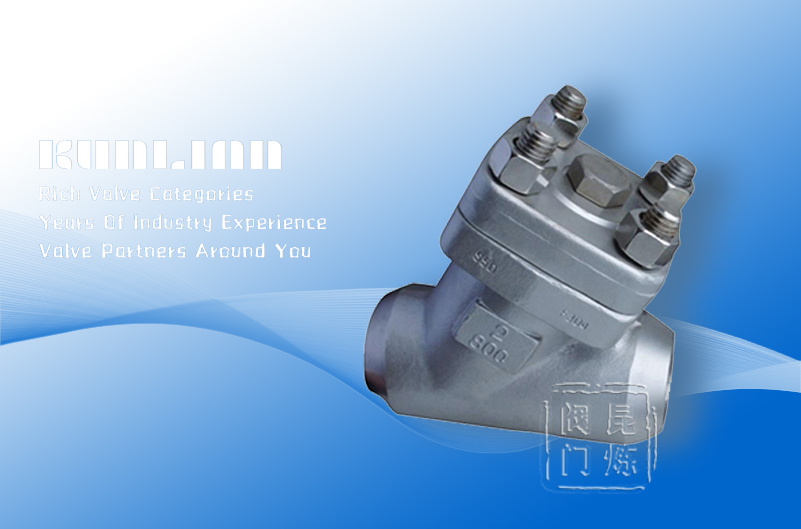

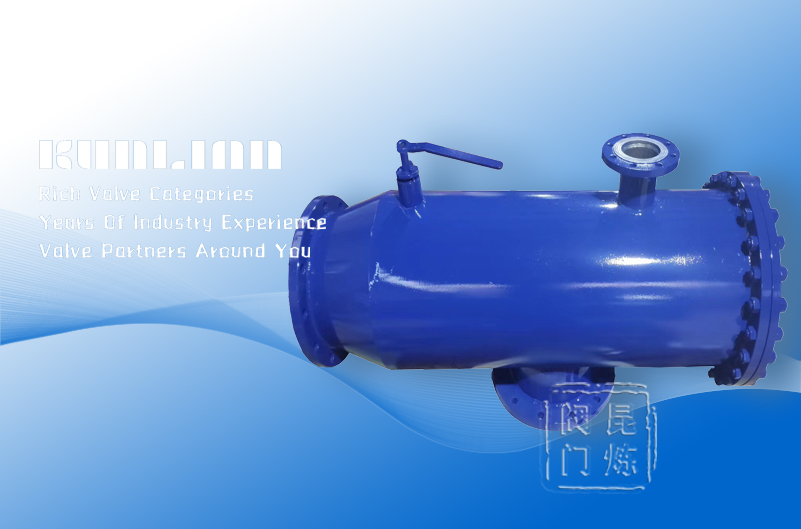

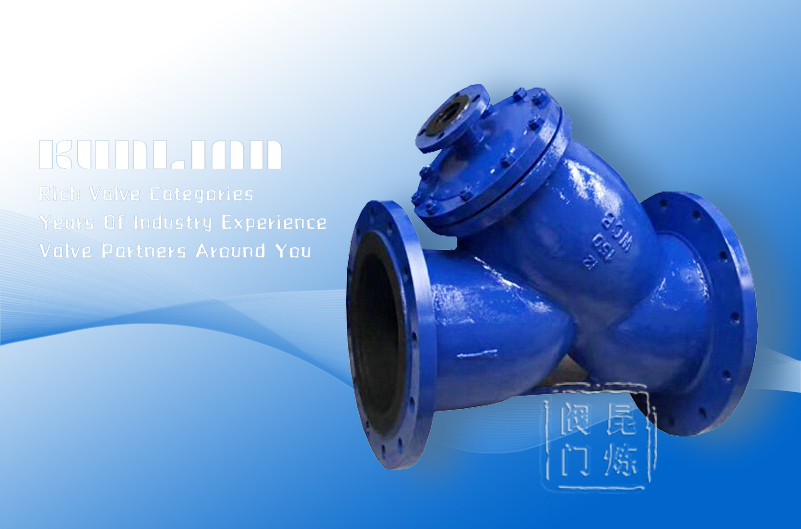

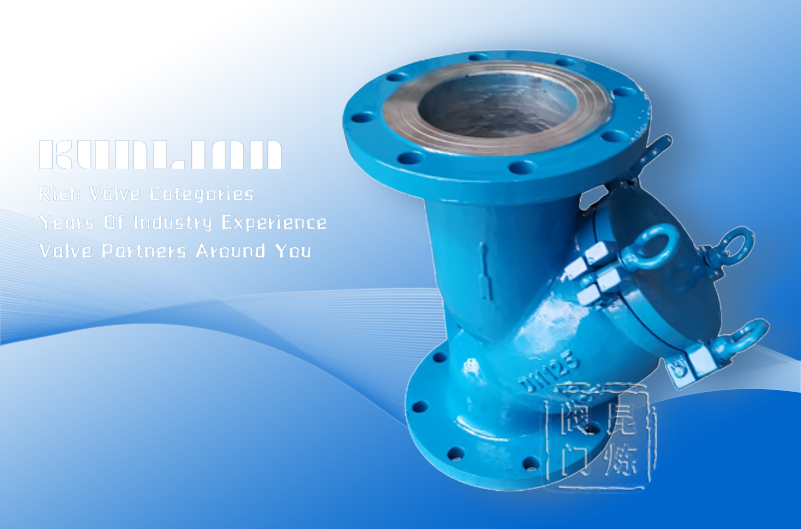

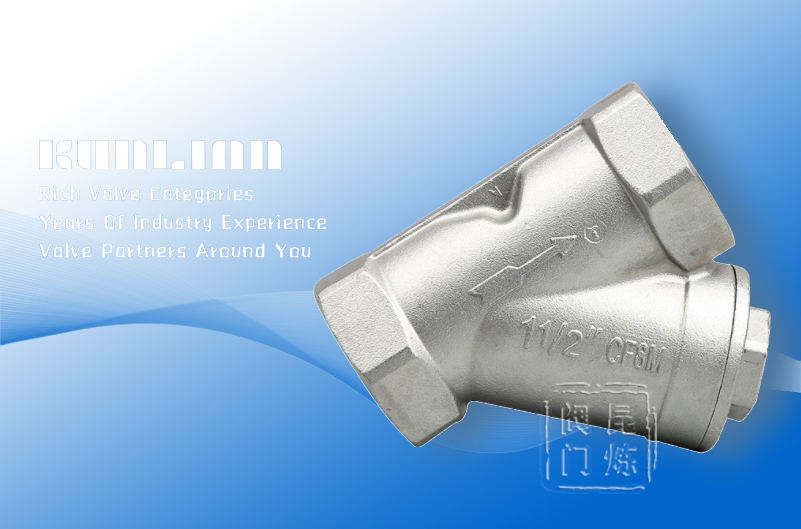

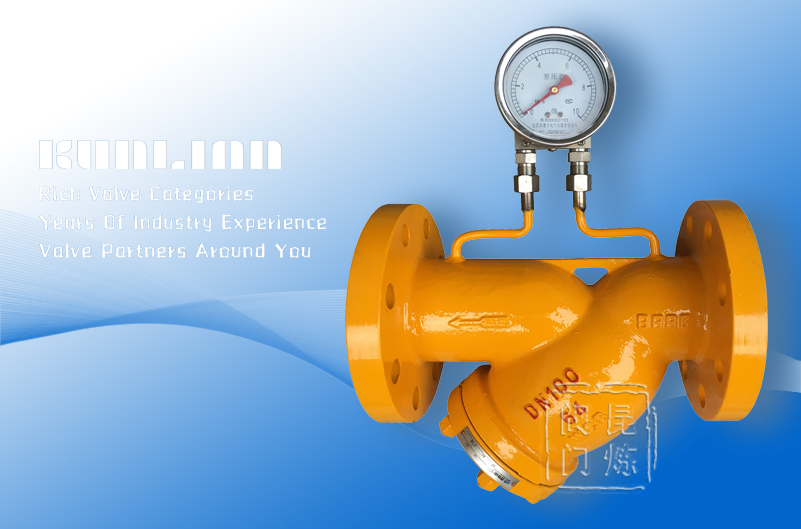

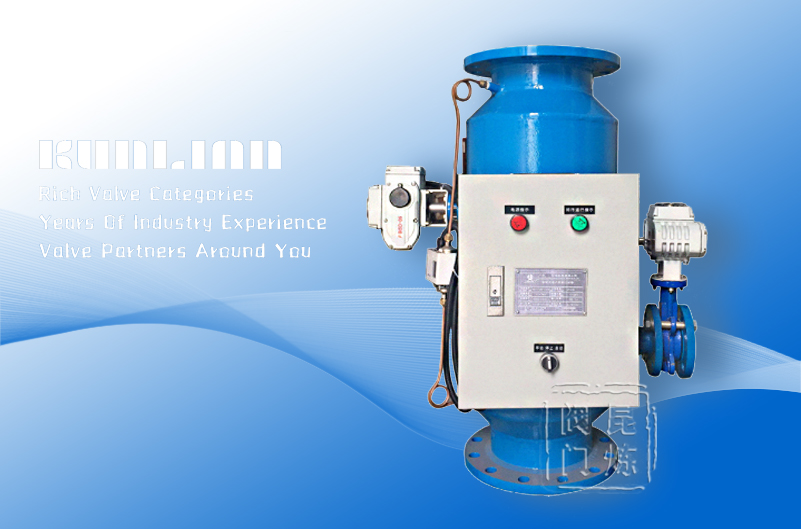

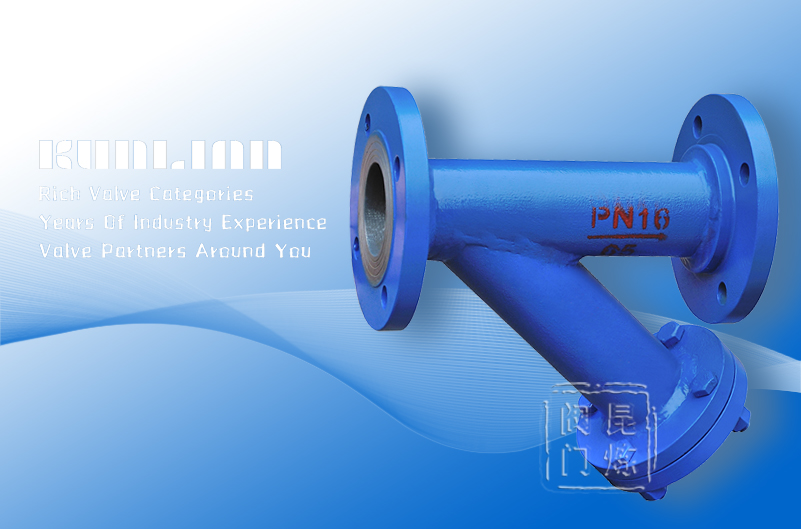

根據結構樣式,過濾器可分為Y型、T型、U型、籃式等樣式。該款過濾器安裝到閥門管道上,無需外源,在運行一段時間,或者在有安裝壓差表的情況下?筛鶕時間段,或通過觀看壓差表來判斷濾網攔截雜質的含量,進行濾網取出清洗,重新安裝步驟。反沖洗,手搖式,全自動的過濾器款式,排污操作步驟省力,一般需要通過閥外手搖桿操作排污,全自動過濾器通過系統程序定時排污,在操作上可無需更多人工干預。

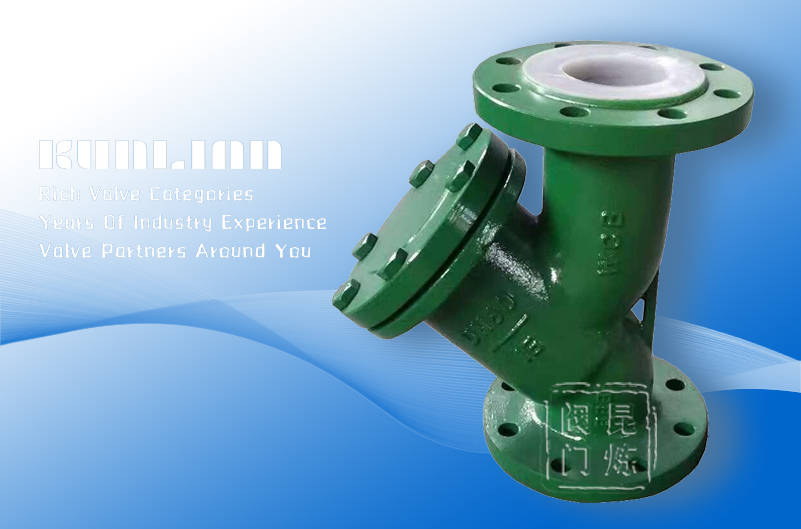

過濾器材質的選擇跟管道的流體壓力,溫度,性質等有關?晒┻x擇的材質有:鑄鐵、球墨鑄鐵、鑄鋼、不銹鋼304/304L、不銹鋼316/316L,特殊材質2205雙相不銹鋼、合金鋼等。在防腐方面,除了可選用不銹鋼閥體外,也可選擇閥體襯氟的過濾器。
過濾器阻力損失計算:水用過濾器,在一般計算額定流速下,壓力損失為0.52~1.2kpa。
根據實際工況進行選擇,可根據現場管道連接方式、使用介質性質、使用介質壓力、使用介質溫度、閥體材質、密封材質、需實現的功能、操作方式等方面進行過濾器選型。
