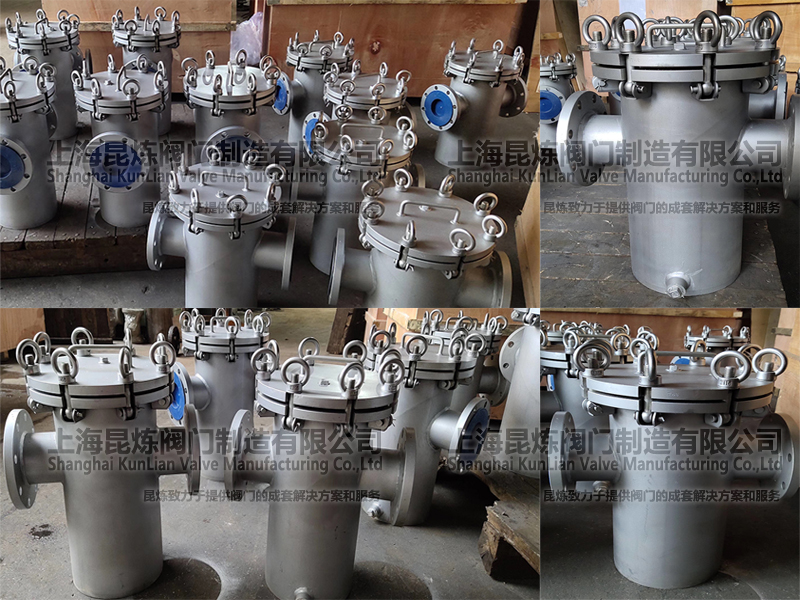

LPGK快開籃式過濾器是天然氣、液化氣、蒸汽、氣體、油品、液體、水等工業管道中攔截固體顆粒的一種過濾設備。主要由接管、主管、濾網、法蘭、法蘭蓋及緊固件等組成。當流體進入置有一定規格濾網的濾筒后,其雜質被阻擋,而潔凈的流體通過濾藍、由過濾器出口排出。當需要清洗時,打開底部排污口,排凈流體,拆卸筒體法蘭蓋,清洗后重新裝入就可。一般水油氣使用溫度-40~300℃?筛鶕客戶要求定制不同尺寸,進出口接管大小及位置,筒體大小等。
公稱通徑(DN) | DN15-DN1200 | 連接方式 | 法蘭、對焊、螺紋、卡箍、承插焊等 |
殼體材質 | 鑄鋼、不銹鋼等 | 壓力等級 | 0.6-6.4Mpa(150LB-400LB) |
濾網材質 | 不銹鋼等 | 法蘭密封面 | FF、RF、M、FM、RJ、T、G |
過濾精度 | 10目-500目 | 墊片材質 | PTFE、金屬纏繞、丁腈橡膠等 |
通徑(DN) | L | D | H | H1 | 排污口 |
DN15 | 180 | 76 | 260 | 160 | ZG3/8" |
DN20 | 180 | 76 | 260 | 160 | |
DN25 | 180 | 76 | 260 | 160 | |
DN32 | 200 | 76 | 270 | 160 | |
DN40 | 260 | 108 | 300 | 170 | |
DN50 | 260 | 108 | 300 | 170 | |
DN65 | 330 | 140 | 360 | 240 | |
DN80 | 340 | 159 | 400 | 250 | |
DN100 | 400 | 219 | 470 | 300 | |
DN125 | 480 | 273 | 550 | 360 | |
DN150 | 500 | 273 | 630 | 420 | |
DN200 | 560 | 325 | 780 | 530 | ZG3/4" |
DN250 | 660 | 420 | 930 | 640 | |
DN300 | 750 | 450 | 1200 | 840 | |
DN350 | 810 | 500 | 1370 | 920 | |
DN400 | 900 | 550 | 1500 | 950 | ZG1" |
DN450 | 1000 | 608 | 1700 | 100 | |
DN500 | 1080 | 700 | 1910 | 1050 |
(數據適用于0.6-2.5Mpa、150LB壓力等級的平底直通籃式過濾器;〉谆@式過濾器的尺寸參考標準:HG21637-1991中SD14及SD16的尺寸。)
獲取LPGK-快開籃式過濾器報價或訂購產品時請?zhí)峁┮韵聟?shù):
執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;
公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");
公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。
連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;
使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃氣體,固液共存流體,等等,粘稠介質需提供粘度;
使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;
閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;
密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);
驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;
閥門Kv/Cv值:若對流量有要求,需提出;
以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。
若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;
若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;
產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;
報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;
LPGK-快開籃式過濾器使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。
