KXQ消氣過濾器是安裝有液體流量計管道上的一種附屬設備,在使用容積式流量計計量液體的流量的時候,如果管道液體中混有氣體,則液體會與混在液體中的氣體同時被測量,流量計雖然本身具有較高的檢測精度此時也就失去意義了。因此需在被測液體進入到流量計之前想辦法除去混入被測液體的氣體。消聲過濾器能起到分離并排含在液體中氣體的作用,并且可以過濾被測液體中含有的一些顆粒雜質,從而符合流量計的正常工作和流量計量精度。
含有氣體的液體從入口流過消氣過濾器,夾雜氣體的液體碰到阻尼筒的時候,液體內夾雜的氣體會上升到消氣器的殼體內,隨著氣體量的增加,消氣器的殼體內的聚集的氣量慢慢升高,液面受壓下降,浮球也就跟著隨之下沉將閥門打開。集結在殼體內的氣體通過閥門排放口排出,氣體排放一定量后,消氣器內的氣壓會下降。浮球隨之上升并且?guī)舆B接部件來關閉閥門,同時管道內的雜質由過濾網過濾,不含雜質及氣體的液體流向流量計。如此反復的循環后,液體中的雜質、氣體被逐漸過濾、排出,使流量計使用長。
公稱通徑(DN) | DN50-DN350 | 連接方式 | 法蘭 |
殼體材質 | 碳鋼、不銹鋼 | 法蘭壓力 | 0.25-2.5Mpa、150LB |
濾芯材質 | 不銹鋼 | 法蘭密封面 | FF、RF、MFM、RJ、TG |
過濾精度 | 10目-300目 | 墊片材質 | PTFE、丁晴橡膠 |
口徑 | L | D | H | H1 |
DN50 | 340 | 159 | 420 | 190 |
DN65 | 340 | 159 | 420 | 220 |
DN80 | 340 | 159 | 500 | 220 |
DN100 | 400 | 219 | 580 | 280 |
DN125 | 500 | 273 | 700 | 390 |
DN150 | 500 | 273 | 700 | 390 |
DN200 | 560 | 325 | 900 | 500 |
DN250 | 660 | 426 | 1000 | 600 |
DN300 | 750 | 480 | 1700 | 1160 |
DN350 | 800 | 530 | 1900 | 1310 |

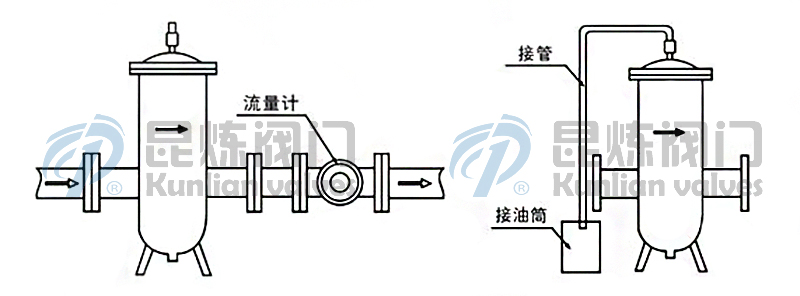

1.消氣過濾器應立式安裝在流量計前,流體方向應該與殼體上的箭頭指示方向一樣。
2.使用前應該先把排氣閥打開,使流體中的空氣在進入流量計之前能夠順利排出。
3.過濾器應該要定期地清洗,以減少壓力損失和有好的過濾效果。
4.在排氣過程中如有油氣沫少量噴出是正,F象,當噴出油氣沫影響周邊環境時,可以使用一根軟管接到排氣閥的出口,把油氣沫導入接油桶內。
5.如噴出量大這屬于不正常現象,需要把消氣過濾器排氣關閉,關閉上下游的閥門,然后再拆開消氣過濾器的壓蓋進行維護、檢修。
獲取KXQ-消氣過濾器報價或訂購產品時請?zhí)峁┮韵聟?
執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;
公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");
公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。
連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;
使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃氣體,固液共存流體,等等,粘稠介質需提供粘度;
使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;
閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;
密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);
驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;
閥門Kv/Cv值:若對流量有要求,需提出;
以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。
若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;
若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;
產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;
報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;
KXQ-消氣過濾器使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。
