導流過濾器

上海昆煉閥門制造有限公司專注于管道流體控制,為用戶提供導流過濾器選型、設計、非標訂制,常規導流過濾器咨詢,我們可提供導流過濾器相關標準、圖紙、參數、使用說明及原理介紹,方便用戶根據實際需求做出合理的選型。

導流過濾器介紹

導流過濾器又稱為擴散過濾器、泵入口過濾器。用于直接安裝在泵的吸入端,具有過濾設置能攔截雜物;平直的整流板能夠?yàn)楸锰峁┑乃鳎瑴p少亂流對泵的沖擊和侵蝕,節省了泵的入口導流管,可減少安裝空間,具有取代90°彎管、其它過濾器及整流管的功能。濾網,濾罩和整流板可拆換,易于清洗。

導流過濾器自身可擴散流向,降低管道內的流速,在流動過程中又可適當?shù)慕档土魉伲部赏ㄟ^內部導向板使流體分散并均勻的分布流速,保障了泵穩定的運轉。

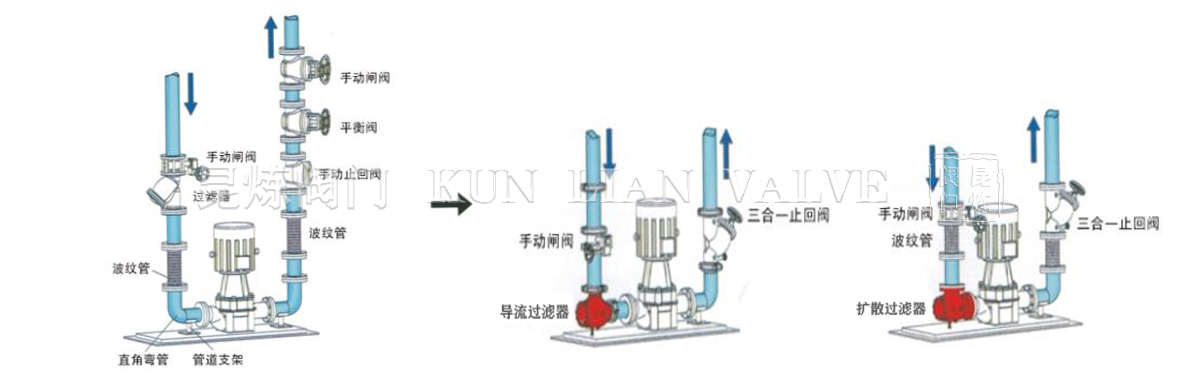

導流過濾器、擴散過濾器安裝對比示意圖

導流過濾器安裝對比示意圖

通過安裝前跟安裝后,可以發現,安裝后縮短入口管道,減輕泵的負重,采用法蘭連接,減少人工,縮短工程時間,減少安裝空間。

導流過濾器、擴散過濾器流體流速分布圖對比

導流過濾器流體流速分布圖對比

在A、B點變化較大的流體管道上,產生不規則的流速被泵吸入,產生可變的重負荷,出現震動和氣穴與噪音并影響泵的使用壽命。安裝導流過濾器可降低管道內的流速,而并不影響管道的流量,通過內部的導流板均勻的分布流速,以使泵的運行穩定。

導流過濾器外型上看起來像殼體與盲板兩個部件組成,進、出口法蘭是焊接在殼體上的,通常盲板用的是螺絲鎖緊固定的。導流過濾器這個盲板是用于清洗雜質時,打開盲板進行清洗操作。

導流過濾器特點

導流過濾器直接安裝在泵的入口處,起到導流作用,能夠?yàn)楸锰峁┢胶獾乃,保護泵的葉片,具有穩定水流,提高水泵效率,延長水泵使用的功能。

1、擴散過濾器里面濾網由過濾面積大的不銹鋼板沖孔網制作的;

2、過濾器內部設置有特殊導流板能穩流。從而保護泵葉子,防止產生水漩渦現象;

3、過濾器體上可安裝壓力表,進口與出口短管上設置。

4、根據需要可另配置一個過濾網,方便可交替使用。

5、根據現場要求,可用支腿來調節擴散過濾器的安裝高度。

6、根據需求過濾器內部可設置磁鐵來過濾鐵粉,從而保護下游設備。

7、擴散過濾器閥體上設有排泄塞,方便清理排污。

8、擴散過濾器安裝簡便,特別是安裝在泵口,管道需要拐角,直接用擴散過濾器就可以了,不用安裝彎頭了。

9、過濾器內外可噴涂防腐涂料。

10、濾網可拆卸,容易清洗。

在工程現場有時會出現安裝過濾器的管道需要做變徑的情況,這時候可以在泵口裝個導流過濾器,可以直接要求做加工訂制,進口與出口法蘭口徑做不一樣大小。大口徑變小口徑,還是小口徑變大口徑都可以實現。通常是大口徑變小口徑,大口徑是進口,小口徑是出口。
