KS導流過濾器

KS導流過濾器
  • <產品信息>
  • 產品型號:KS
  • 產品口徑:DN50-DN600
  • 壓力等級:1.0Mpa-2.5Mpa
  • 產品材質:20#、304、316L
  • 電話矢量圖021-31007787
  • 郵箱矢量圖cnklfm@163.com
  • 微信矢量圖18121388846
    15706269064
  • QQ矢量圖959210378
  • 產品介紹
  • 訂貨說明
  • 產品服務
  • 上海昆煉閥門制造有限公司專注于管道流體控制,為用戶提供導流過濾器選型、設計、非標訂制等,常規產品咨詢,我們可提供相關標準、圖紙、參數、使用說明及原理介紹,方便用戶根據實際需求做出合理的選型。

    KS導流過濾器介紹

    KS導流過濾器用于直接安裝在泵入口處,用過濾設置能排出雜物;平直的整流板能夠?yàn)楸锰峁┢胶獾乃洌瑴p少亂流對泵的沖擊和侵蝕,節省了泵的入口導流管,比傳統方式節省空間,具有取代彎管、Y型過濾及整流管的功能,也能以免產生氣鎖現象。

    KS導流過濾器特點

    1、過濾網的沖孔面積大,內部壓降小。

    2、導流擴散過濾器內部采用導向板,產生穩流,從而保護泵葉,以免產生氣鎖現象。

    3、根據需要可配雙過濾器,可交替使用。

    4、根據現場要求,可用支架方便調節導流擴散過濾器的位置。

    5、根據需求內部可安裝磁鐵來過濾鐵粉,從而保護泵。

    6、閥體上沒有排泄塞,不需要格外安裝排污管道。

    7、比傳統的安裝方式節省很多空間和管道材料。

    8、體內外噴漆。

    9、導流擴散過濾器設有壓力損失測口:當過濾網上積有贓物時,為了使客戶通過壓差表確認泵的使用狀況,在閥的進出口處設有壓差測口。

    KS導流過濾器主要零部件材料

    序號 名稱 材料 序號 名稱 材料
    1 濾芯 304、316L 5 殼體 20#、304、316L
    2 密封圈 金屬纏繞墊 6 排污口 A105、304
    3 閥體 20#、304、316L 7 調節螺栓 A105、304
    4 外六角螺栓 4.8級

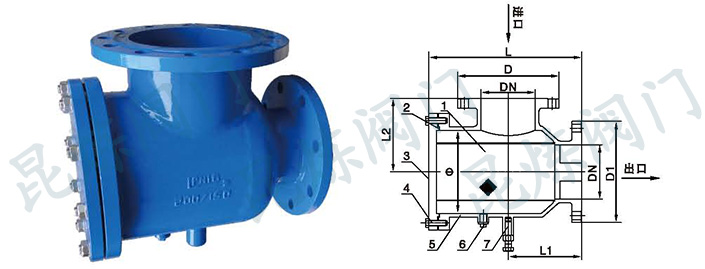

    KS導流過濾器結構圖

    KS導流過濾器結構圖- 上海昆煉閥門制造有限公司

    KS導流過濾器主要技術參數

    公稱通徑DN(mm) 50-600
    公稱壓力PN(Mpa) 1.0-2.5
    試驗壓力 強度試驗 1.5
    密封試驗 1.1
    適用介質 水、蒸汽、油品
    適用溫度 -10℃-230℃

    KS導流過濾器主要連接尺寸

    規格 L1 L2 L3 L4 L5
    NPS DN
    2X11/4 50X32 114 114 178 151 253
    2X11/2 50X40 114 114 178 151 253
    2X2 50X50 114 114 178 151 253
    21/2X2 65X50 127 127 199 167 270
    21/2X21/2 65X65 127 127 199 167 270
    3X2 80X50 140 114 207 154 252
    3X21/2 80X65 140 140 226 179 284
    3X3 80X80 140 140 226 179 284
    4X3 100X80 165 165 280 223 334
    4X4 100X100 165 165 280 210 328
    5X4 125X100 191 191 332 254 394
    5X5 125X125 191 191 349 254 394
    6X4 150X100 203 165 310 223 334
    6X5 150X125 203 203 367 272 423
    6X6 150X150 203 203 367 272 423
    8X5 200X125 192 229 333 329 487
    8X6 200X150 229 203 392 272 429
    8X8 200X200 229 229 438 295 543
    10X8 250X200 270 229 488 295 539
    10X10 250X250 279 279 527 360 678
    12X8 300X200 280 280 488 346 551
    12X10 300X250 305 279 553 360 678
    12X12 300X300 305 305 553 390 678
    14X10 350X250 318 328 566 440 678
    14X12 350X300 318 328 566 440 678
    14X14 350X350 318 328 566 440 678
    16X12 400X300 334 364 603 474 745
    16X14 400X350 334 364 603 474 745
    16X16 400X400 334 364 603 474 745
    18X14 450X350 360 360 659 445 767
    18X16 450X400 360 360 659 445 767
    18X18 450X450 360 360 659 445 767
    20X20 500X500 470 460 850
    24X24 600X600 580 560 940
    聲明:本文中文字、數據、圖片均適用于參考,若有修改恕不另行通知,導流過濾器的具體性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-31007787。
  • KS-導流過濾器訂貨注意事項

    獲取KS-導流過濾器報價或訂購產品時請?zhí)峁┮韵聟?shù):

    執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;

    公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");

    公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。

    連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;

    使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃?xì)怏w,固液共存流體,等等,粘稠介質需提供粘度;

    使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;

    閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;

    密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);

    驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;

    閥門Kv/Cv值:若對流量有要求,需提出;

    以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。

    若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;

    若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;

    產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;

    報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;

    KS-導流過濾器使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。
