GL41H-16C焊制Y型過濾器

GL41H-16C焊制Y型過濾器
  • <產品信息>
  • 產品型號:GL41H-16C
  • 產品口徑:DN15-DN600
  • 壓力等級:0.25-16Mpa(150-2500LB)
  • 產品材質:碳鋼、不銹鋼
  • 電話矢量圖021-31007787
  • 郵箱矢量圖cnklfm@163.com
  • 微信矢量圖18121388846
    15706269064
  • QQ矢量圖959210378
  • 產品介紹
  • 訂貨說明
  • 產品服務
  • 上海昆煉閥門制造有限公司專注于管道流體控制,為用戶提供焊制Y型過濾器選型、設計、非標訂制等,常規產品咨詢,我們可提供相關標準、圖紙、參數、使用說明及原理介紹,方便用戶根據實際需求做出合理的選型。

    GL41H-16C焊制Y型過濾器介紹

    GL41H-16C焊制Y型過濾器是輸送介質的管道系列的一種裝置,通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的入口端,用來清理介質中的雜質,以保護閥門及設備的正常使用。該過濾器具有結構,阻力小,排污方便等特點。適用介質可為水,油、氣?砂从脩粢笾谱鳛V網,其外型基本相同(Y型),內部件采用不銹鋼。當需要清洗時,只要將可拆卸的濾筒取出,清理濾出的雜質后,重新裝入就可,使用維護方便。該過濾器體形小、濾眼細、阻力小、安裝檢修方便、成本低。一般通水網為18-30目/cm2,通氣網為40-100目/cm2,通油網為100-300目/cm2。使用溫度一般在-40℃~300℃。(注:具體使用溫度以過濾器設計溫度為準。)設計參照標準:SH/T3411-1999,檢驗參照標準:GB/T14382-2008。

    GL41H-16C焊制Y型過濾器選型表

    公稱通徑(DN) DN15-DN600(1/2"-24") 連接方式 法蘭、對焊、螺紋、卡箍
    殼體材質 球鐵、鑄鋼、不銹鋼等 法蘭壓力 0.25-16Mpa(150-2500LB)
    濾芯材質 不銹鋼等 法蘭密封面 RF、M、FM、RJ、T、G
    過濾精度 10目-500目 墊片材質 PTFE、金屬纏繞、丁腈橡膠等

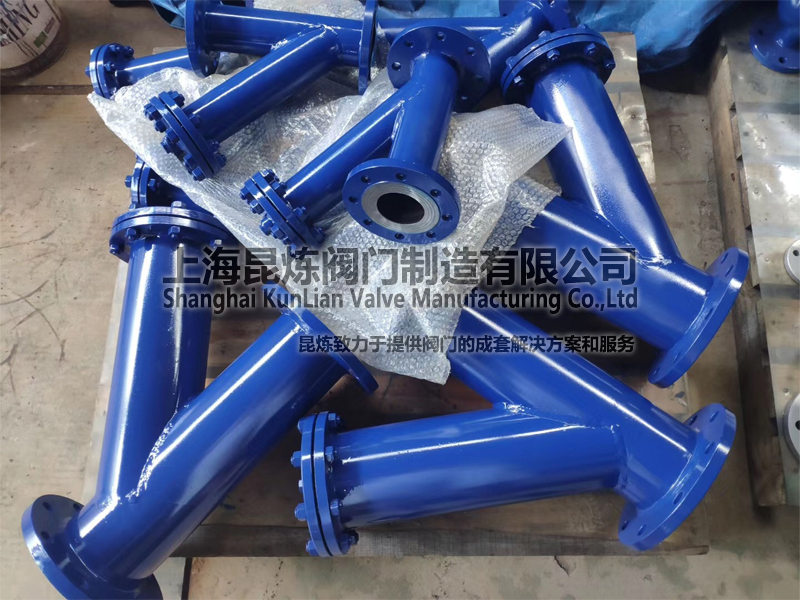

    GL41H-16C焊制Y型過濾器圖片

    GL41H-16C焊制Y型過濾器圖片- 上海昆煉閥門制造有限公司

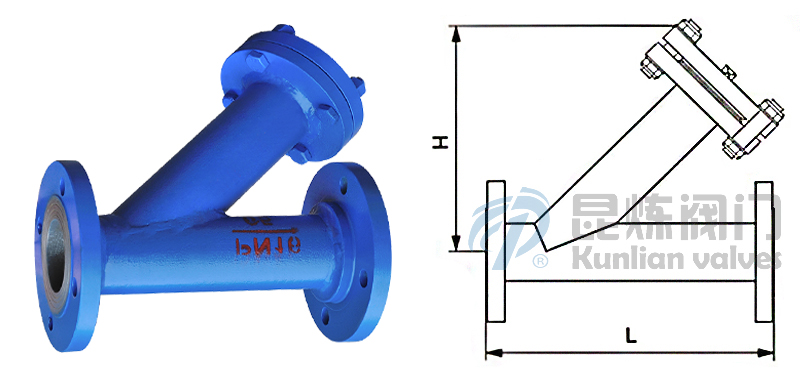

    GL41H-16C焊制Y型過濾器結構圖

    GL41H-16C焊制Y型過濾器結構圖- 上海昆煉閥門制造有限公司

    GL41H-16C焊制Y型過濾器尺寸表

    公稱通徑(DN) PN2.0/5.0 排污口 有效過濾面積(㎡) 倍數
    L H
    15 260 177/181 R3/8" 0.00252 14.0
    20 280 196/205 R3/8" 0.003 10.0
    25 290 208/215 R3/8" 0.0033 8.0
    32 310 227/234 R3/8" 0.0051 6.0
    40 320 238/250 R3/8" 0.0052 4.0
    50 300/360 240/254 R1/2" 0.0063 3.2
    65 340/370 274/286 R1/2" 0.0091 2.75
    80 380/400 307/317 R1/2" 0.0127 2.5
    100 450/520 349/378 R3/4" 0.018 2.3
    150 580/620 424/461 R3/4" 0.033 1.9
    200 700/720 520/542 R3/4" 0.054 1.7
    250 800/820 606/633 R3/4" 0.078 1.6
    300 950/970 728/753 R3/4" 0.114 1.6

    (注:本數據表為0.25Mpa-2.5Mpa、150LB、300LB壓力等級的過濾器數據,參考標準為:SH/T 3411-1999。如需其他規格的焊制Y型過濾器可根據具體要求設計。)

    聲明:本文中文字、數據、圖片均適用于參考,若有修改恕不另行通知,焊制Y型過濾器的具體性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-31007787。
  • GL41H-16C-焊制Y型過濾器訂貨注意事項

    獲取GL41H-16C-焊制Y型過濾器報價或訂購產品時請?zhí)峁┮韵聟?shù):

    執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;

    公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");

    公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。

    連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;

    使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃?xì)怏w,固液共存流體,等等,粘稠介質需提供粘度;

    使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;

    閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;

    密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);

    驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;

    閥門Kv/Cv值:若對流量有要求,需提出;

    以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。

    若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;

    若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;

    產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;

    報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;

    GL41H-16C-焊制Y型過濾器使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。
