KGL41H快開Y型過濾器是輸送介質的管道系列的一種裝置,通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的入口端,用來清理介質中的雜質,以保護閥門及設備的正常使用。該過濾器具有結構,阻力小,排污方便等特點。適用介質可為水,油、氣?砂从脩粢笾谱鳛V網,其外型基本相同(Y型),內部件采用不銹鋼。當需要清洗時,只要將可拆卸的濾筒取出,清理濾出的雜質后,重新裝入就可,使用維護方便。該過濾器濾眼細、阻力小、安裝檢修方便、成本低。一般通水網為18-30目/cm2,通氣網為40-100目/cm2,通油網為100-300目/cm2。使用溫度一般在-40℃~300℃。(注:具體使用溫度以過濾器設計溫度為準。)快開Y型過濾器設計參照標準:SH/T3411-1999,檢驗參照標準:GB/T14382-2008。
公稱通徑(DN) | DN15-DN600(1/2"-24") | 連接方式 | 法蘭、對焊、承插焊、螺、卡箍 |
殼體材質 | 球鐵、鑄鋼、不銹鋼等 | 法蘭壓力 | 0.25-6.4Mpa(150-600LB) |
濾芯材質 | 不銹鋼等 | 法蘭密封面 | FF、RF、M、FM、RJ、T、G |
過濾精度 | 10目-500目 | 墊片材質 | PTFE、金屬纏繞、丁腈橡膠等 |

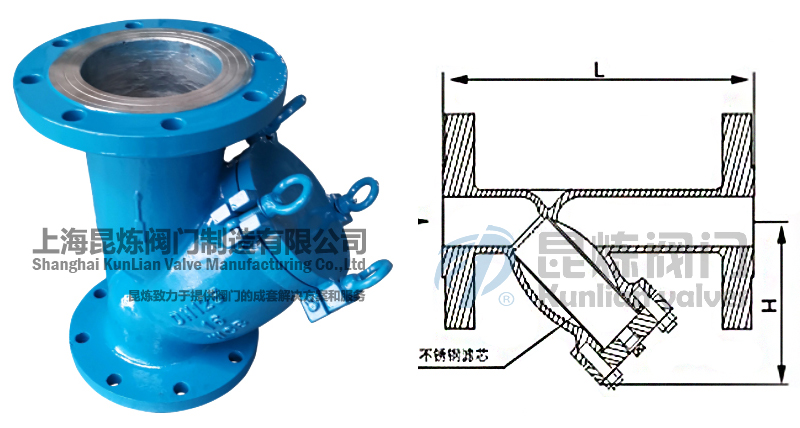

公稱通徑(DN) | 外形尺寸 | |
L | H | |
15(1/2") | 125 | 60 |
20(3/4") | 150 | 70 |
25(1") | 160 | 70 |
32(1-1/4") | 180 | 75 |
40(1-1/2") | 195 | 90 |
50(2") | 215 | 105 |
65(2-1/2") | 250 | 150 |
80(3") | 285 | 175 |
100(4") | 305 | 200 |
125(5") | 345 | 205 |
150(6") | 385 | 260 |
200(8") | 487 | 300 |
250(10") | 545 | 380 |
300(12") | 605 | 410 |
350(14") | 660 | 480 |
400(16") | 757 | 540 |
450(18") | 850 | 580 |
500(20") | 895 | 645 |
600(24") | 1070 | 780 |
公稱通徑(DN) | 外形尺寸 | |
L | H | |
15(1/2") | 147 | 80 |
20(3/4") | 190 | 110 |
25(1") | 200 | 110 |
32(1-1/4") | 217 | 115 |
40(1-1/2") | 245 | 130 |
50(2") | 279 | 145 |
80(3") | 357 | 210 |
100(4") | 455 | 270 |
125(5") | 495 | 288 |
150(6") | 520 | 320 |
200(8") | 640 | 395 |
250(10") | 700 | 390 |
獲取KGL41H-快開Y型過濾器報價或訂購產品時請?zhí)峁┮韵聟?shù):
執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;
公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");
公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。
連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;
使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃?xì)怏w,固液共存流體,等等,粘稠介質需提供粘度;
使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;
閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;
密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);
驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;
閥門Kv/Cv值:若對流量有要求,需提出;
以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。
若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;
若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;
產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;
報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;
KGL41H-快開Y型過濾器使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。
