當前位置:首頁 > 閥門種類 > 過濾器 > Y型過濾器 > 帶排污口Y型過濾器

PGL41H帶排污口Y型過濾器

PGL41H帶排污口Y型過濾器
  • <產品信息>
  • 產品型號:PGL41H
  • 產品口徑:DN15-DN800
  • 壓力等級:1.0Mpa-10Mpa
  • 產品材質:碳鋼、不銹鋼
  • 電話矢量圖021-31007787
  • 郵箱矢量圖cnklfm@163.com
  • 微信矢量圖18121388846
    15706269064
  • QQ矢量圖959210378
  • 產品介紹
  • 訂貨說明
  • 產品服務
  • 上海昆煉閥門制造有限公司專注于管道流體控制,為用戶提供帶排污口Y型過濾器選型、設計、非標訂制等,常規產品咨詢,我們可提供相關標準、圖紙、參數、使用說明及原理介紹,方便用戶根據實際需求做出合理的選型。

    PGL41H帶排污口Y型過濾器介紹

    PGL41H帶排污口Y型過濾器主要安裝于進水管路中各配套閥門的前端,當管道中的介質先通過過濾器時,介質通過濾網進入被連接的閥門中,而雜質則留于過濾桶內,使閥門不會由于機械雜物卡入密封圈而故障。帶排污口Y型過濾器又稱直筒式過濾器用于水、油、氣管道和設備上的一種裝置,它主要清理管內中的介質,來保護減壓閥、泄壓閥、定水位閥和水泵等設備,以達到正常運轉。安裝時請安在入口處,一般用水濾網采用10~30目/cm2,用氣濾網采用40~100目/cm2,用油濾網采用60~200目/cm2。

    PGL41H帶排污口Y型過濾器主要零部件材質及性能

    殼體材質 碳鋼WCB 不銹鋼304、316、316L
    濾框?yàn)V網材質 不銹鋼304、316、316L
    密封件材質 耐油石棉、丁腈橡膠、聚四氟乙烯
    防爆級別 BS5501: IIA、IIB、IIC
    環境溫度(℃) -30~380 -80~450
    公稱壓力(MPa) 0.6~10(150Lb~600Lb)
    過濾精度(目/in) 10-300

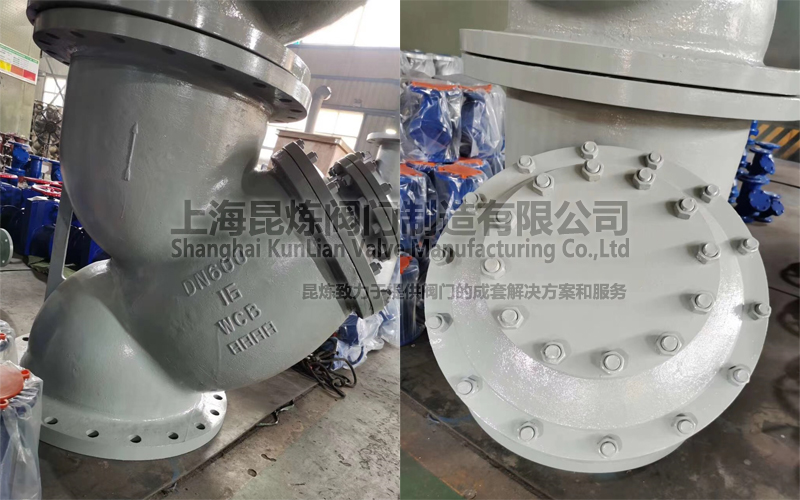

    PGL41H帶排污口Y型過濾器圖片

    PGL41H帶排污口Y型過濾器圖片

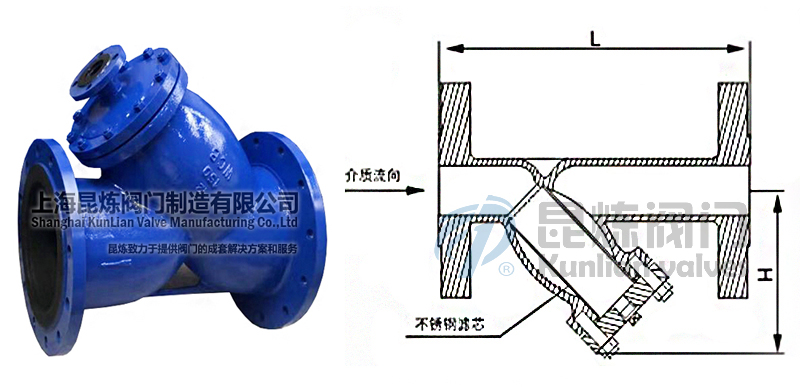

    PGL41H帶排污口Y型過濾器結構圖

    PGL41H帶排污口Y型過濾器結構圖- 上海昆煉閥門制造有限公司

    PGL41H帶排污口Y型過濾器尺寸表0.25-2.5Mpa、150LB

    公稱通徑(DN) 外形尺寸
    L H
    15(1/2") 125 60
    20(3/4") 150 70
    25(1") 160 70
    32(1-1/4") 180 75
    40(1-1/2") 195 90
    50(2") 215 105
    65(2-1/2") 250 150
    80(3") 285 175
    100(4") 305 200
    125(5") 345 205
    150(6") 385 260
    200(8") 487 300
    250(10") 545 380
    300(12") 605 410
    350(14") 660 480
    400(16") 757 540
    450(18") 850 580
    500(20") 895 645
    600(24") 1070 780

    PGL41H帶排污口Y型過濾器尺寸表6.4Mpa、600LB

    公稱通徑(DN) 外形尺寸
    L H
    15(1/2") 147 80
    20(3/4") 190 110
    25(1") 200 110
    32(1-1/4") 217 115
    40(1-1/2") 245 130
    50(2") 279 145
    80(3") 357 210
    100(4") 455 270
    125(5") 495 288
    150(6") 520 320
    200(8") 640 395
    250(10") 700 390
    聲明:本文中文字、數據、圖片均適用于參考,若有修改恕不另行通知,帶排污口Y型過濾器的具體性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-31007787。
  • PGL41H-帶排污口Y型過濾器訂貨注意事項

    獲取PGL41H-帶排污口Y型過濾器報價或訂購產品時請?zhí)峁┮韵聟?shù):

    執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;

    公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");

    公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。

    連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;

    使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃?xì)怏w,固液共存流體,等等,粘稠介質需提供粘度;

    使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;

    閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;

    密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);

    驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;

    閥門Kv/Cv值:若對流量有要求,需提出;

    以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。

    若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;

    若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;

    產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;

    報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;

    PGL41H-帶排污口Y型過濾器使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。

  • 我們以質量為基礎,為經濟發展帶來放心的產品
    服務宗旨:用心、準確、周到。
    服務目標:服務質量使客戶滿意。
    服務效率:保修期內或保修期外如設備出現故障,供方在接到通知后,如需現場解決的,本地區6-12小時內予以答復或派員處理,外地24-48小時內予以答復或派員處理,并做到問題不解決服務人員不撤離。
    服務原則:PGL41H-帶排污口Y型過濾器保修期為十二個月,在保修期內一律實行:保質、保量、保修等。
