GL41F46襯氟Y型過濾器

GL41F46襯氟Y型過濾器
  • <產品信息>
  • 產品型號:GL41F46
  • 產品口徑:DN20-DN450
  • 壓力等級:1.0Mpa-2.5MPa
  • 產品材質:鑄鐵、鑄鋼、不銹鋼
  • 電話矢量圖021-31007787
  • 郵箱矢量圖cnklfm@163.com
  • 微信矢量圖18121388846
    15706269064
  • QQ矢量圖959210378
  • 產品介紹
  • 訂貨說明
  • 產品服務
  • 上海昆煉閥門制造有限公司專注于管道流體控制,為用戶提供襯氟Y型過濾器選型、設計、非標訂制等,常規產品咨詢,我們可提供相關標準、圖紙、參數、使用說明及原理介紹,方便用戶根據實際需求做出合理的選型。

    GL41F46襯氟Y型過濾器介紹

    GL41F46襯氟Y型過濾器是用來清理介質中的雜質,保護泵、閥門及其它設備的正常使用。一般通水網為18-30目/cm2,通氣網為40-100目/cm2通油網為100-480目/cm2?筛鶕介質相應配置。襯氟Y型過濾器是結合Y型過濾器和氟塑料襯里閥門的優點而成的一種過濾器。本產品適用于:濃度的鹽酸、硫酸、氫氟酸以及硝酸、酸、強堿、強氧化劑或濃稀酸交替、濃劑和除熔融堿金屬、元素氟及芳香烴類外的其他強腐蝕性介質(注:不同的襯里材料適用介質有所不同)。本產品殼體材質主要以碳鋼內襯氟塑料,濾網材質為不銹鋼304/304L/316/316L/F46/F4等材質,濾網材質根據使用介質不同而有變化。本產品具有耐腐蝕強,過濾高,維護方便等優點。

    GL41F46襯氟Y型過濾器法蘭尺寸標準

    1、法蘭尺寸PN1.0MPa按GB9115.8-88標準;

    2、法蘭尺寸PN1.6MPa按GB9113.3-88標準;

    3、法蘭尺寸PN2.5MPa按GB9113.4-88標準。

    GL41F46襯氟Y型過濾器規格壓力參數

    公稱壓力:1.0~2.5MPa

    公稱通徑:20~450mm

    公稱壓力/壓力等級PN GB/DlN/PNl6,2.5(MPa) ANSI 150Lb/JIS 10K
    法蘭尺寸 JB78/JB79 HG 5010 ANSI B165 JIS 2213-2214
    壓力試驗 參照 GB/T 13927 API 598

    GL41F46襯氟Y型過濾器選型表

    公稱通徑(DN) 25-200 連接方式 法蘭
    殼體材質 鑄鋼襯F46(F4) 法蘭壓力 0.25-2.5Mpa、150LB
    濾芯材質 F46、F4 法蘭密封圈 RF
    過濾精度 10目-100目 墊片材質 PTFE

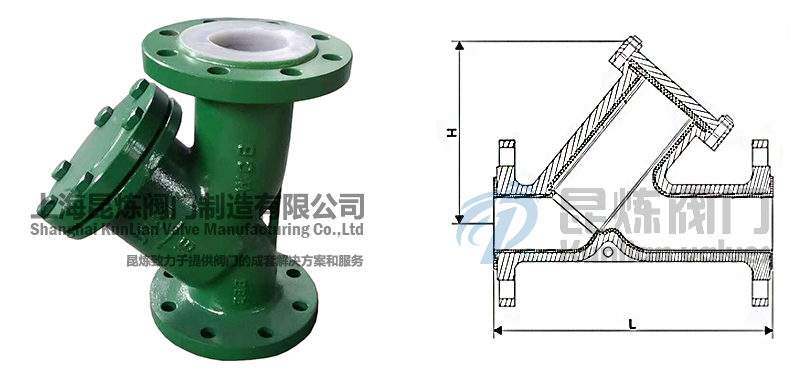

    GL41F46襯氟Y型過濾器結構圖

    GL41F46襯氟Y型過濾器結構圖- 上海昆煉閥門制造有限公司

    GL41F46襯氟Y型過濾器主要連接尺寸

    通徑 DN25 DN32 DN40 DN50 DN65 DN80 DN100 DN125 DN150 DN200
    L 165 185 200 230 295 315 355 405 480 605
    H 115 115 145 165 175 205 230 285 315 400
    聲明:本文中文字、數據、圖片均適用于參考,若有修改恕不另行通知,襯氟Y型過濾器的具體性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-31007787。
  • GL41F46-襯氟Y型過濾器訂貨注意事項

    獲取GL41F46-襯氟Y型過濾器報價或訂購產品時請?zhí)峁┮韵聟?shù):

    執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;

    公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");

    公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。

    連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;

    使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃?xì)怏w,固液共存流體,等等,粘稠介質需提供粘度;

    使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;

    閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;

    密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);

    驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;

    閥門Kv/Cv值:若對流量有要求,需提出;

    以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。

    若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;

    若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;

    產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;

    報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;

    GL41F46-襯氟Y型過濾器使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。
