蝶閥工作原理

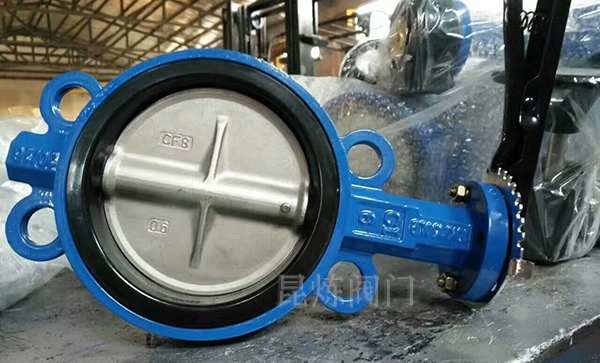

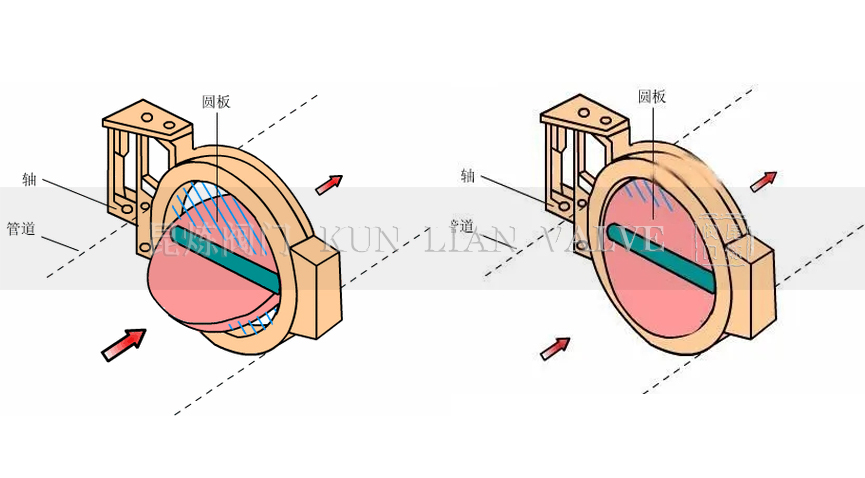

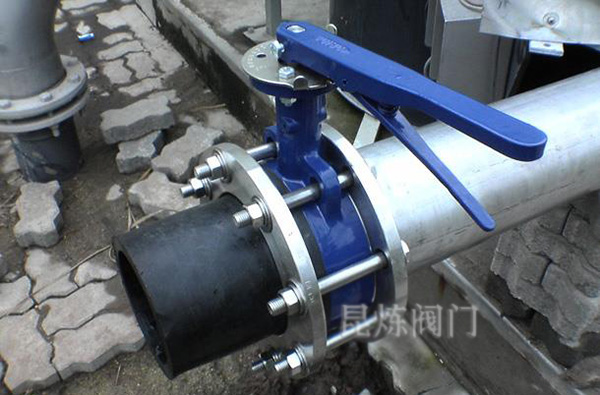

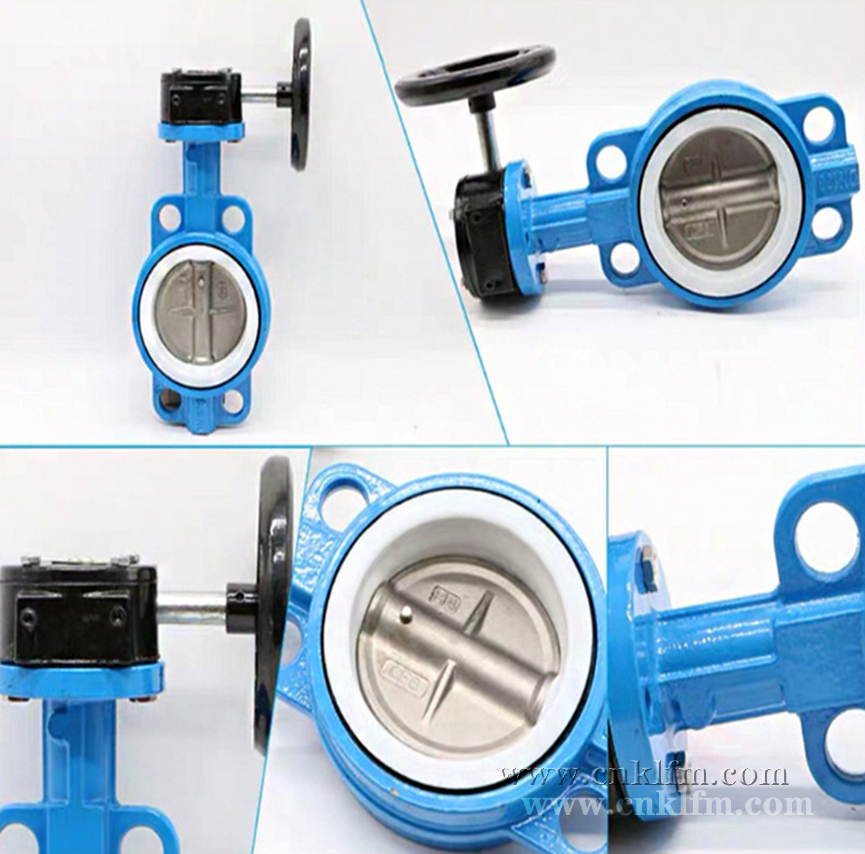

蝶閥是根據旋轉閥桿同時帶動碟版轉動來做啟閉的一種閥門，在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，主要是旋轉碟板90°來做流量控制，當?shù)宓竭_(dá)90°時閥門處于全開狀態，同時可以改變碟板的角度來調節介質流量，一般安裝于管道的直徑方向。蝶閥與閥桿自身是沒有鎖定能力，為了調節流量需裝蝸輪減速器，加裝蝸輪減速器的蝶閥使蝶閥有自鎖能力，還能改變蝶閥的操作性能及調節介質流量。

蝶閥在開啟時，具有較小的流阻。當開啟在大約15°~70°之間時，又能進行流量控制，因而在大口徑的調節領域，蝶閥的應用普遍。由于蝶閥蝶板的運動帶有擦拭性，故大多數的蝶閥可用于帶懸浮固體顆粒的介質。依據密封件，也可用于粉狀和顆粒狀介質。

蝶閥適用于流量調節。由于蝶閥在管中的壓力損失比較大，因此在選擇蝶閥時，應考慮管路系統受壓力損失的影響，還應考慮關閉時蝶板承受管路介質的壓力。此外，還須考慮在高溫下彈性閥座材料所承受工作溫度的限制。

蝶閥的結構長度和總體高 度較小，開啟和關閉速度較快，且具有良好的流體控制特性。蝶閥的結構原理適合于制作大口徑閥門。當要求蝶閥作控制流量使用時，選擇適合的蝶閥規格和類型。

蝶閥的特點

(1)結構簡單，外形尺寸小。由于結構緊湊，結構長度短，體積小，重量輕，適用于大口徑。

(2)流體阻力小，全開時，閥座通道流通面積較大，因而流體阻力較小。

(3)啟閉方便快，調節性能好，蝶板旋轉90�？赏瓿蓡㈤]。通過改變蝶板的旋轉角度可以分級控制流量。

(4)啟閉力矩較小，由于轉軸兩側蝶板受介質作用基本相等，而產生轉矩的方向相反，因而啟閉較省力。

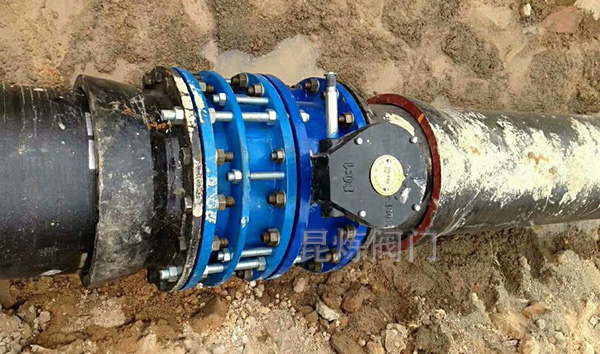

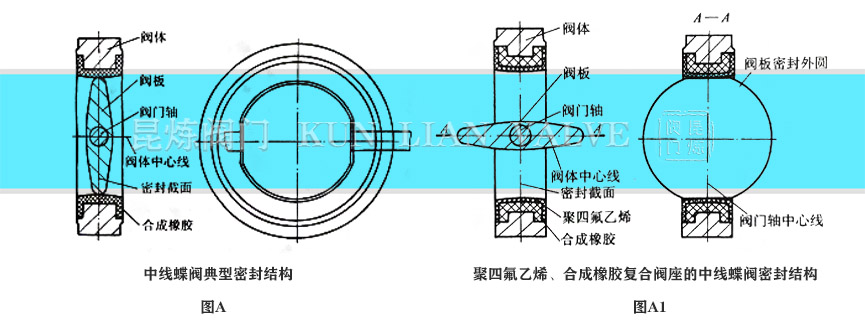

(5)低壓密封性能好，密封面材料一般采用橡膠、塑料、故密封性能好。受密封圈材料的限制，蝶閥的使用壓力和工作溫度范圍較小。但硬密封蝶閥的使用壓力和工作溫度范圍。

蝶閥型號編制方法

1、蝶閥編制代號：D表示蝶閥（其他蝶閥按名稱或其他型號代替）；

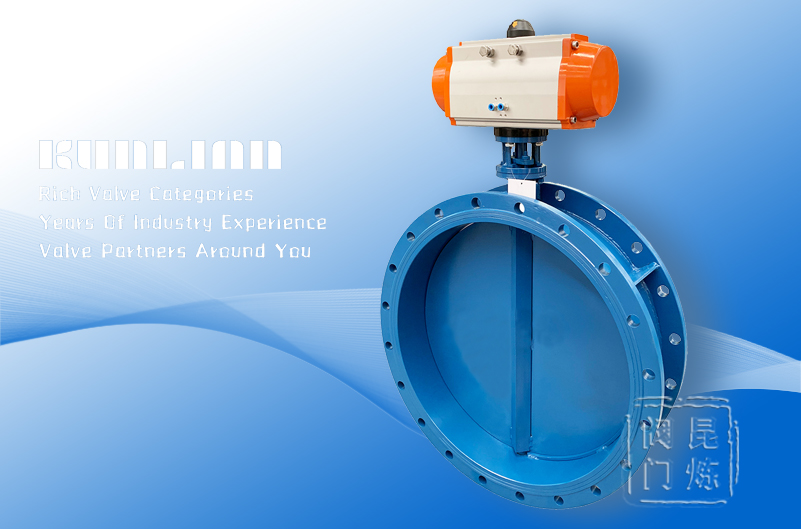

2、傳動形式代號：手動（省略）、3表示渦輪傳動、6表示氣動傳動、7表示液動、9表示電動；

3、連接方式代號：4法蘭式、6焊接、7對夾式；

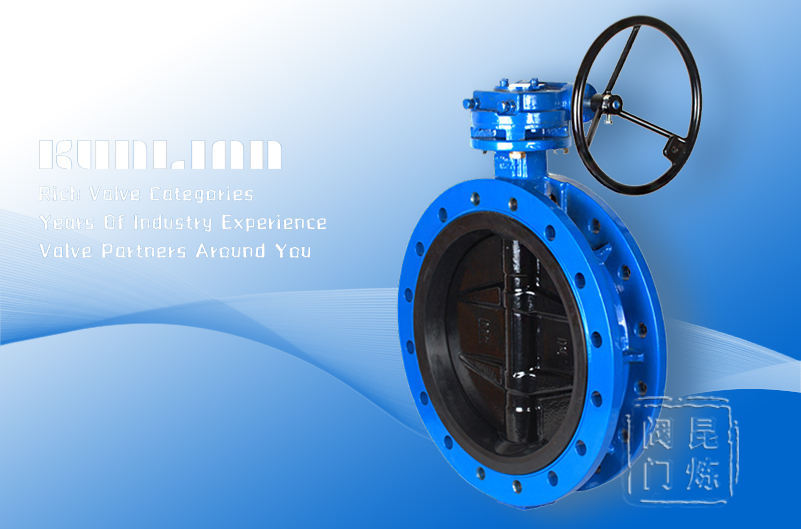

4、結構形式代號：1表示中線型、2表示雙偏心、3表示三偏心、4表示變偏心、5表示單偏心；

5、密封材料代號：H不銹鋼、X橡膠、F聚四氟乙烯、FX復合橡膠、M蒙乃爾合金、Y硬質合金、W閥體直接加工；

6、壓力等級代號：10=PN1.0Mpa、16=PN1.6、25=PN2.5、40=PN4.0、PN是壓力的代號，MPA是壓力的單位，一公斤等于0.1Mpa；Class150LB=1.6mpa、300LB=2.5-4.0mpa、Class是美制美標代號，LB是美標磅級單位。

7、殼體材質代號：C鑄鋼、P不銹鋼304、R不銹鋼316、AL合金鋼、Z鑄鐵、Q球墨鑄鐵、N尼龍。

以上為常見的蝶閥相關代號，因工況其他需定做的產品，可根據設計方案進行選型。

蝶閥型號編制舉例說明

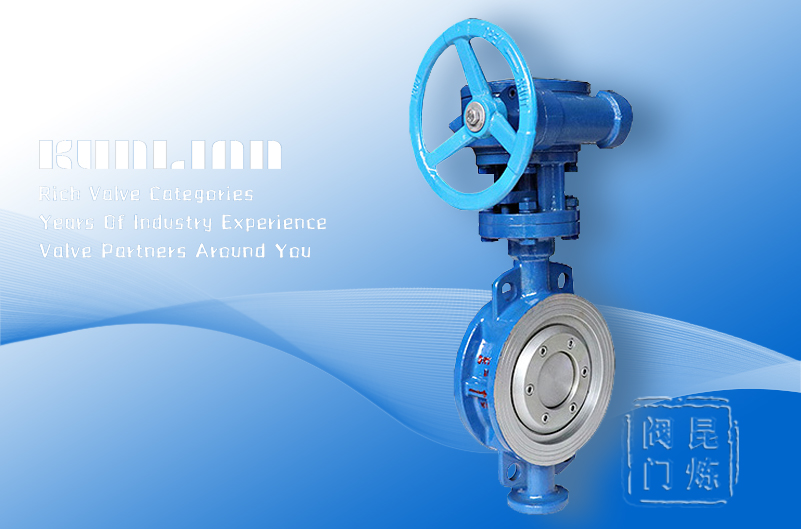

D943H-16C電動三偏心蝶閥

D：表示蝶閥；

9：表示傳動方式為電動；

4：連接方式為法蘭連接；

3：結構形式為三偏心；

H：密封副材料為不銹鋼；

16：表示公稱壓力為1.6MPa；

C：表示閥體材料為鑄鋼。
