H742X液動(氣動)池底排泥閥常用于城市水廠、污水處理廠的沉淀池底排放污泥用。排泥閥的適用介質為原生污水,介質的溫度一般應小于50℃,其工作水深小于10米。排泥閥的動力源主要有:手動、氣動、電動、液動;結構形式主要有:活塞、隔膜、角型。注意:排泥閥應安裝在原管線的底部,并選用與排污水流成切線的排泥三通,還應考慮到排放過程中沖刷對附件基礎的影響,排泥閥安裝完畢后應關閉。

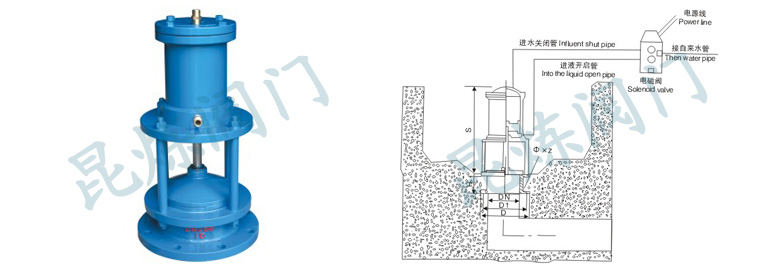

H742X液動(氣動)池底排泥閥由液壓缸和閥體組成,用換向閥改變流體進入液壓缸的上腔或下腔推動活塞運動,并帶動閥板升降,使閥開啟或關閉達到流體通斷。液壓缸工作介質用于清水,壓力取之于自來水自身壓力,不用另加設備;用電磁換向閥與液壓缸配套便于實現自控,遠控或集中控制。液動/氣動池底排泥閥密封性好、開關、檢修方便。
公稱通徑 | DN40-DN400 | 公稱壓力 | 1.6Mpa | 適用溫度 | 常溫 | 適用介質 | 水 |
閥體 | 鑄鐵/碳鋼 | 閥板 | 鑄鐵/碳鋼 | 閥桿 | 不銹鋼 | 液壓缸 | 碳鋼/不銹鋼 | 密封圈 | 丁腈橡膠 |
公稱通徑 | 連接尺寸 | 進液接管(G) | ||||
D | D1 | Φ×Z | S | H | ||
150 | 280 | 240 | 23-8 | 490 | 130 | 1/2" |
200 | 335 | 295 | 23-8 | 530 | 140 | 1/2" |
250 | 390 | 350 | 23-12 | 570 | 150 | 1/2" |
300 | 440 | 400 | 23-12 | 610 | 160 | 1/2" |
350 | 510 | 460 | 25-16 | 650 | 170 | 1/2" |
400 | 565 | 515 | 25-16 | 710 | 180 | 1/2" |
獲取H742X-液動(氣動)池底排泥閥報價或訂購產品時請?zhí)峁┮韵聟?shù):
執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;
公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");
公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。
連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;
使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃?xì)怏w,固液共存流體,等等,粘稠介質需提供粘度;
使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;
閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;
密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);
驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;
閥門Kv/Cv值:若對流量有要求,需提出;
以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。
若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;
若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;
產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;
報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;
H742X-液動(氣動)池底排泥閥使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。
