當前位置:首頁 > 閥門種類 > 過濾器 > U型過濾器 > U型過濾器

UG-A、UG-BU型過濾器

UG-A、UG-BU型過濾器
  • <產品信息>
  • 產品型號:UG-A、UG-B
  • 產品口徑:DN25-200
  • 壓力等級:1.6MPa-4.0MPa
  • 產品材質:鑄鋼、不銹鋼
  • 電話矢量圖021-31007787
  • 郵箱矢量圖cnklfm@163.com
  • 微信矢量圖18121388846
    15706269064
  • QQ矢量圖959210378
  • 產品介紹
  • 訂貨說明
  • 產品服務
  • 上海昆煉閥門制造有限公司專注于管道流體控制,為用戶提供U型過濾器選型、設計、非標訂制等,常規產品咨詢,我們可提供相關標準、圖紙、參數、使用說明及原理介紹,方便用戶根據實際需求做出合理的選型。

    UG-A、UG-BU型過濾器介紹

    (UG-A、UG-B)U型過濾器壓力損失小,流通面積大,抗污,排污方便。用于蒸汽、空氣、水、油品等系統管道中,保護計量儀器、泵機、閥門、蔬水器等設備。U型過濾器是輸送介質管道上的一種裝置,U型過濾器通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的入口端,用來攔截介質中的雜質,以保護閥門及設備的正常使用。當流體進入置有規格濾網的濾筒后,其雜質被阻擋,而清潔的濾液則由過濾器出口排出,當U型過濾器需要清洗時,只要將可拆卸的濾筒取出,處理后重新裝入,因此,使用維護方便。

    (UG-A、UG-B)U型過濾器選型表

    公稱通徑(DN) 25-200 連接方式 法蘭、對焊、螺紋
    殼體材質 WCB、201、304、316L 法蘭壓力 0.25-4.0Mpa
    濾網材質 304、316L等 法蘭密封面 FFRF、MFM、RJ、TG
    過濾精度 10目-300目 適用介質 蒸汽、空氣、水、油

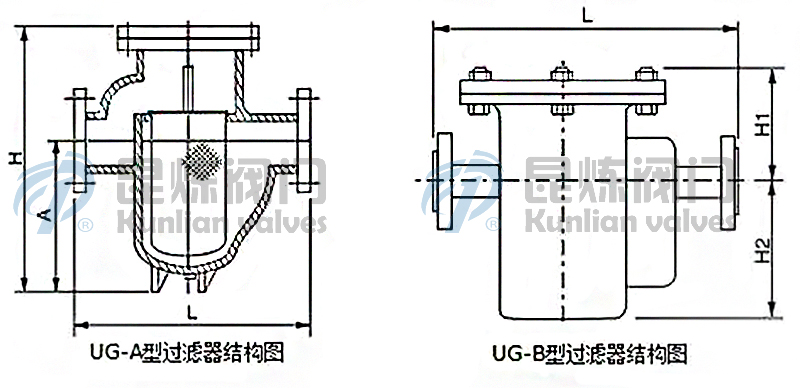

    (UG-A、UG-B)U型過濾器結構圖

    UG-A/UG-B-U型過濾器結構圖- 上海昆煉閥門制造有限公司

    (UG-A、UG-B)U型過濾器尺寸表

    樣式 公稱通徑(DN) L A H
    A型 25 200 180 280
    40 300 215 320
    50 300 215 320
    65 340 260 400
    80 400 315 480
    100 500 405 600
    150 600 500 740
    200 780 565 835
    樣式 公稱通徑(DN) L H1 H2
    B型 25 210 160 150
    40 260 170 180
    50 260 170 180
    80 340 250 210
    100 400 300 240
    150 500 420 290
    200 560 530 330
    聲明:本文中文字、數據、圖片均適用于參考,若有修改恕不另行通知,U型過濾器的具體性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-31007787。
  • UG-A、UG-B-U型過濾器訂貨注意事項

    獲取UG-A、UG-B-U型過濾器報價或訂購產品時請?zhí)峁┮韵聟?shù):

    執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;

    公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");

    公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。

    連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;

    使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃氣體,固液共存流體,等等,粘稠介質需提供粘度;

    使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;

    閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;

    密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);

    驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;

    閥門Kv/Cv值:若對流量有要求,需提出;

    以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。

    若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;

    若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;

    產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;

    報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;

    UG-A、UG-B-U型過濾器使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。

  • 我們以質量為基礎,為經濟發展帶來放心的產品
    服務宗旨:用心、準確、周到。
    服務目標:服務質量使客戶滿意。
    服務效率:保修期內或保修期外如設備出現故障,供方在接到通知后,如需現場解決的,本地區6-12小時內予以答復或派員處理,外地24-48小時內予以答復或派員處理,并做到問題不解決服務人員不撤離。
    服務原則:UG-A、UG-B-U型過濾器保修期為十二個月,在保修期內一律實行:保質、保量、保修等。
