ZPG-L反沖洗過濾器

<產品信息>
產品型號：ZPG-L
產品口徑：DN40-DN1000
壓力等級：0.6-5.0Mpa
產品材質：碳鋼、不銹鋼

021-31007787
cnklfm@163.com
18121388846
15706269064
959210378

產品介紹
訂貨說明
產品服務

上海昆煉閥門制造有限公司專注于管道流體控制，為用戶提供反沖洗過濾器選型、設計、非標訂制等，常規產品咨詢，我們可提供相關標準、圖紙、參數、使用說明及原理介紹，方便用戶根據實際需求做出合理的選型。

ZPG-L反沖洗過濾器介紹

ZPG-L反沖洗過濾器具有體積小、過濾面積大，操作管理方便等優點。它能清理介質中的雜質，可用于生活飲用水廠原水的預處理，工業用水的處理，生活用水的預處理與處理以及工業廢水中有用物質的回收等。反沖洗過濾器由殼體、不銹鋼過濾網筒、雜質收集段，雜質排污口、水流轉向蝶閥組成。按安裝型式及水流方向的不同分為直通式（ZPG-I）和角通式(ZPG-L)兩種。

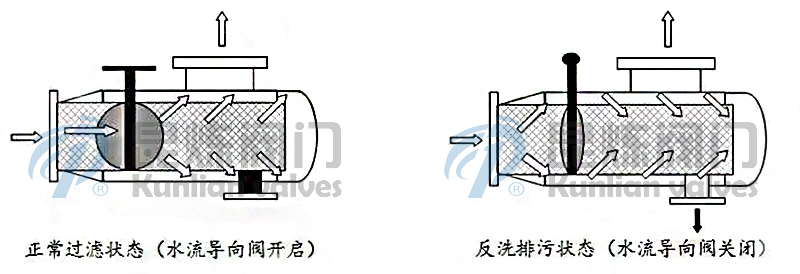

ZPG-L反沖洗過濾器工作示意圖

ZPG-L反沖洗過濾器工作示意圖- 上海昆煉閥門制造有限公司

ZPG-L反沖洗過濾器工作原理

正常工作時導流蝶板為開啟狀態，此時水由入口進入，經過濾網濾掉顆粒雜質。在過濾過程中，濾網逐漸累積水中的雜質，形成過濾雜質層，由于雜質層堆積在濾網的內側，因此在濾網的內外兩側形成一個壓差。當過濾器的壓差達到預設值時，將開始清洗過程，此間凈水供應不斷流。清洗時先關閉中間的倒流蝶板，然后打開排污閥開始排污，當排污口污水排凈時，關閉排污閥并打開導流蝶板完成排污。ZPG-L型宜安裝在直角彎管上，ZPG-I型宜安裝在水平或垂直管路上。當直通式垂直安裝時，水流方向應該是自上而下，安裝時應注意外殼上箭頭方向須與水流方向一樣。正常運行時，蝶閥處于開啟狀態，當需要排污時，關閉蝶閥，打開排污閥直至排出水質變清為止，開啟蝶閥，即完成排污過程。

ZPG-L反沖洗過濾器技術特點

1、不用支撐結構，節省安裝空間；

2、不用設置旁路，節省費用；

3、既能保持高的流量，又具有低的壓力降；

4、安裝方便，可水平安裝也適應于垂直安裝；

5、反沖洗的同時不中斷正常產水，連續運行；

6、反沖洗歷時短，省水、省電、節約能源；

7、結構設計緊湊合理，占地面積小，安裝移動方便；

8、設備易損件少，無耗材，運行維護，操作管理簡單；

9、應用廣，可適用不同原水水質和用水要求。

ZPG-L反沖洗過濾器應用領域

1、生活用水、工藝給水過濾；

2、軟化等預處理；

3、海水凈化，工廠化海水及淡水養殖用水過濾；

4、油田回注水過濾；

5、冷卻水過濾；

6、中水回用、廢水處理過濾；

7、鋼鐵、石油、化工、造紙、汽車、食品、冶金等行業水過濾；

8、地下水、地表水除濁凈化；

9、空調、鍋爐回水過濾；

10、對水質有要求的設備給水過濾；

11、泳池、景觀水質凈化；

12、市政、綠地噴灑、澆灌、噴灌、滴灌用過濾。

ZPG-L反沖洗過濾器選型表

公稱通徑（DN）	DN15-DN800（1/2"-32"）	連接方式	法蘭、對焊、螺紋、卡箍
殼體材質	碳鋼、不銹鋼等	法蘭壓力	0.25-2.5Mpa（150LB）
濾芯材質	不銹鋼等	法蘭密封面	RF、M、FM、RJ、T、G
過濾精度	10目-500目	墊片材質	PTFE、金屬纏繞、丁腈橡膠等

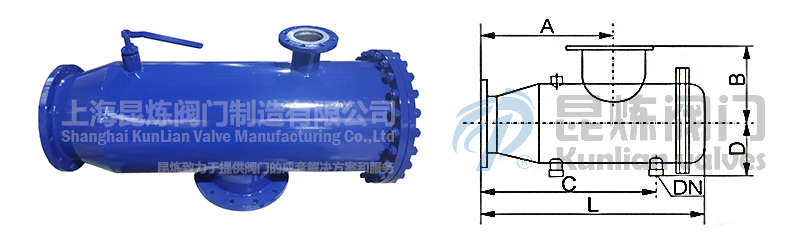

ZPG-L反沖洗過濾器結構圖

ZPG-L反沖洗過濾器結構圖- 上海昆煉閥門制造有限公司

ZPG-L反沖洗過濾器尺寸表

公稱通徑（DN）	L	A	B	C	D	排污口（DN）
40	320	170	80	226	90	15
50	350	185	90	244	100	15
65	380	200	100	270	120	20
80	445	230	110	310	140	25
100	536	265	160	365	180	32
125	624	315	190	440	200	40
150	728	375	220	510	230	50
200	884	500	260	670	280	65
250	1120	625	310	830	330	80
300	1310	750	350	1000	380	100
350	1514	875	410	1180	450	125
400	1730	1000	470	1350	480	150
450	1896	1125	510	1500	500	150
500	2080	1250	550	1680	580	150
600	2490	1500	650	2000	650	200
700	2680	1600	680	2150	700	200
800	2880	1750	700	2300	820	200

聲明：本文中文字、數據、圖片均適用于參考，若有修改恕不另行通知，反沖洗過濾器的具體性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-31007787。

ZPG-L-反沖洗過濾器訂貨注意事項

獲取ZPG-L-反沖洗過濾器報價或訂購產品時請?zhí)峁┮韵聟?shù):

執行標準：國標GB，日標JIS，美標ANSI，德標DIN，并支持非標訂制；

公稱通徑（DN），或以“寸”為尺寸單位，如：DN100，4寸（4"）；

公稱壓力（MPa），或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位，如：1.6MPa，150LB，10K；其它壓力單位將換算成MPa進行計算。

連接形式：法蘭，對夾，焊接（對焊，承插焊），螺紋（G螺紋，NPT螺紋，RC螺紋...），卡箍，卡套；

使用介質：水，弱腐蝕性介質，強腐蝕性介質，蒸汽，油品，可燃氣體，固液共存流體，等等，粘稠介質需提供粘度；

使用溫度：低溫，常溫，中溫，高溫，需提供實際使用溫度值；

閥體材質：鑄鐵，鑄鋼（20#或稱WCB），鍛鋼，不銹鋼（304/304L/316/316L），雙相不銹鋼，等等；

密封材料：橡膠，聚四氟乙烯，陶瓷，PPL等，硬密封（閥體材料密封，合金鋼，硬質合金等）；

驅動方式：手柄，蝸輪，氣動，氣動+手動，（選擇氣動驅動需提供氣源壓力，單/雙作用，附件要求...），電動，電動+手動，（選擇電動驅動需提供電壓，電裝防護/防爆要求...），等等；

閥門Kv/Cv值：若對流量有要求，需提出；

以上為常規選型，提供相關參數若符合常規產品即可獲取對應產品報價，非標訂制（非常規尺寸/閥體材質/密封材質/使用介質/溫度等）需由我司具體確認價格及貨期。

若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出；

若由客戶提供閥門類型和型號時（非標準型號），客戶應正確說明其型號的含義和要求，在供需雙方理解相同的條件下簽訂合同；

產品質量要求、質量標準、供方對質量負責的條件：按有關質量標準執行；

報價確認：我司提供報價清單及標準說明至客戶確認，在雙方確認后再擬定合同；

ZPG-L-反沖洗過濾器使用的場合重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們幫您確認。
