插座式電磁閥是指電磁閥的接電形式為插座式的,就像一個插式的接頭直接插入接口進行接電對電磁閥起開啟和關閉動作的電磁閥。

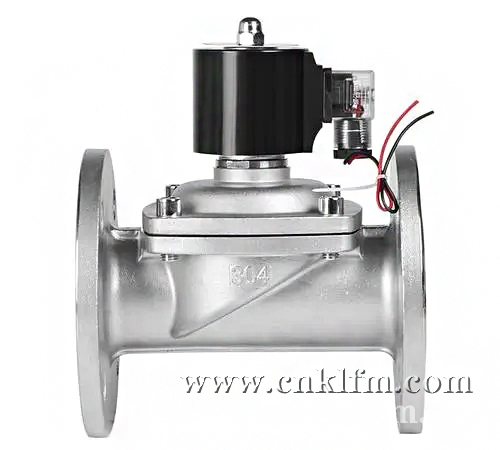

引線式電磁閥是指電磁閥的線圈接口處直接引出電源線,由于電源接線的電磁閥,一般防爆型的比較多見。
電磁閥插頭具體由插頭和插座兩部分組成,插頭為方形,插座有方形和圓形,客戶可以根據自身需求來選擇插座。
基本技術參數插頭參數:針數2+PE/3+PE
鎖緊方式:中心螺釘
連接方式:螺釘
連接截面:mm20、34mm2(min,AWG22)
電纜直徑:6-8mm/8-10mm
外殼防護等級:IP65
高溫:+120℃
低溫:-30℃
測量電流:(40℃)1A,2A,10A外殼材料PA
應用領域
插座式電磁閥已應用于傳感器、檢測儀器、電子儀器儀表、電子機械、通訊、航海、計算機、LED燈、工業自動化等領域
引線式電磁閥的引線一般有三根。
電磁閥分為交流和直流兩種。
交流電磁閥根據電壓又分為交流220V,380V,110V,24V等不同電壓等級,三根線有兩根代表電源線,另一根是地線用于保護(一般選用黃綠相間的顏色,用PE表示)。
直流電磁閥也是根據電壓等級區分有直流24V,110V,220V等不同電壓等級,三根線有兩根分別代表電源正負極,另一根也是地線,用于保護。
