800X自力式壓差旁通閥是一種用于空調系統供/回水之間以平衡壓差的閥門。系統的利用率,保持壓差恒定值,并可減少系統的噪音,以及過大壓差對設備造成的損壞。800X壓差平衡閥于其他平衡閥的地方在于它沒有執行機構,以介質自身的壓力差來達到平衡系統的功能,節約能源及安裝空間的閥門。

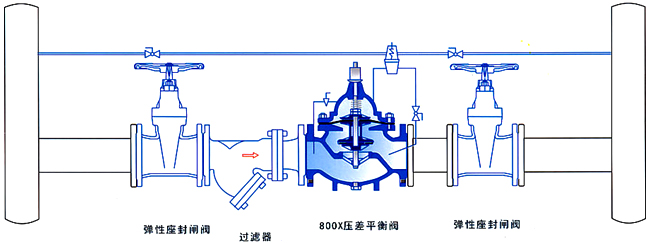

當主閥進出口間壓差變化時,接管A與接管B間壓差發生變化,此變導閥的開度。壓差大時導閥開度大,控制室通過C管的下泄水量增大,主閥控制室壓力下降,主閥開度增大,主閥進出口間壓差變小。反之,若主閥進出口間壓差變小,則導閥開度變小,主閥控制室壓力上升,推動主閥開度減小而使主閥壓差增大。這種負反饋作用使主閥進出口間壓差穩定在社頂值上。設定針閥開度和導閥彈簧壓力可設定主閥進出口間壓差。
公稱通徑 | DN40-DN600 | ||
公稱壓力 | 1.0Mpa | 1.6Mpa | 2.5Mpa |
適用溫度 | 0℃~80℃ | ||
殼體試驗壓力 | 1.5Mpa | 2.4Mpa | 3.75Mpa |
密封試驗壓力 | 1.1Mpa | 1.76Mpa | 2.75Mpa |
最低動作壓力 | P1≥0.07MPa | ||
結構長度標準 | Q/BYL-2002 | ||
法蘭長度標準 | GB/T 17241.6 | ||
試驗壓力標準 | GB/T 13927;AP1598 |
閥體 | 灰鑄鐵/球墨鑄鐵/鑄鋼/不銹鋼 | 閥蓋 | 灰鑄鐵/球墨鑄鐵/鑄鋼/不銹鋼 |
彈簧 | 彈簧鋼/不銹鋼 | 閥桿 | 2Cr13 |
膜片 | 丁腈尼龍強化橡膠/三元乙丙尼龍強化橡膠 | 閥座 | 銅合金/不銹鋼 |
閥盤 | 灰鑄鐵/球墨鑄鐵/鑄鋼/不銹鋼/銅 | 膜片壓板 | 灰鑄鐵/球墨鑄鐵/鑄鋼/不銹鋼 |
O型密封圈 | 丁腈橡膠/三元乙丙橡膠 | O型圈壓板 | 灰鑄鐵/球墨鑄鐵/鑄鋼/不銹鋼 |
DN | D1 | D2 | N-ΦD | L | H |
50 | 165 | 125 | 4-19 | 203 | 160 |
65 | 185 | 145 | 4-19 | 215 | 180 |
80 | 200 | 160 | 8-19 | 241 | 200 |
100 | 220 | 180 | 8-19 | 270 | 270 |
125 | 250 | 210 | 8-19 | 292 | 310 |
150 | 285 | 240 | 8-23 | 330 | 320 |
200 | 340 | 295 | 12-23 | 400 | 370 |
250 | 405 | 355 | 12-28 | 480 | 430 |
300 | 460 | 410 | 12-28 | 550 | 480 |
350 | 520 | 470 | 16-28 | 622 | 525 |
400 | 580 | 525 | 16-31 | 685 | 580 |
450 | 640 | 585 | 20-31 | 750 | 635 |
500 | 715 | 650 | 20-34 | 811 | 690 |
600 | 840 | 770 | 20-37 | 935 | 830 |
獲取800X-自力式壓差旁通閥報價或訂購產品時請?zhí)峁┮韵聟?shù):
執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;
公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");
公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。
連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;
使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃?xì)怏w,固液共存流體,等等,粘稠介質需提供粘度;
使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;
閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;
密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);
驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;
閥門Kv/Cv值:若對流量有要求,需提出;
以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。
若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;
若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;
產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;
報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;
800X-自力式壓差旁通閥使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。
