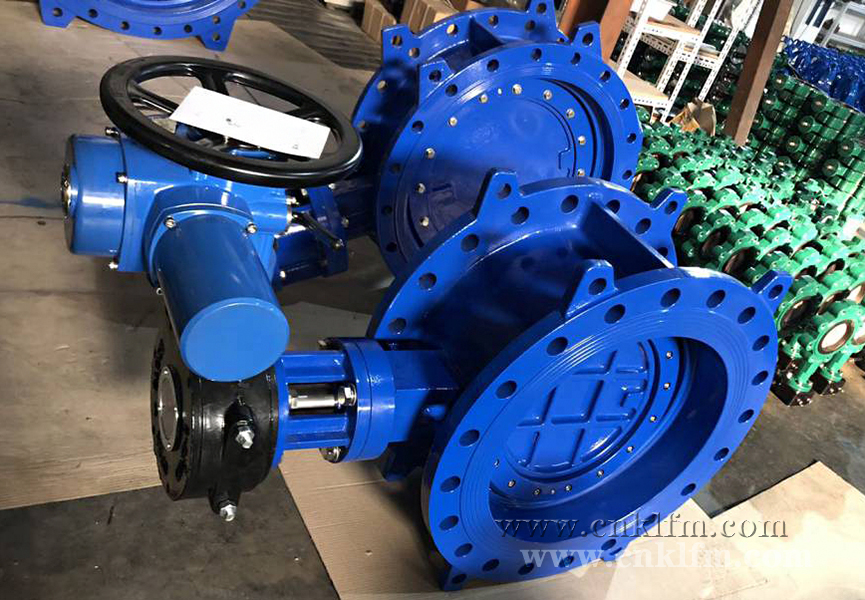

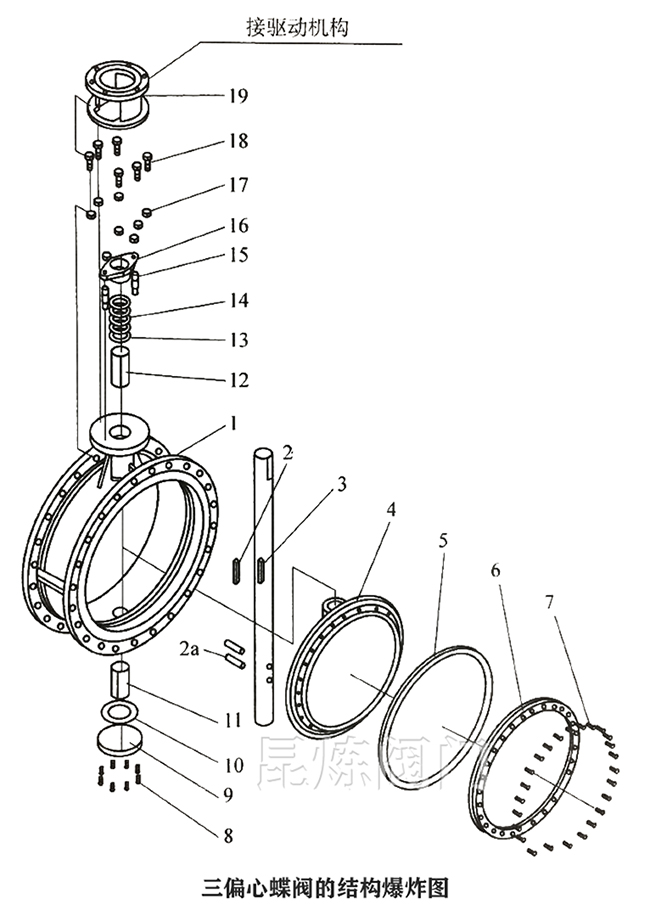

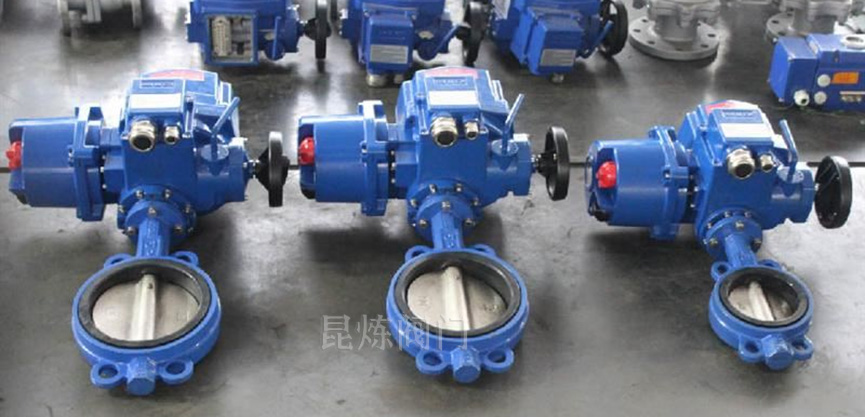

電動三偏心蝶閥的啟閉力矩與介質、內件材料、軸承材料、密封圈材料有關,電動三偏心蝶閥的參考力矩表給出的參考力矩是按美國石油學會標準API 609—2009 設計的B型蝶閥。
公稱尺寸 | ||||||||||
DN | NPS | PN6 | PN10 | PN16 | PN25 | PN40 | PN63 | 285psi | 740psi | 1480psi |
50 | 2 | - | - | 37 | - | 106 | - | - | - | - |
65 | 2-1/2 | 29 | 35 | 60 | 82 | 148 | 142 | 69 | 123 | 213 |
80 | 3 | 34 | 57 | 81 | 102 | 259 | 290 | 174 | 271 | 460 |
100 | 4 | 61 | 102 | 141 | 180 | 412 | 526 | 250 | 395 | 834 |
125 | 5 | 104 | 165 | 228 | 289 | 790 | 641 | 283 | 548 | 979 |
150 | 6 | 178 | 250 | 450 | 564 | 1201 | 1060 | 473 | 825 | 2938 |
200 | 8 | 201 | 400 | 601 | 800 | 1862 | 1567 | 674 | 1503 | 3616 |
250 | 10 | 353 | 518 | 956 | 1250 | 2428 | 2697 | 983 | 1887 | 5649 |
300 | 12 | 635 | 992 | 1352 | 1711 | 4067 | 3147 | 2022 | 2508 | 11863 |
350 | 14 | 819 | 1623 | 2234 | 2844 | 5533 | 4855 | 2520 | 4158 | 14123 |
400 | 16 | 1047 | 1944 | 2842 | 3738 | 6454 | 6473 | 3175 | 6271 | 17061 |
450 | 18 | 1451 | 2451 | 3452 | 4412 | 8253 | - | 4239 | 7864 | 21015 |
500 | 20 | 2073 | 3285 | 4527 | 5769 | 13443 | - | 5531 | 10361 | 26551 |
600 | 24 | 2779 | 5548 | 6018 | 9495 | - | - | 6011 | 17559 | 38415 |
700 | 28 | - | - | 6890 | - | - | - | - | - | - |
750 | 30 | 3230 | 6723 | 7700 | 16552 | - | - | 12654 | 33105 | - |
800 | 32 | - | - | 8760 | - | - | - | - | -- | - |
900 | 36 | 5275 | 8474 | 9750 | 26438 | - | - | 18078 | 52877 | - |
1000 | 40 | 6915 | 11717 | 13560 | - | 34000 | - | 24179 | - | - |
1050 | 42 | 8135 | 15253 | 16270 | 40110 | 41900 | - | 24857 | 80219 | - |
1200 | 48 | 12540 | 20563 | 22360 | 38900 | - | - | 36155 | - | - |
1350 | 54 | 18300 | 21806 | 29977 | - | - | - | - | - | - |
1400 | 56 | 24650 | - | 34900 | - | - | - | - | - | - |
1500 | 60 | 26440 | 36155 | 43397 | - | - | - | - | - | - |
1600 | 64 | 40850 | - | 48600 | - | - | - | - | - | - |
1800 | 72 | - | - | - | - | - | - | - | - | - |
2000 | 80 | - | - | - | - | - | - | - | - | - |
2200 | 88 | - | - | - | - | - | - | - | - | - |
2400 | 96 | - | - | - | - | - | - | - | - | - |
2600 | 104 | - | - | - | - | - | - | - | - | - |
2800 | 112 | - | - | - | - | - | - | - | - | - |
3000 | 120 | - | - | - | - | - | - | - | - | - |
