DKZ61H真空焊接閘閥

DKZ61H真空焊接閘閥
  • <產品信息>
  • 產品型號:DKZ61H
  • 產品口徑:DN15-DN300
  • 壓力等級:1.0-10Mpa
  • 產品材質:鑄鋼、不銹鋼
  • 電話矢量圖021-31007787
  • 郵箱矢量圖cnklfm@163.com
  • 微信矢量圖18121388846
    15706269064
  • QQ矢量圖959210378
  • 產品介紹
  • 訂貨說明
  • 產品服務
  • 上海昆煉閥門制造有限公司專注于管道流體控制,為用戶提供真空焊接閘閥選型、設計、非標訂制等,常規產品咨詢,我們可提供相關標準、圖紙、參數、使用說明及原理介紹,方便用戶根據實際需求做出合理的選型。

    DKZ61H真空焊接閘閥介紹

    DKZ61H真空焊接閘閥試驗壓力

    公稱壓力
    PN/MPa
    試驗壓力/MPa
    殼體強度試驗 上密封試驗 密封試驗
    2.5 3.8 2.8 2.8
    4.0 6.0 4.4 4.4
    6.4 9.6 70 7.0
    10.0 150 11.0 11.0

    DKZ61H真空焊接閘閥使用范圍

    產品類型 適用介質 適用溫度/℃
    NKZ61H
    NKZ64H H-C型
    NKZ964H H-C型
    NKZ961H
    水、蒸汽、空氣 ≤425
    NKZ61H
    NKZ64H Y-I型
    NKZ964H Y-I型
    NKZ961H
    水、蒸汽、空氣 ≤550

    DKZ61H真空焊接閘閥主要零部件材料

    零件名稱 閥體、閥蓋 閥桿 閘板 密封面 閥桿螺母 填料 緊固件
    NKZ61H
    NKZ64H H-C型
    NKZ964H H-C型
    NKZ961H
    WCB 2Crl3 25 H:合金鋼 鋁青銅 膨脹復合石墨 碳鋼
    NKZ61H
    NKZ64H Y-I型
    NKZ964H Y-I型
    NKZ961H
    鉻鉬鋼 20CrlMo1VA 鉻鉬鋼 Y:硬質合金
    鉻鉬鋼

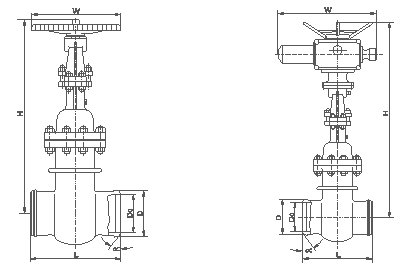

    DKZ61H真空焊接閘閥結構圖

    DKZ61H真空焊接閘閥結構圖- 上海昆煉閥門制造有限公司

    DKZ61H真空焊接閘閥主要尺寸及重量

    公稱通徑
    DN/mm
    公稱壓力
    PN/MPa
    主要外形尺寸和連接尺寸/mm
    L H D D0 W
    50 2.5 250 345 64 49 37o30' 250
    65 270 395 82 66 37o30' 250
    80 280 425 95 78 37o30' 300
    100 300 51O 117 100 37o30' 300
    125 325 570 144 125 37o30' 350
    150 350 725 172 151 37o30' 350
    200 400 820 223 201 37o30' 400
    250 450 890 278 253 37o30' 450
    300 500 1070 330 303 37o30' 550
    350 550 1320 382 351 37o30' 650
    400 600 1450 432 398 37o30' 750
    450 650 1560 484 450 37o30' 750
    500 700 1720 535 498 37o30' 850
    600 809 1880 638 600 37o30' 900
    700 900 2083 738 700 37o30' 950
    800 1000 2590 840 800 37o30' 1000
    50 4.0 250 345 64 48 37o30' 300
    65 270 395 82 66 37o30' 300
    80 280 425 95 78 37o30' 350
    100 300 510 117 100 37o30' 350
    125 325 570 144 125 37o30' 400
    150 350 725 172 151 37o30' 400
    200 400 820 223 199 37o30' 450
    250 450 890 278 251 37o30' 550
    300 500 1070 330 301 37o30' 650
    350 550 1320 382 349 37o30' 750
    400 600 1450 432 396 37o30' 850
    50 6.4 250 350 64 48 37o30' 300
    65 280 405 82 65 37o30' 300
    80 310 435 95 76 37o30' 350
    100 350 515 117 98 37o30' 400
    125 400 580 150 128 37o30' 400
    150 450 735 172 149 37o30' 450
    200 550 835 223 197 37o30' 550
    250 650 905 278 245 37o30' 650
    300 750 1080 330 293 37o30' 750
    350 850 1340 382 341 37o30' 800
    400 950 1460 432 386 37o30' 900
    50 10.0 250 350 64 48 37o30' 300
    65 280 405 82 63 37o30' 300
    80 310 435 95 74 37o30' 350
    100 350 515 117 97 37o30' 400
    125 400 580 150 124 37o30' 400
    150 450 735 172 144 37o30' 450
    200 550 835 223 189 37o30' 550
    250 650 905 278 235 37o30' 650
    300 750 1080 330 281 37o30' 750
    350 850 1340 382 333 37o30' 850
    400 950 1460 432 376 37o30' 950

    注:PN2.5(25)型閥門允許作為PN1.0(10)、PN1.6(16)壓力級選用

    DKZ961H電動焊接式真空閘閥主要尺寸

    公稱通徑
    DN/mm
    公稱壓力
    PN/MPa
    主要外形尺寸和連接尺寸/mm
    L H D D0 W
    50 2.5 250 618 64 49 37o30' 562
    65 270 670 82 66 37o30' 562
    80 280 700 95 78 37o30' 562
    100 300 785 117 100 37o30' 607
    125 325 845 144 125 37o30' 607
    150 350 990 172 151 37o30' 607
    200 400 1080 223 201 37o30' 607
    250 450 1150 278 253 37o30' 607
    300 500 1415 330 303 37o30' 755
    350 550 1665 382 351 37o30' 755
    400 600 1815 432 398 37o30' 825
    450 650 1920 484 450 37o30' 825
    500 700 2080 535 498 37o30' 825
    600 800 2380 638 600 37o30' 925
    50 4.0 250 618 64 49 37o30' 562
    65 270 670 82 66 37o30' 562
    80 280 700 95 78 37o30' 607
    100 300 785 117 100 37o30' 607
    125 325 845 144 125 37o30' 607
    150 350 990 172 151 37o30' 607
    200 400 1080 223 199 37o30' 607
    250 450 1150 278 251 37o30' 755
    300 500 1415 330 301 37o30' 755
    350 550 1685 382 349 37o30' 825
    400 600 1815 432 396 37o30' 825
    50 6.4 250 625 64 49 37o30' 562
    65 280 693 82 66 37o30' 562
    80 310 712 95 76 37o30' 607
    100 350 790 117 98 37o30' 607
    125 400 855 150 128 37o30' 607
    150 450 1000 172 149 37o30' 607
    200 550 1185 223 197 37o30' 755
    250 650 1255 278 245 37o30' 755
    300 750 1445 330 293 37o30' 825
    350 850 1715 382 341 37o30' 825
    400 950 1985 432 386 37o30' 925
    50 10.0 250 625 64 49 37o30' 562
    65 280 693 82 66 37o30' 562
    80 310 712 95 74 37o30' 607
    100 350 790 117 97 37o30' 607
    125 400 855 150 124 37o30' 607
    150 450 1000 172 144 37o30' 755
    200 550 1185 223 189 37o30' 755
    250 650 1255 278 235 37o30' 825
    300 750 1445 330 281 37o30' 825
    350 850 1715 382 333 37o30' 925
    400 950 1985 432 376 37o30' 925
    聲明:本文中文字、數據、圖片均適用于參考,若有修改恕不另行通知,真空焊接閘閥的具體性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-31007787。
  • DKZ61H-真空焊接閘閥訂貨注意事項

    獲取DKZ61H-真空焊接閘閥報價或訂購產品時請?zhí)峁┮韵聟?shù):

    執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;

    公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");

    公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。

    連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;

    使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃?xì)怏w,固液共存流體,等等,粘稠介質需提供粘度;

    使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;

    閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;

    密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);

    驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;

    閥門Kv/Cv值:若對流量有要求,需提出;

    以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。

    若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;

    若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;

    產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;

    報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;

    DKZ61H-真空焊接閘閥使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。
