HF88/HXF-88全天候快開式呼吸閥在罐內介質的壓力在呼吸閥的控制操作壓力范圍之內時,呼吸閥不工作,保持油罐的密閉性;當往罐內補充介質,使罐內上部氣體空間的壓力升高,到呼吸閥的操作正壓時,壓力閥被頂開,氣體從呼吸閥呼出口逸出,使罐內壓力不在繼續增高;罐外的大氣將頂開呼吸閥的負壓閥盤。
根據《石油化工設計防火規范》GB50160的規定:"甲、乙類液體的固定拱頂罐,應設阻火器和呼吸閥",全天候(防火)呼吸閥的完整系列,規格型號多、結構緊湊、重量輕、通氣量大、泄漏小等特點。產品結構有呼吸型、單呼型、單吸型、異徑型、夾套型。結構形式均可配備阻火器,也可配上所需的呼、吸端連接管,同時對油品、化工品、食品不同介質的儲罐采用不同材質,符合儲運系統工藝要求。
HXF-88全天候快開式呼吸閥驅動方式可自動也可手動開啟,連接方式可選用法蘭,結構形式可選用快開式,密封結構可選用軟密封、硬密封。分為HXF-88A即標準型和HXF-88B即防凍型。HXF-88全天候快開式呼吸閥閥盆為硬質鋁合金,其殼體為鑄鋼、鋁合金和不銹鋼三種材質。HXF-88全天候快開式呼吸閥具有通風量大、耐腐蝕等特點。HXF-88B型適用于高寒地區使用。
壓力 | 等級 | |||
A | B | C | D | |
呼出壓力 | +355Pa(36mmH20) | +980Pa(100mmH20) | +1765Pa(180mmH20) | 由用戶定 |
吸入壓力 | -295Pa(30mmH20) | -295Pa(30mmH20) | -295Pa(30mmH20) | 由用戶定 |

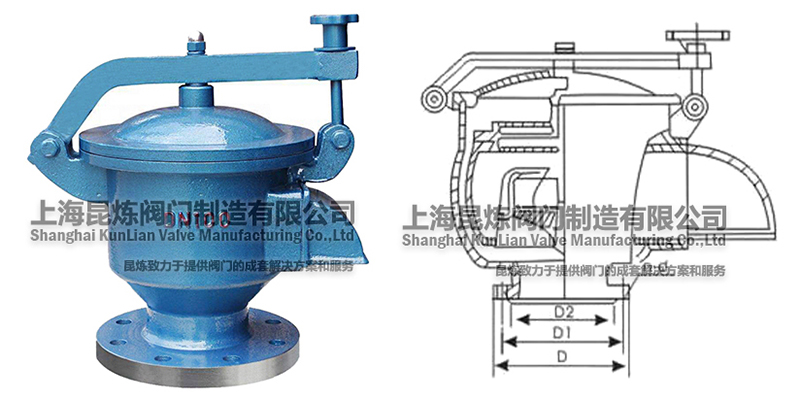

通徑 | H | L | D | D2 | D1 | n-d |
DN50 | 270 | 330 | Φ140 | Φ110 | Φ90 | 4-14 |
DN80 | 440 | 490 | Φ185 | Φ150 | Φ125 | 8-18 |
DN100 | 400 | 490 | Φ205 | Φ170 | Φ145 | 8-18 |
DN150 | 500 | 610 | Φ260 | Φ225 | Φ200 | 8-18 |
DN200 | 570 | 700 | Φ315 | Φ280 | Φ225 | 8-18 |
DN250 | 720 | 900 | Φ370 | Φ335 | Φ310 | 12-18 |
獲取HF88、HXF88-全天候快開式呼吸閥報價或訂購產品時請?zhí)峁┮韵聟?shù):
執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;
公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");
公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。
連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;
使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃氣體,固液共存流體,等等,粘稠介質需提供粘度;
使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;
閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;
密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);
驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;
閥門Kv/Cv值:若對流量有要求,需提出;
以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。
若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;
若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;
產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;
報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;
HF88、HXF88-全天候快開式呼吸閥使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。
