GFQ-2全天候呼吸閥是一種應用在液體和油品儲罐上的裝置,其作用是減少罐內液體的蒸發,同時在罐體受到過高壓力或內部產生真空時能起到保護作用。當物料被輸送進儲罐里,罐內的壓力會隨之升高,在達到一定壓力水平,全天候呼吸閥中的正壓盤將會自動打開,使儲罐內部的氣體被釋放出來。反之,當從儲罐中排出物料時,會導致罐內產生負壓,這時全天候呼吸閥中的負壓盤會自動啟動,使空氣被吸入儲罐。這個過程確保了儲罐內外氣體的平衡,以便容易控制物料的流動和儲存。這種閥門的作用在于調整儲罐內的氣壓,以確保儲罐內部的液體能夠方便地流入和流出。它能夠平衡儲罐內部的正壓和負壓,使得液體進出變得順暢。這種機制有助于維持儲罐的穩定性,確保儲存和運輸過程的順利進行。
全天候呼吸閥的設計合理,其結構簡單而實用,使用起來方便。這種閥門是儲罐系統中的一種常見設備,為儲罐提供了氣壓平衡功能,使其能夠順暢地進行液體的進出操作。如果儲罐沒有安裝全天候呼吸閥,那么液體在進出過程中可能會遇到一些阻礙,這可能導致罐體的變形和振動。通常,全天候呼吸閥會與阻火器進行配套使用,兩者相互作用有助于提高儲罐系統的安全性,減少潛在的風險。
全天候呼吸閥性能及特點
全天候呼吸閥的殼體通常采用耐腐蝕性好的不銹鋼、鑄鋼或鋁合金制成。這些材料強度高,耐腐蝕,使閥門在一些較差的環境中也可以長時間有效運行。閥盤采用了耐低溫性能好的四氟材料,具備良好的防凍性能,在寒冷條件下也能正常工作。這種閥門的結構簡單易于檢修,使用起來安全方便。全天候呼吸閥的性能符合石油工業部標準SY7511-87的相關規定,具有通風量大、良好的密封性能。
全天候呼吸閥零部件材料
閥體材料 | WCB、304、316 |
正壓閥盤材料 | 304、316 |
負壓閥盤材料 | 304、316、四氟PTFE |
環境溫度℃ | -30~60 |
全天候呼吸閥適用范圍
全天候呼吸閥適用于儲存閃點低于28℃的甲類油品和閃點低于60℃的乙類油品,如汽油、笨、甲笨、煤油、輕柴油、機油、原油等油品及性質相同的化工產品儲罐。全天候呼吸閥可與波紋阻火器配套使用。
全天候呼吸閥主要壓力參數
等級 | 操作壓力 |
A級 | +355Pa(36毫米水柱)-295Pa(30毫米柱) |
B級 | +980Pa(100毫米水柱)-295Pa(30毫米柱) |
C級 | +1765Pa(180毫米水柱)-295Pa(30毫米柱) |

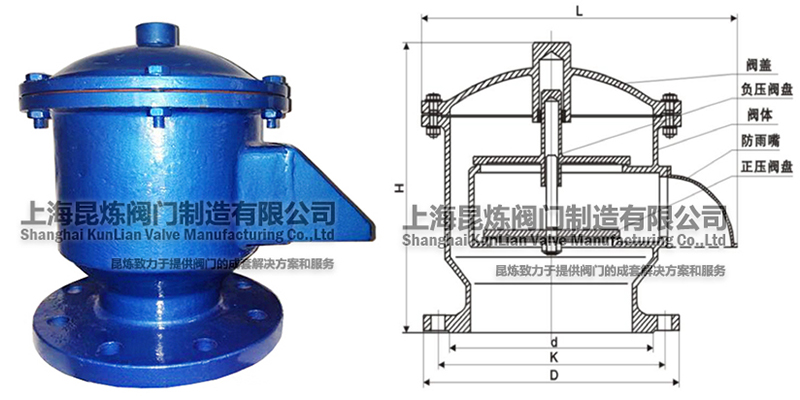

全天候呼吸閥結構圖
全天候呼吸閥主要外形與法蘭連接尺寸(PN1.0Mpa)
公稱通徑DN(mm) | 安裝尺寸 | ||||
L | H | D | K | n-Φ | |
25 | 160 | 165 | Φ115 | Φ85 | 4-14 |
32 | 180 | 185 | Φ140 | Φ100 | 4-18 |
40 | 180 | 190 | Φ150 | Φ110 | 4-18 |
50 | 210 | 210 | Φ165 | Φ125 | 4-18 |
65 | 240 | 220 | Φ185 | Φ145 | 4-18 |
80 | 260 | 240 | Φ200 | Φ160 | 8-18 |
100 | 300 | 270 | Φ220 | Φ180 | 8-18 |
150 | 370 | 330 | Φ285 | Φ240 | 8-22 |
200 | 440 | 370 | Φ340 | Φ295 | 8-22 |
250 | 500 | 410 | Φ395 | Φ350 | 12-22 |
300 | 580 | 470 | Φ445 | Φ400 | 12-23 |
全天候呼吸閥使用說明
全天候呼吸閥安裝在儲罐頂部,是解決罐內正壓,負壓的氣體,使罐內的液體進出沒有受到阻礙,當外液體輸入罐內時有大量的氣體往外呼(稱正壓)。如罐內液體往外輸出時罐內須從外空氣吸進罐內(稱負壓)。如停止工作時呼吸閥自動關閉不會把罐內液氣往外泄漏,使罐內的液體質量得到了保障。
全天候呼吸閥維護與保養
為了全天候呼吸閥使用安全,在使用前先檢查導桿和閥盤是否靈活。全天候呼吸閥要定期(6個月內)檢查通氣口正、負閥盤是否靈活,閥盤接觸面有無損壞,如有損壞應檢修。檢修完畢后,正?芍匦率褂。
獲取GFQ-2-全天候呼吸閥報價或訂購產品時請?zhí)峁┮韵聟?shù):
執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;
公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");
公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。
連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;
使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃氣體,固液共存流體,等等,粘稠介質需提供粘度;
使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;
閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;
密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);
驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;
閥門Kv/Cv值:若對流量有要求,需提出;
以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。
若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;
若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;
產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;
報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;
GFQ-2-全天候呼吸閥使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。
