HX-5、HXF-5阻火單呼閥該產品集阻火器與單呼閥為一體。它是石化儲罐的安全設備,其優點是阻火單呼閥性能好、重量輕、維修方便。該產品適用于儲存閃點低于28℃的甲類油品和閃點低于60℃的乙類油品:如汽油、煤油、柴油、原油、甲苯、乙醇、食品油等介質儲罐使用,它在負35℃~60℃的溫度環境中正常工作。
等級 | 操作壓力 |
A級 | +355Pa (36毫米水柱) -295Pa (30毫米水柱) |
B級 | +980Pa (100毫米水柱) -295Pa (30毫米水柱) |
C級 | +1765Pa(180毫米水柱) -295Pa (30毫米水柱) |
D級 | 按用戶要求(其他壓力等級) |
備注:一般情況下,(阻火)呼吸閥的操作壓力以B型為準;
適用物料:汽油、煤油、柴油、芳烴、硫等石油化工物料;
環境溫度:-40℃-+60℃;
殼體材質:碳鋼,不銹鋼等。
①呼吸閥代號以HX表示,HXF為阻火呼吸閥代號;
②呼吸閥類型代號以吸入和呼出口有否接管來分類,共8種,如下:
型號 | 類型 | 型號 | 類型 |
HX1 | 呼吸閥 | HXF1 | 阻火呼吸閥 |
HX2 | 帶雙接管呼吸閥 | HXF2 | 帶雙接管阻火呼吸閥 |
HX3 | 帶吸入接管呼吸閥 | HXF3 | 帶吸入接管阻火呼吸閥 |
HX4 | 帶呼出接管呼吸閥 | HXF4 | 帶呼出接管阻火呼吸閥 |
HX5 | 單呼閥 | HXF5 | 阻火單呼閥 |
HX6 | 單吸閥 | HXF6 | 阻火單吸閥 |
HX7 | 帶接管呼出閥 | HXF7 | 帶接管阻火呼出閥 |
HX8 | 帶接管吸入閥 | HXF8 | 帶接管阻火吸入閥 |

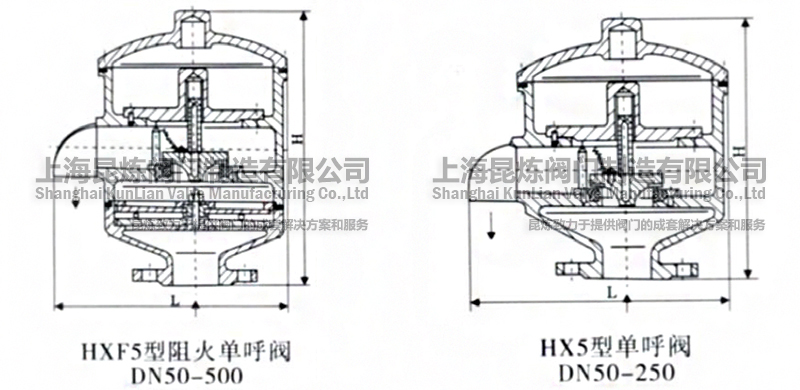

DN | 50 | 80 | 100 | 150 | 200 | 250 | 300 | 400 | 500 |
H | 250 | 400 | 400 | 470 | 550 | 620 | 700 | 820 | 1020 |
H(帶阻火) | 320 | 470 | 470 | 540 | 620 | 700 | 780 | 900 | 1100 |
L | 290 | 420 | 420 | 535 | 700 | 835 | 950 | 1100 | 1200 |
獲取HX-5、HXF-5-阻火單呼閥報價或訂購產品時請?zhí)峁┮韵聟?shù):
執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;
公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");
公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。
連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;
使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃氣體,固液共存流體,等等,粘稠介質需提供粘度;
使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;
閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;
密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);
驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;
閥門Kv/Cv值:若對流量有要求,需提出;
以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。
若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;
若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;
產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;
報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;
HX-5、HXF-5-阻火單呼閥使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。
