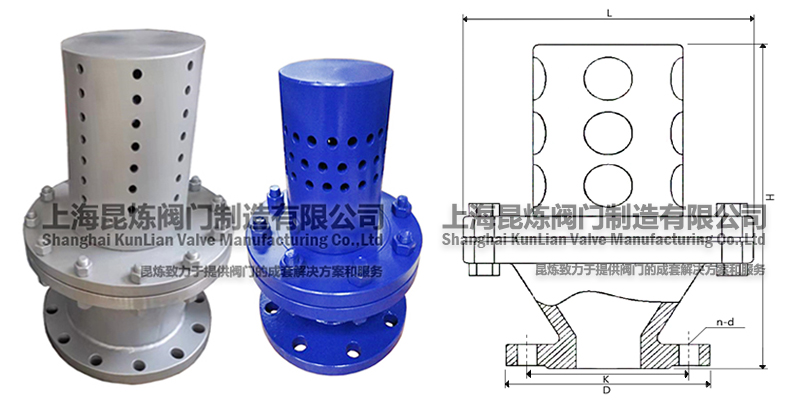

TFA72W氨水用單吸閥(負壓安全閥)適用于溫度200℃的負壓系統,當容器內負壓超過允許值時,該閥自動開啟,吸入空氣;當容器內負壓達到允許值時,該閥自動關閉。安裝在正常非負壓系統,當容器和系統的放散閥未打開,產生負壓時,此閥自動開啟。
NO. | 零件名稱 | TFA72W-P材料 | TFA72W-R材料 |
1 | 閥體 | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
2 | 閥座 | 1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
3 | 調節圈 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
4 | 閥蓋 | ZG1Cr18Ni9Ti | 1Cr18Ni9Ti |
5 | 閥桿 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
6 | 彈簧 | 50CrVA | 50CrVA包覆氟塑料 |
工作溫度 | 200℃ |
適用介質 | TFA72W-P適用于硝酸、氨水類介質 |
TFA72W-R適用于醋酸、氨水類介質 |
公稱通徑DN(mm) | 安裝尺寸 | ||||
L | H | D | K | n-d | |
25 | 135 | 185 | 115 | 85 | 4-14 |
32 | 155 | 200 | 135 | 100 | 4-18 |
40 | 170 | 220 | 145 | 110 | 4-18 |
50 | 190 | 240 | 160 | 125 | 4-18 |
65 | 210 | 260 | 180 | 145 | 4-18 |
80 | 220 | 280 | 195 | 160 | 8-18 |
100 | 240 | 300 | 215 | 180 | 8-18 |
125 | 280 | 330 | 245 | 210 | 8-18 |
150 | 335 | 365 | 285 | 240 | 8-22 |
200 | 380 | 400 | 340 | 295 | 12-22 |
250 | 440 | 420 | 405 | 355 | 12-22 |
獲取TFA72W-氨水用單吸閥(負壓安全閥)報價或訂購產品時請?zhí)峁┮韵聟?shù):
執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;
公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");
公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。
連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;
使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃?xì)怏w,固液共存流體,等等,粘稠介質需提供粘度;
使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;
閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;
密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);
驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;
閥門Kv/Cv值:若對流量有要求,需提出;
以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。
若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;
若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;
產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;
報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;
TFA72W-氨水用單吸閥(負壓安全閥)使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。
