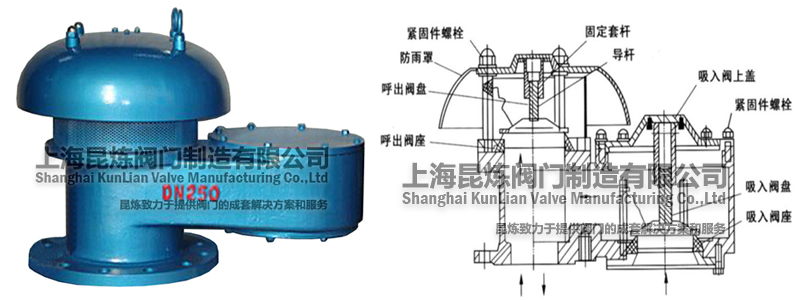

QHXF-88全天候防凍呼吸閥該呼吸閥是安裝在固定頂罐上的通風裝置,起減少油品蒸發損耗,控制儲罐壓力及阻止外界火焰?zhèn)魅氲淖饔谩?/p>
該閥具有通風量大,泄漏量小,耐腐蝕等特點,并有靜電接地線,使該閥與罐體保持等電位。該呼吸閥具有防凍性能,適用于寒冷地區。
操作壓力 | 正壓:353Pa(36mmH2O),980Pa(100mmH2O) |
負壓:295Pa(30mmH2O) |
公稱通徑DN(mm) | 安裝尺寸 | ||||
L | H | D | K | n-d | |
50 | 320 | 230 | 140 | 110 | 4-14 |
80 | 380 | 260 | 190 | 150 | 4-18 |
100 | 420 | 280 | 210 | 170 | 4-18 |
150 | 520 | 350 | 265 | 225 | 8-18 |
200 | 600 | 410 | 320 | 280 | 8-18 |
250 | 680 | 480 | 375 | 335 | 12-18 |
300 | 750 | 520 | 440 | 395 | 12-23 |
350 | 850 | 550 | 490 | 445 | 12-23 |
400 | 930 | 600 | 540 | 495 | 16-23 |
獲取QHXF-88-全天候防凍呼吸閥報價或訂購產品時請?zhí)峁┮韵聟?shù):
執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;
公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");
公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。
連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;
使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃?xì)怏w,固液共存流體,等等,粘稠介質需提供粘度;
使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;
閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;
密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);
驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;
閥門Kv/Cv值:若對流量有要求,需提出;
以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。
若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;
若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;
產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;
報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;
QHXF-88-全天候防凍呼吸閥使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。
