FZT、FZT-1阻火透氣帽是油罐透氣的配套設備,連接形式有法蘭連接和螺紋連接兩種。阻火芯有不銹鋼波紋板和鋁波紋板兩種,符合GB-5908-86的技術要求。當油罐料膨脹或進油時,即通過阻火芯波紋板向外排氣;當油罐內向外放油時又向罐內吸氣,以免火源從此通過,確保安全。

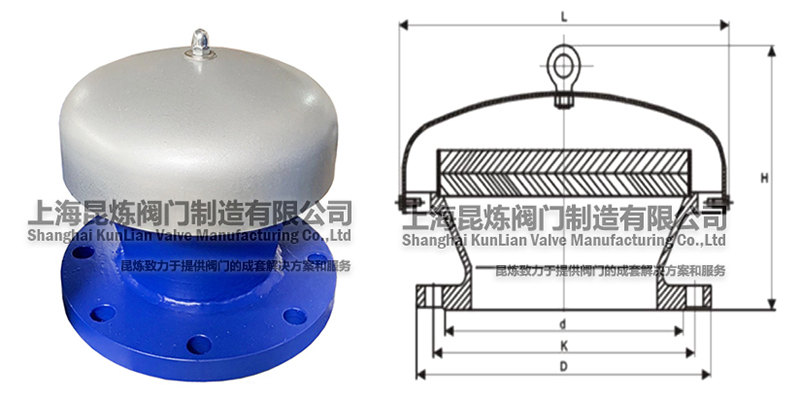

公稱通徑DN(mm) | 外形尺寸 | ||||
L | H | D | K | n-Φ | |
50 | 165 | 150 | 160 | 125 | 4-18 |
80 | 210 | 190 | 195 | 160 | 4-18 |
100 | 230 | 220 | 215 | 180 | 8-18 |
150 | 320 | 260 | 280 | 240 | 8-22 |
200 | 370 | 300 | 340 | 295 | 8-22 |
250 | 435 | 340 | 395 | 350 | 12-22 |
300 | 500 | 380 | 445 | 400 | 12-22 |
阻火透氣帽垂直安裝在油罐的頂部。
應經常對阻火透氣帽的阻火波紋板的透氣性進行檢查,確保阻火性,透氣性能。檢修時將透氣帽上的蓋螺絲擰開,并松開固定阻火芯的螺釘,取出阻火芯,檢查阻火芯是否堵塞,變形或銹蝕。應即時清洗或更換阻火芯,每月檢查兩次。
獲取FZT、FZT-1-阻火透氣帽報價或訂購產品時請?zhí)峁┮韵聟?shù):
執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;
公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");
公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。
連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;
使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃?xì)怏w,固液共存流體,等等,粘稠介質需提供粘度;
使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;
閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;
密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);
驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;
閥門Kv/Cv值:若對流量有要求,需提出;
以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。
若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;
若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;
產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;
報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;
FZT、FZT-1-阻火透氣帽使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。
