GYXB/GYXC呼吸人孔/壓力泄放人孔分別安裝在石油、化工等物料儲罐頂上的應急通風裝置。通常與呼吸閥配套使用,是為了以免因意外原因造成罐內快速超壓或真空時,起到壓力泄放或氣體吸入的作用。產品采用全天候密封結構,以配重來調節吸入閥瓣和泄壓蓋的開閉,具有定壓排放、定壓吸入等特點。
在呼吸閥正常工作情況下,GYXB型壓力排放吸入閥、GYXC型壓力排放閥基本保持密封狀態,儲罐處于正常壓力。當呼吸閥正常工作滿足不了因意外原因造成儲罐壓力快速超壓時,GYXB型壓力排放吸入閥或GYXC型壓力排放閥的泄壓蓋自動頂開,進行緊急泄壓,使罐內壓力保持正常;當罐內壓力快速減壓或真空時,吸入閥便開啟快速吸入大氣、維護罐內正常壓力,以保護儲罐安全。所不同的是GYXB型即可吸入、又可排放;而GYXC型只能排放,不能吸入,請用戶在選型時予以區別。
1、操作壓力:正壓:1961Pa(+200mmH2O),負壓392Pa(-40mmH2O),或正、負壓均可按用戶需求訂制。
2、使用溫度:-30℃~+60℃

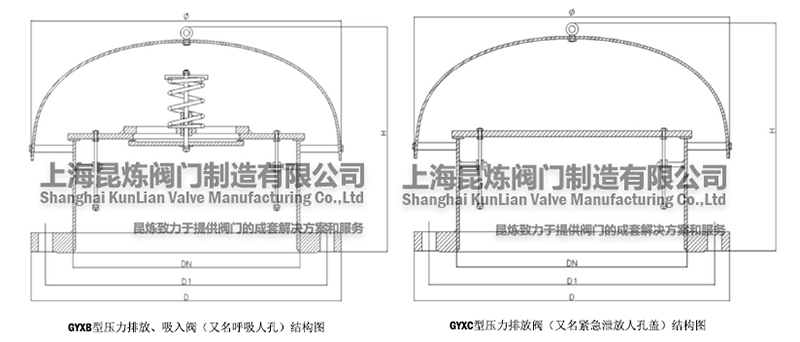

GYXB型壓力排放、吸入閥(又名呼吸人孔)
規格 | 安裝尺寸 | ||||
DN | D | D1 | H | Φ | |
DN500 | Φ500 | Φ700 | Φ635 | 375 | Φ706 |
DN600 | Φ600 | Φ815 | Φ749.5 | 480 | Φ808 |
GYXC型壓力排放閥(又名緊急泄放人孔蓋)
規格 | 安裝尺寸 | ||||
DN | D | D1 | H | Φ | |
DN450 | Φ450 | Φ635 | Φ578 | 370 | Φ658 |
DN500 | Φ500 | Φ700 | Φ635 | 380 | Φ608 |
DN600 | Φ600 | Φ815 | Φ749.5 | 480 | Φ808 |
DN700 | Φ700 | Φ837 | Φ795 | 540 | Φ908 |
DN750 | Φ750 | Φ887 | Φ846 | 600 | Φ955 |
獲取GYXB、GYXC-呼吸人孔/壓力泄放人孔報價或訂購產品時請?zhí)峁┮韵聟?shù):
執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;
公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");
公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。
連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;
使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃?xì)怏w,固液共存流體,等等,粘稠介質需提供粘度;
使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;
閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;
密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);
驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;
閥門Kv/Cv值:若對流量有要求,需提出;
以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。
若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;
若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;
產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;
報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;
GYXB、GYXC-呼吸人孔/壓力泄放人孔使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。
