不漏液自動排氣閥介紹
不漏液自動排氣閥采用浮子結構并且利用浮力的原理,確保氣體能夠快速升至氣室,同時隔離液面和浮渣,防止氣水混合和泄漏情況的發生。系統進行注水時,不漏液自動排氣閥迅速、持續地釋放氣體。在泄水過程中,浮子下沉,打開排氣口,使空氣能夠快速注入系統。當系統無需排氣時,彈簧處于非受力狀態,閥門保持緊閉狀態;但當氣室中積聚的氣體達到一定數量時,浮子下降,彈簧伸展,排氣閥自動開啟,釋放氣體。
不漏液自動排氣閥特點
它無需進行常規的維護工作,因為它可以持續不斷地排放氣體,排氣口的設計使其不容易受到污染或堵塞。它還能夠快速地將大氣泡從系統中排除,確保系統正常運行。在系統進行泄水操作時,這個自動排氣閥會自動與大氣相連,以防止氣水混合并發生漏液。此外,它無需外源,可以自動運行,有助于節省維護成本。這種自動排氣閥還可以耐受高溫,因此具有較長的使用壽命。在系統注水時,它能夠快速排放氣體;而在系統運行時,它可以消除氣道阻力;在系統卸荷操作時,它能夠快速引入新的氣體,確保系統正常運行。
不漏液自動排氣閥應用
不漏液自動排氣閥是一種用于系統注水和泄水的裝置,主要應用于系統高位氣體排放操作,以消除氣道阻塞的影響。其安裝在系統高位,主要功能是連續而排除系統內夾雜的氣體。這款排氣閥以其良好的性能并經過了長期的實際使用驗證,它不僅可以消除系統內的氣道阻塞,還在需要系統卸荷和排空氣體時,可以確保氣體迅速進入系統。
不漏液自動排氣閥適用于多種液體系統,包括水/乙二醇混合系統和潤滑油系統等。它的設計考慮了實際操作中的問題,其中包括40mm高氣室設計,可防止排氣口受到污染,從而減少漏水風險。此外,DN50接口設計有助于避免因管徑狹窄而導致的水滴堵塞現象。
這款產品應用較廣,可根據不同需求提供不同壓力和溫度要求的設計。它的主要作用是在系統操作期間保持氣體流暢,提高系統的效率和可靠性。

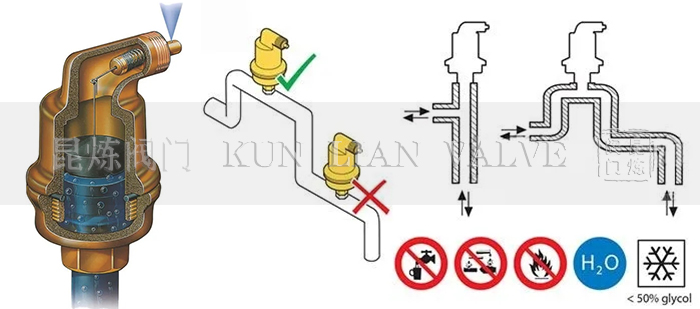

不漏液自動排氣閥安裝
該裝置的操作不受液體流向的影響。放氣閥需要垂直安裝,確保其2處接口緊固無漏水現象,并將其安裝在系統的高位位置。只有專業的安裝人員才能進行不漏液自動排氣閥的安裝和維護工作。在進行設備的安裝和維護時,確保系統處于無壓無水的狀態。不漏液自動排氣閥享有1年的保修期,保修期從售出日起計算。保修范圍內不包括因不正確使用、安裝或個人嘗試修復設備而導致的問題。同時,人為損壞所導致的設備無法正常使用也不在保修范圍之內。如果您的設備無法正常使用,請及時聯系您的設備供應商以獲取幫助和支持。
防水錘自動排氣閥介紹
這個閥體具有全通徑設計,這意味著所有流體通過的截面積都大于或等于閥門的公稱直徑,確保了流體通暢。該系統具備三級排氣功能,以增強系統的防護性能。這種排氣方式將低壓差排氣過程劃分為兩個階段:在低壓差情況下,系統以全速進行排氣;在較高壓差情況下,排氣速度受到限制,以減輕因全速排氣而引起的壓力波動,特別是在特殊工況下,如水錘等時,以減小對系統的沖擊。防水錘自動排氣閥的排氣口外部裝有緩沖板(也可以稱為節流裝置),它可以逐級地打開或關閉閥門,以控制流體的流動速度。這種設計可以更精細地調節流體的排氣過程,提高系統的穩定性。
防水錘自動排氣閥特點
通過調整緩沖板上通氣孔的大小,可以地控制在管道充水或水柱彌合過程中排氣的數量。這樣的控制能夠確保排氣量在合適的范圍內。通過對排氣量的調節,可以減小水力沖擊對系統的影響,使氣閥平穩關閉。這種方式有助于保持系統的穩定性。防水錘自動排氣閥還可以根據水錘分析的結論來設定排氣口的開度。這意味著可以根據系統特定的工作條件來確定所需的排氣設置,以減少水錘現象的發生。其通氣孔的大小提供了較廣的選擇范圍,包括全開、部分開啟、部分關閉和全關。這種多樣性允許根據具體需求來精確控制氣閥的排氣,以適應不同的工作情況和系統要求。
防水錘自動排氣閥原理
這款設備在項目中的應用具有快速排除管道內的空氣的特點。其雙層設計地防止了沖擊,提高了其適應性。在管道內充滿水時,注排氣閥會自動封閉,而微量排氣閥則負責排除殘留的氣體。微量排氣閥采用卷簾密封結構,能夠迅速排氣并快速密封,降低了被雜物堵塞的可能性,同時具備自凈功能,確保長期可靠運行。當管道內的水流中斷或產生負壓時,主浮球會下降,導致主排氣口自動打開,以迅速吸入空氣,從而保護管道免受損壞。這一過程確保了管道系統的穩定性和安全性。
防水錘自動排氣閥安裝
1、用于陡峭斜坡的高點:這種設備通常被安裝在陡峭斜坡上的高點,以確保系統的正常運行。
2、管道水柱分離點:它還可以被安裝在管道的水柱分離點,以協助排除系統中的空氣,保持管道的穩定性。
3、長距離水平管線每隔400-800米安裝一只:在長距離水平管線上,通常每隔400至800米會安裝一臺這種設備,以確保管道內氣體得以排除,系統運行穩定。
4、垂直管線向上安裝以確保使用效果:為了確保設備的正常使用效果,安裝時需要將空氣閥垂直安裝在管線上,并朝向上方安裝。
5、加裝緩沖塞閥以保護排氣閥:在排氣閥的下方添加緩沖塞閥,特別是當管道內注滿水時。這是因為在這種情況下,管道內的水流壓力會在管道開孔處積聚。如果沒有安裝緩沖塞閥,過大的水流壓力可能會對排氣閥內部部件造成損壞,導致排氣閥漏水或無法排氣等問題的發生。因此,安裝緩沖塞閥有助于保護排氣閥的穩定運行。
復合式自動排氣閥介紹
復合式自動排氣閥被安裝在管道的高點或氣體易滯留的地方,旨在排除管道內的氣體,以確保管道暢通,正常運行。如果不安裝排氣閥,管道內流動的液體會產生動熱效應,導致氣體形成氣囊,從而阻礙了管道的正常流動。這會導致管道的出水量無法達到設計要求。
此外,在管道運行時,如果發生停電或泵停機等情況,管道內可能會出現負壓,從而引起管道的振動或甚至破裂。排氣閥的作用是迅速將空氣吸入管道,以防止負壓引發的問題,從而確保管道的穩定性和安全性。
復合式自動排氣閥原理
在水流進入管道時,排氣閥的塞頭會停留在定位架的下部,以進行大量的氣體排放。當管道內的空氣排除完畢后,水進入排氣閥并將浮球浮起,這會使傳動塞頭關閉,停止了氣體的排放。
然而,在管道正常運轉時,通常會自然產生少量氣體,這些氣體會在管道的上部積聚。當積聚到一定程度時,排氣閥內的水位下降,浮球隨之下降,從小孔中排放氣體。此外,如果管道發生停電或泵停機,導致管道內水流停止流動,可能會在管道內產生負壓。在這種情況下,浮球會隨著水流下降,打開小孔,并帶動大孔迅速引入大量空氣,以確保管道的正常運行。需要注意的是,這種排氣閥不適用于污水管道。
復合式自動排氣閥安裝
1、排氣閥的安裝要垂直進行,對于立管系統,應該安裝在系統的高點位置;對于水平管線系統,排氣閥則應該安裝在管線的末端。
2、安裝人孔在管道的開孔處:在長距離大管線上,通過在開孔處安裝人孔可以解決氣體排除問題。當水流到達開孔位置時,由于空間狹窄,無法形成氣體聚集區,這會導致氣液混合物無法分離,因此無法排除管道內的氣體。通過在開孔處安裝人孔,可以創造一個氣體聚集區分離氣液混合物,并排除管道內的氣體。
3、在排氣閥下面安裝緩沖塞閥:在高壓管路中,當管道內注滿水時,由于管道內部壓力較大,當水流到達管道的開孔位置時,管道內的壓力會集中在排氣閥的底部。如果沒有安裝緩沖塞閥,過大的水流壓力可能會損壞排氣閥內部部件,導致排氣閥漏水或無法排氣等問題的發生。因此,建議在高壓管路的排氣閥下面安裝緩沖塞閥。
4、在排氣閥前面安裝閘閥,以便后續的安裝和維修工作。如果排氣閥安裝在蔭井內,應確保有足夠的空間,以容納技術人員進行調整和維護工作。

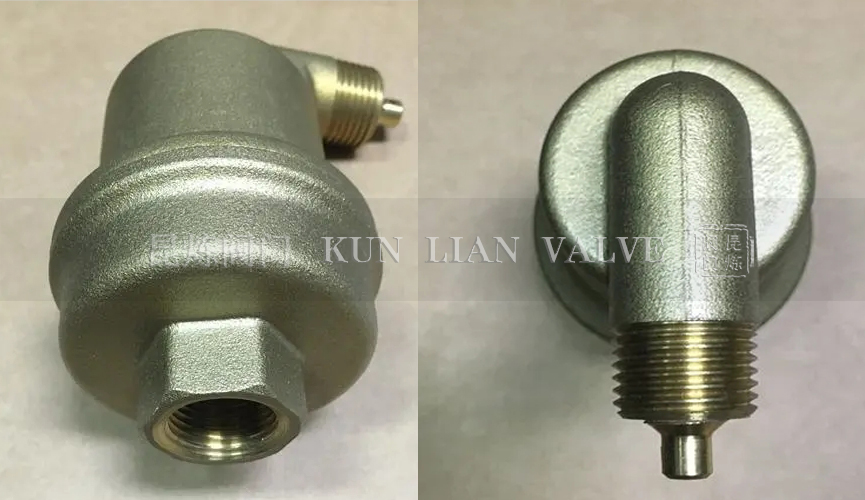

不銹鋼自動排氣閥介紹
不銹鋼自動排氣閥采用浮子隨著液面升降的力量,與排氣裝置聯動,實現了自動排氣的功能。當氣體被積聚到閥體內部時,由于氣壓的作用,閥體內的液面會下降,浮子隨之下降。當浮子降至一定位置時,通過聯動杠桿系統的作用,排氣閥口被打開,釋放帶有壓力的氣體。隨著閥體內部壓力的減小,液面開始上升,浮子也隨之上升。在彈簧的彈力作用下,排氣口會再次關閉。這個過程會不斷循環進行,使氣體被收集、排放、再次收集、再次排放,從而完成管道和設備系統的自動排氣過程。
不銹鋼自動排氣閥原理
在暖氣系統和暖通空調系統運行時,由于水在加熱過程中會釋放氣體(如氫氣、氧氣等),如果不能及時將這些氣體排除,將會導致系統受損并降低熱效應,可能引發一系列不良后果。這些問題包括由氧化引起的腐蝕、散熱器內氣袋的形成、熱水循環的不暢通和不平衡,導致某些散熱器局部受熱不均勻,以及管道中氣體運行時產生的噪音和循環泵的渦空現象。當系統處于正壓狀態時,氣體會進入排氣閥的閥腔,并聚集在排氣閥的上部。隨著閥內氣體的增加,壓力逐漸上升。當氣體壓力大于系統壓力時,氣體會使閥腔內的水位下降,浮子也隨之下降,從而打開排氣口。氣體排盡后,水位會重新上升,浮子也跟隨上升,最后關閉排氣口。當系統處于負壓狀態時,閥腔中的水位下降,導致排氣口打開。由于此時外界大氣壓力高于系統壓力,大氣會通過排氣口進入系統,以防止負壓對系統造成危害。如果需要停止排氣,只需擰緊自動排氣閥閥體上的閥帽。通常情況下,閥帽應該保持在開啟狀態,以確保排氣閥的正常運行。
不銹鋼自動排氣閥特點
不銹鋼自動排氣閥設計考慮了已知的不利因素(如水中的雜質、油、懸浮物等、排氣時閥內液體產生的動蕩;排氣閥所連接的管道和設備的振動等。)具有良好的性能:不管是在系統剛加水運行(系統剛運行時,有大量的氣體排出。)還是在系統壓力過高需適度排水卸壓時,都能較好的運行。
