氣動法蘭閘閥結構特點與使用說明

更新時間:2021-5-13 信息來源:氣動法蘭閘閥結構特點與使用說明

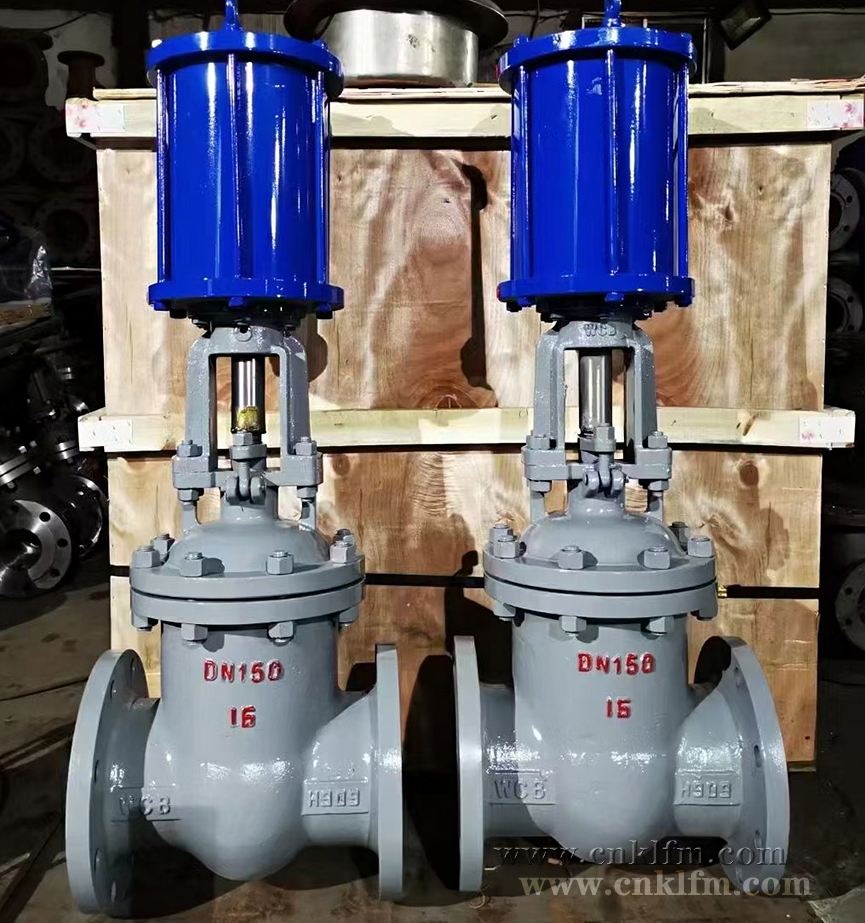

氣動法蘭閘閥是具有氣動執行組織的低支架明桿氣動閘閥。該閥門因?yàn)檫x用雙層氣缸構造,其與單氣缸式氣動閘閥對比,提升力增大了一倍。這就從根本上處理了單氣缸氣動閘閥的某些閥體內楔死而打不開的弊病。并且,因?yàn)闅鈩娱l閥具有緩沖組織,能有效地減速輕了封閉不銹鋼氣動閥門時,因?yàn)榛钊滦袥_擊而形成的閥板車密封面和閥體密封面的磨損,一起,也能防止閘板卡死的表象。

為了合作用戶完成操作自動化,還可獨自供給包含支架在內的氣缸體,幫助用戶對已有的品種繁復的手動閘閥進行改造,將雙缸氣動執行組織有些設備在手動閘閥的閥體大蓋上,即可構成雙缸式氣動-手動兩用閘閥。因?yàn)槠浼寄芟冗M(jìn),功能可靠,操作切換和修理便利,已被石油、化工、冶金、電力、海運等部分作為運送氣體、液體介質的管道開閉設備而廣泛運用。

氣動閘閥構造及使用說明

1、本閥主要由閥體、閥蓋、閘板、閥桿、密封圈、雙層氣缸及其活塞、活塞桿、隔板連同緩沖組織、手動組織、氣動-手動變換設備和閥蓋填料設備等有些構成。

2、上活塞行至行程上端可頂上上回訊器,使之發訊;下活塞行之行程下端可頂下下回訊器,使之發訊,以作為閘閥開閉信息在中心操作室的模仿外表盤上進行顯示。

3、手輪上部的外伸指示桿的上升和下降,標志著該閥的閘板是處于提升狀況還是下降狀況。閘閥封閉時,外伸指示桿坐落最低方位;反之,閘閥全開時,外伸指示桿坐落最高方位。此即為本閥啟閉狀況的現場指示。

4、氣缸蓋上部裝有氣動-手動變換設備。將變換手柄順時針方向提轉到“氣動”定位孔定位,閘閥處于氣動操作狀況;反之,將變換手柄逆時針方向提轉到“手動”定于孔處定位,閘閥即可進行手動操作。帶錐齒輪的手柄變換方向相反。 手動操作閘閥時,手輪旋向和一般手動閥一樣,即順時針轉為關,逆時針轉為開。帶錐齒輪轉動的相反。

氣動法蘭閘閥特色

1、分量輕:本體選用高級球黑鑄鐵制成,分量較傳統閘閥分量減輕約20%~30%,設備修理便利。

2、平底式閘座:傳統的閘閥通常在通水洗管后即因外物比如石頭,木塊、水泥、鐵屑、雜物等淤積于閥底凹槽內,容易形成無法封閉嚴密而形成漏水表象,彈性座封閘閥底部選用與水管一樣的平底設計,不易形成雜物淤積,使流體四通八達。

3、整體包膠:閘板選用高品質的橡膠進行整體內、外包膠,歐洲一流的橡膠硫化技能使得硫化后的閘板可以確保準確的幾許尺度,且橡膠與球墨鑄閘板接著可靠,不易掉落及彈性回憶佳。

4、精鑄閥體:閥體選用精密鍛造,準確的幾許尺度使得閥體內部無需任何精加工即可確保閥門的密封性。

氣動法蘭閘閥閘閥長處

1、流體阻力小 , 密封面受介質的忡刷和侵蝕小。

2、開閉較省力。

3、介質流向不受約束 , 不擾流、不降低壓力。

4、形體簡略 , 構造長度短,制作技術性好,適用范圍廣。

氣動法蘭閘閥閘閥的缺陷

1、密封面之間易引起沖蝕和擦傷,修理對比艱難。

2、外形尺度較大,開啟需求必定的空間,開閉時間長。

3、構造較雜亂。

氣動法蘭閘閥的品種

按密封面配置可分為楔式閘板式閘閥和平行閘板式閘閥 , 楔式閘板式閘閥又可 分為 : 單閘極式、雙閘板式和彈性閘板式;平行閘板式閘閥可分為單閘板式和雙閘板式。按閥桿的螺紋方位區分,可分為明桿閘閥和暗桿閘閥兩種。
