當前位置:首頁 > 閥門種類 > 閥門 > 不銹鋼閥門 > 不銹鋼四通法蘭球閥

Q46F-16P不銹鋼四通法蘭球閥

Q46F-16P不銹鋼四通法蘭球閥
  • <產品信息>
  • 產品型號:Q46F-16P
  • 產品口徑:DN150-DN600
  • 壓力等級:1.6-4.0Mpa
  • 產品材質:不銹鋼
  • 電話矢量圖021-31007787
  • 郵箱矢量圖cnklfm@163.com
  • 微信矢量圖18121388846
    15706269064
  • QQ矢量圖959210378
  • 產品介紹
  • 訂貨說明
  • 產品服務
  • 上海昆煉閥門制造有限公司專注于管道流體控制,為用戶提供不銹鋼四通法蘭球閥選型、設計、非標訂制等,常規產品咨詢,我們可提供相關標準、圖紙、參數、使用說明及原理介紹,方便用戶根據實際需求做出合理的選型。

    Q46F-16P不銹鋼四通法蘭球閥介紹

    Q46F-16P不銹鋼四通法蘭球閥為X形垂直通道的球閥,特點是球體的兩條通道為X形狀布置,四個通道的口徑均布于球體圓周截面上,當球體沿著順時針旋轉90°的時候,能使相對的兩個流道之間實現兩兩互通。

    不銹鋼四通法蘭球閥只用操作板手或執行器將球體轉動90°,可同時對兩種使用介質的流向進行切換,方便而又較快。

    Q46F-16P不銹鋼四通法蘭球閥技術參數

    公稱壓力PN(MPa) 試驗壓力
    殼體 高壓液密封 低壓氣密封
    1.6 2.4 1.76 0.6
    2.5 3.75 2.75
    4.0 6.0 4.4
    CLASS150 3.0 2.2
    適用工況 適用介質 水、油品、氣等非腐蝕介質和酸堿腐蝕介質
    適用溫度 -28~350℃
    應用規范 連接法蘭 JB79-59、GB9113、HG20592-97、ANSI B16.5
    檢驗試驗 GB9/T9092-99、API598

    Q46F-16P不銹鋼四通法蘭球閥部件材質

    零件名稱 材質
    GB ASTM
    閥體、閥蓋 WCB A216-WCB
    密封圈 PTFE、對位聚苯 PTFE、對位聚苯
    球體Ball 1Cr18Ni9Ti SS 304
    閥座、閥桿 2Cr13 A246-416
    雙頭螺柱 35CrMoA A193-B7

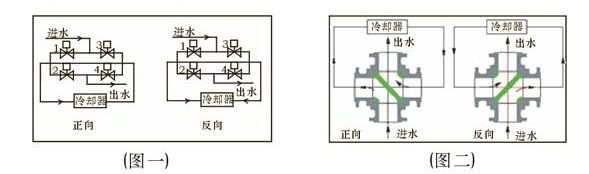

    Q46F-16P不銹鋼四通法蘭球閥流道示意圖

    不銹鋼四通法蘭球閥流向示意圖- 上海昆煉閥門制造有限公司

    Q46F-16P不銹鋼四通法蘭球閥外形尺寸

    公稱壓力 主要尺寸 公稱通徑DN
    15 20 25 32 40 50 65 80 100 125 150 200
    PN1.6MPa L 150 150 180 200 220 240 260 280 320 380 440 550
    PN2.5MPa L1 75 75 90 100 110 120 130 140 160 190 220 275
    PN4.0MPa H 90 90 102 115 135 140 155 185 210 275 305 335
    CLASS150 W 140 140 155 250 250 350 350 420 700 1000 1300 1800
    聲明:本文中文字、數據、圖片均適用于參考,若有修改恕不另行通知,不銹鋼四通法蘭球閥的具體性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-31007787。
  • Q46F-16P-不銹鋼四通法蘭球閥訂貨注意事項

    獲取Q46F-16P-不銹鋼四通法蘭球閥報價或訂購產品時請?zhí)峁┮韵聟?

    執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;

    公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");

    公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。

    連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;

    使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃氣體,固液共存流體,等等,粘稠介質需提供粘度;

    使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;

    閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;

    密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);

    驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;

    閥門Kv/Cv值:若對流量有要求,需提出;

    以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。

    若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;

    若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;

    產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;

    報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;

    Q46F-16P-不銹鋼四通法蘭球閥使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。
