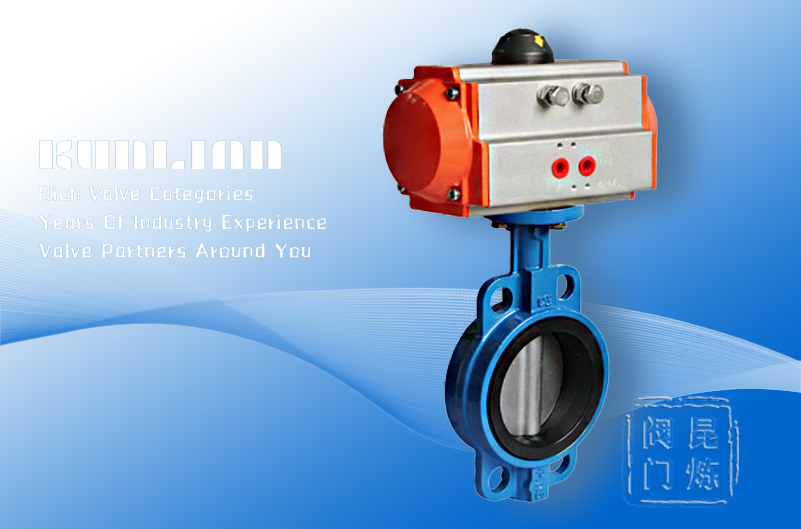

D671X-10U氣動塑料蝶閥具有閥體重量輕、耐腐蝕性、材質衛生、易拆卸、維護簡單等特點。氣動塑料蝶閥被應用于多個領域,如一般水和生飲水的管路系統、排水和污水管路系統、鹽水和海水管路系統、酸堿和化學溶液系統等多個行業。
1、氣動塑料蝶閥符合標準要求。
2、氣動塑料蝶閥具有優良的強度和韌性,管壁平潔光滑,輸送流體時具有較小的磨擦阻力和附著力。
3、氣動塑料蝶閥具有優良的耐化學腐蝕性能,阻燃性能為自熄性。
4、氣動塑料蝶閥重量輕。低熱傳導性能。
5、耐老化性能,使正常使用長。
根據不同控制和要求可選擇下列附件:
回訊器:也叫限位開關,遠程反饋開關信號(可選防爆)。
電磁閥:雙作用選二位五通、單作用選二位三通(可選防爆)。
三聯件:可對氣源穩壓、過濾、氣缸加潤滑油。
手輪機構:轉動手輪機構,可實現手動開、關閥。
電氣定位器:輸入4~20mA信號,實現閥門調節功能。
氣動塑料蝶閥訂貨說明:
1、氣動執行器類型:雙作用、單作用
2、介質類型、溫度、壓力
3、所需附件:電磁閥、定位器、信號反饋、氣源處理三聯件、手動機構
公稱通徑 | DN50~300mm |
公稱壓力 | PN1.0、1.6MPa |
閥軸材質 | 碳素鋼、304/316/316L不銹鋼 |
閥體材質 | UPVC、CPVC、PP |
閥板材質 | UPVC、CPVC、PP、PTFE |
閥座密封 | EPDM、NBR、FPM |
結構形式 | A型 |
溫度 | EPDM≤80℃、NBR≤68℃、FPM≤80℃ |
適用介質 | 水、PVC兼容的食品工業化學溶劑 |
特點 | 重量輕、耐腐蝕、衛生、流阻小 |
公稱通徑DN | A | B | C | D | E | 執行器型號 |
壓力 | 1.0/1.6 | 1.0/1.6 | 1.0/1.6 | 1.0/1.6 | 1.0/1.6 | 僅供參考 |
50 | 140 | 194 | 80 | 59 | 43 | ATD-50 |
65 | 158 | 220 | 86 | 75 | 47.5 | ATD-63 |
80 | 158 | 225 | 97 | 75 | 47.5 | ATD-63 |
100 | 210 | 267 | 112 | 85 | 57.2 | ATD-75 |
125 | 248 | 310 | 125 | 98 | 66 | ATD-88 |
150 | 248 | 323 | 140 | 98 | 74 | ATD-88 |
200 | 268 | 350 | 184 | 110 | 87.5 | ATD-100 |
250 | 268 | 379 | 220 | 110 | 110 | ATD-100 |
300 | 315 | 464 | 256 | 127 | 129 | ATD-125 |
獲取D671X-10U-氣動塑料蝶閥報價或訂購產品時請?zhí)峁┮韵聟?shù):
執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;
公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");
公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。
連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;
使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃氣體,固液共存流體,等等,粘稠介質需提供粘度;
使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;
閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;
密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);
驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;
閥門Kv/Cv值:若對流量有要求,需提出;
以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。
若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;
若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;
產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;
報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;
D671X-10U-氣動塑料蝶閥使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。
