J944X電動角式排泥閥常用于城市水廠、污水處理廠的沉淀池底排放污泥用。排泥閥的適用介質為原生污水,介質的溫度一般應小于50℃,其工作水深小于10米。排泥閥的動力源主要有:手動、氣動、電動、液動;結構形式主要有:活塞、隔膜、角型。注意:排泥閥應安裝在原管線的底部,并選用與排污水流成切線的排泥三通,還應考慮到排放過程中沖刷對附件基礎的影響,排泥閥安裝完畢后應關閉。
J944X電動排泥閥由直通式閥體、支架和電動頭等三大部分組成,由電動頭帶動閥板開啟或關閉,當停電時也可用手動開啟或關閉,一閥兩種開啟或關閉,閥板為軟密封,關閉后密封性能好。適用于水處理廠沉淀池,污泥池,用以排放水池內泥沙,污物及廢水。該閥采用雙室隔膜結構,運動無磨損,不因雜質而漏水,對泥沙淤積,潤滑、密封性能好,采用襯膠閥板,閥座斜度開口不易沉積泥雜物,驅動介質壓力低,采用電動集中控制,使用長。
1、供介質為液、氣的管路上作截流作用;
2、供各型凈化設備及池子外部或管道上作排泥、排污用。
公稱通徑 | DN40-DN400 | 公稱壓力 | 1.6Mpa | 適用溫度 | 常溫 |
驅動電壓 | 200V/380V | 連接標準 | GB/T17241.6-98 | 試壓標準 | QB/T13927-92 |
閥體 | 鑄鐵/碳鋼 | 支架 | 鑄鐵/碳鋼 | 閥桿 | 不銹鋼 | 閥板 | 球墨鑄鐵/熱合橡膠 |

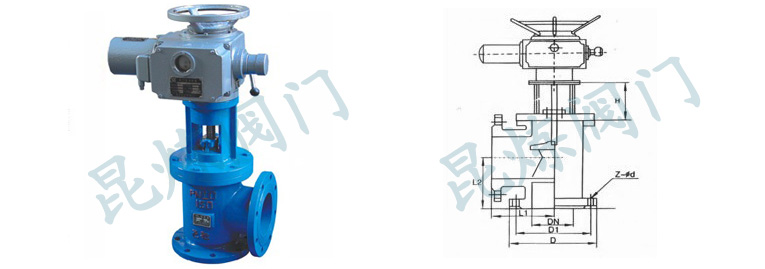

公稱通徑 | L1 | L2 | H | D | D1 | z-d |
50 | 110 | 95 | 200 | 165 | 125 | 4-8 |
80 | 135 | 125 | 230 | 200 | 160 | 4-8 |
100 | 160 | 125 | 250 | 220 | 180 | 8-18 |
150 | 205 | 145 | 300 | 285 | 340 | 8-23 |
200 | 220 | 185 | 350 | 340 | 295 | 8-23 |
250 | 260 | 205 | 400 | 395 | 350 | 12-23 |
300 | 280 | 245 | 450 | 445 | 400 | 12-23 |
400 | 335 | 310 | 550 | 656 | 515 | 16-25 |
獲取J944X-電動角式排泥閥報價或訂購產品時請?zhí)峁┮韵聟?shù):
執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;
公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");
公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。
連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;
使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃?xì)怏w,固液共存流體,等等,粘稠介質需提供粘度;
使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;
閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;
密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);
驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;
閥門Kv/Cv值:若對流量有要求,需提出;
以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。
若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;
若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;
產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;
報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;
J944X-電動角式排泥閥使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。
