當前位置:首頁 > 閥門種類 > 排泥閥 > 快開排泥閥 > 隔膜快開排泥閥

JM744X隔膜快開排泥閥

JM744X隔膜快開排泥閥
  • <產品信息>
  • 產品型號:JM744X
  • 產品口徑:DN80-DN300
  • 壓力等級:1.0Mpa
  • 產品材質:鑄鐵、球鐵、鑄鋼
  • 電話矢量圖021-31007787
  • 郵箱矢量圖cnklfm@163.com
  • 微信矢量圖18121388846
    15706269064
  • QQ矢量圖959210378
  • 產品介紹
  • 訂貨說明
  • 產品服務
  • 上海昆煉閥門制造有限公司專注于管道流體控制,為用戶提供隔膜快開排泥閥選型、設計、非標訂制等,常規產品咨詢,我們可提供相關標準、圖紙、參數、使用說明及原理介紹,方便用戶根據實際需求做出合理的選型。

    JM744X隔膜快開排泥閥介紹

    JM744X隔膜快開排泥閥常用于城市水廠、污水處理廠的沉淀池底排放污泥用。排泥閥的適用介質為原生污水,介質的溫度一般應小于50℃,其工作水深小于10米。排泥閥的動力源主要有:手動、氣動、電動、液動;結構形式主要有:活塞、隔膜、角型。注意:隔膜快開排泥閥應安裝在原管線的底部,并選用與排污水流成切線的排泥三通,還應考慮到排放過程中沖刷對附件基礎的影響,排泥閥安裝完畢后應關閉。

    JM744X隔膜快開排泥閥采用雙室隔膜傳動機構替代活塞式,使用長。是一種由液壓源或氣動源作執行機構的角型截?cái)囝?lèi)閥門,通常成排安裝在沉淀池底部外側壁,用以排池底沉淀的泥砂和污物。該閥由泥龍強化橡膠隔膜將閥門分為兩個腔室,接通液壓或氣動源,采用電動或手動二位四通換向閥控制,實現排泥。

    JM744X隔膜快開排泥閥性能特點

    1、采用雙室隔膜傳動替代活塞式閥門;

    2、密封性能好,采用襯膠閥板,閥座采用斜度開口不易沉積泥沙雜質;

    3、驅動介質壓低,不用另設加壓泵或空壓機,采用手動換向閥或電磁四通換向閥集中控制。

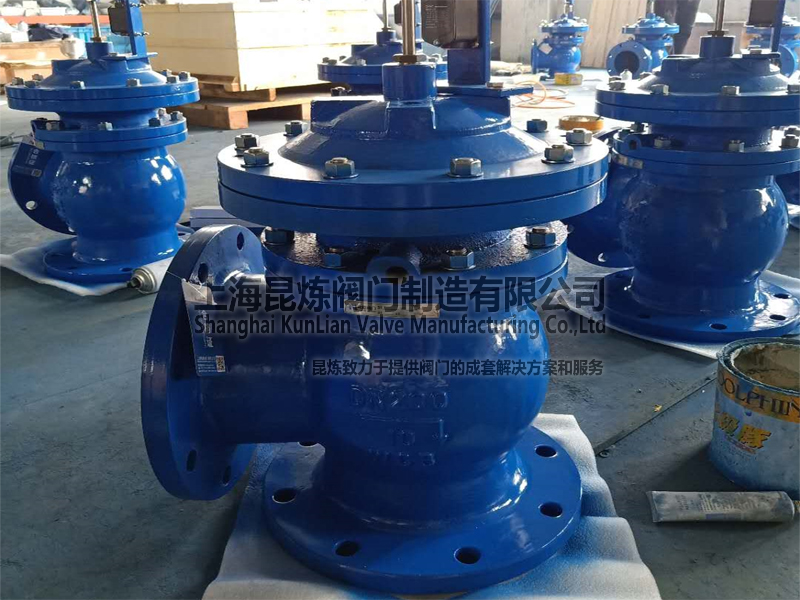

    JM744X隔膜快開排泥閥圖片

    JM744X隔膜快開排泥閥- 上海昆煉閥門制造有限公司

    JM744X隔膜快開排泥閥技術參數

    公稱通徑 DN40-DN450 公稱壓力 1.6Mpa 適用溫度 常溫 適用介質

    JM744X隔膜快開排泥閥部件材質

    閥體 鑄鐵/碳鋼 閥板 鑄鐵/碳鋼 閥桿 不銹鋼 拼帽 A3鋼 隔膜片 丁腈橡膠

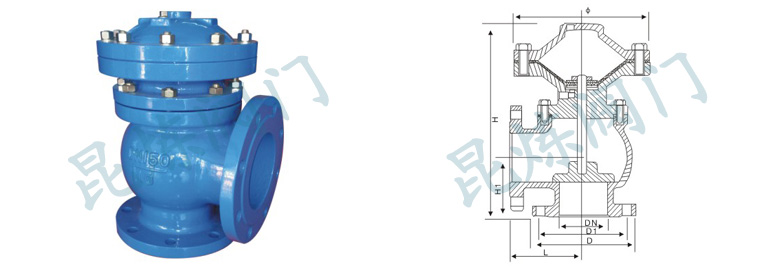

    JM744X隔膜快開排泥閥結構圖

    JM744X隔膜快開排泥閥結構圖- 上海昆煉閥門制造有限公司

    JM744X隔膜快開排泥閥外形尺寸

    公稱通徑 連接尺寸 進液接管(G)
    D D1 Φ L H1 H Z-Φ
    80 195 160 210 135 115 330 4-18 1/2"
    100 215 180 240 145 125 360 4-18 1/2"
    150 280 240 315 185 155 450 8-23 1/2"
    200 335 295 400 220 185 545 8-23 1/2"
    250 390 350 460 250 215 610 12-23 1/2"
    300 440 400 555 280 240 680 12-23 1/2"

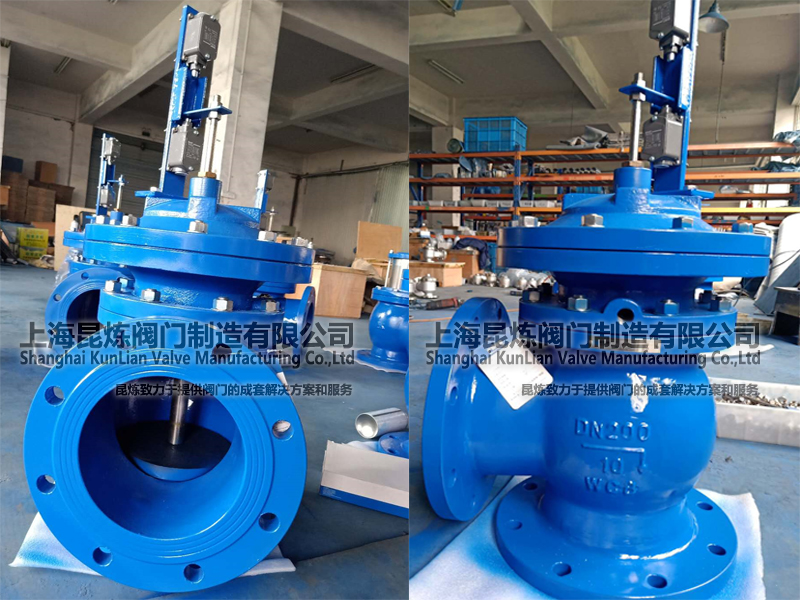

    JM744X隔膜快開排泥閥圖片

    隔膜快開排泥閥 JM744X- 上海昆煉閥門制造有限公司

    聲明:本文中文字、數據、圖片均適用于參考,若有修改恕不另行通知,隔膜快開排泥閥的具體性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-31007787。
  • JM744X-隔膜快開排泥閥訂貨注意事項

    獲取JM744X-隔膜快開排泥閥報價或訂購產品時請?zhí)峁┮韵聟?shù):

    執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;

    公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");

    公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。

    連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;

    使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃?xì)怏w,固液共存流體,等等,粘稠介質需提供粘度;

    使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;

    閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;

    密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);

    驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;

    閥門Kv/Cv值:若對流量有要求,需提出;

    以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。

    若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;

    若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;

    產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;

    報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;

    JM744X-隔膜快開排泥閥使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。
