當前位置:首頁 > 閥門種類 > 針型閥 > 焊接針型閥 > 承插焊接針型閥

FJ61W承插焊接針型閥

FJ61W承插焊接針型閥
  • <產品信息>
  • 產品型號:FJ61W
  • 產品口徑:DN06-DN25
  • 壓力等級:2.5-32Mpa
  • 產品材質:碳鋼、不銹鋼
  • 電話矢量圖021-31007787
  • 郵箱矢量圖cnklfm@163.com
  • 微信矢量圖18121388846
    15706269064
  • QQ矢量圖959210378
  • 產品介紹
  • 訂貨說明
  • 產品服務
  • 上海昆煉閥門制造有限公司專注于管道流體控制,為用戶提供承插焊接針型閥選型、設計、非標訂制等,常規產品咨詢,我們可提供相關標準、圖紙、參數、使用說明及原理介紹,方便用戶根據實際需求做出合理的選型。

    FJ61W承插焊接針型閥介紹

    FJ61W承插焊接針型閥是儀表測量管路系統中組成部分,主要有針型截止閥和針型球閥,其功用是作開啟或切斷管道通路用。針型閥的閥芯就是一個很尖的圓錐體。針型閥可用于高壓、高溫的管道介質里,但其公稱通徑較小。

    承插焊接針型閥是作為流量控制用的。閥瓣通常與閥桿做成一體,它有一個與閥座配合、針形頭部。而且承插焊接針型閥閥桿螺紋的螺距比一般普通截止閥的閥桿螺紋螺距要細。在通常情況下,承插焊接針型閥閥座孔的尺寸比管道尺寸小。

    FJ61W承插焊接針型閥特性

    1、制造標準:GB/T12224-2005 JB/T7747-1995

    2、連接形式:承插焊連接

    3、結構特征:錐面活動閥瓣,帶散熱式

    4、閥門檢驗與試驗:JB/T9092-1999

    5、公稱壓力:≤10000Psi

    6、適用工作溫度:-29℃~+538℃

    7、適用介質:水、油、氣等腐蝕性與非腐蝕性介質

    8、公稱通徑:DN6、DN10、DN15、DN20、DN25…

    FJ61W承插焊接針型閥主要零件材料

    序號 NO. 零件名稱 Part name 材質 Material
    1 閥體 Body 20# A105 SS304 SS304L SS316 SS316L
    2 閥蓋墊片 Bonnet Gasket 紫銅(Red copper) PTFE
    3 閥蓋Bonnet 20# A105 SS304 SS304L SS316 SS316L
    4 填料墊 Packing Seat PTFE 柔性石墨 金屬盤根
    5 填料 Packing PTFE 柔性石墨(Expanded Graphite)
    6 填料壓蓋 Packing Gland 20# A105 SS304 SS304L SS316 SS316L
    7 鎖緊螺母 Lock Nut 20# A105 SS304 SS304L SS316 SS316L
    8 閥桿 Stem 20# A105 SS304 SS304L SS316 SS316L
    9 手輪 Handle 20# A105 SS304 SS304L SS316 SS316L
    10 帶帽螺母 Hooded Nut 20# A105 SS304 SS304L SS316 SS316L

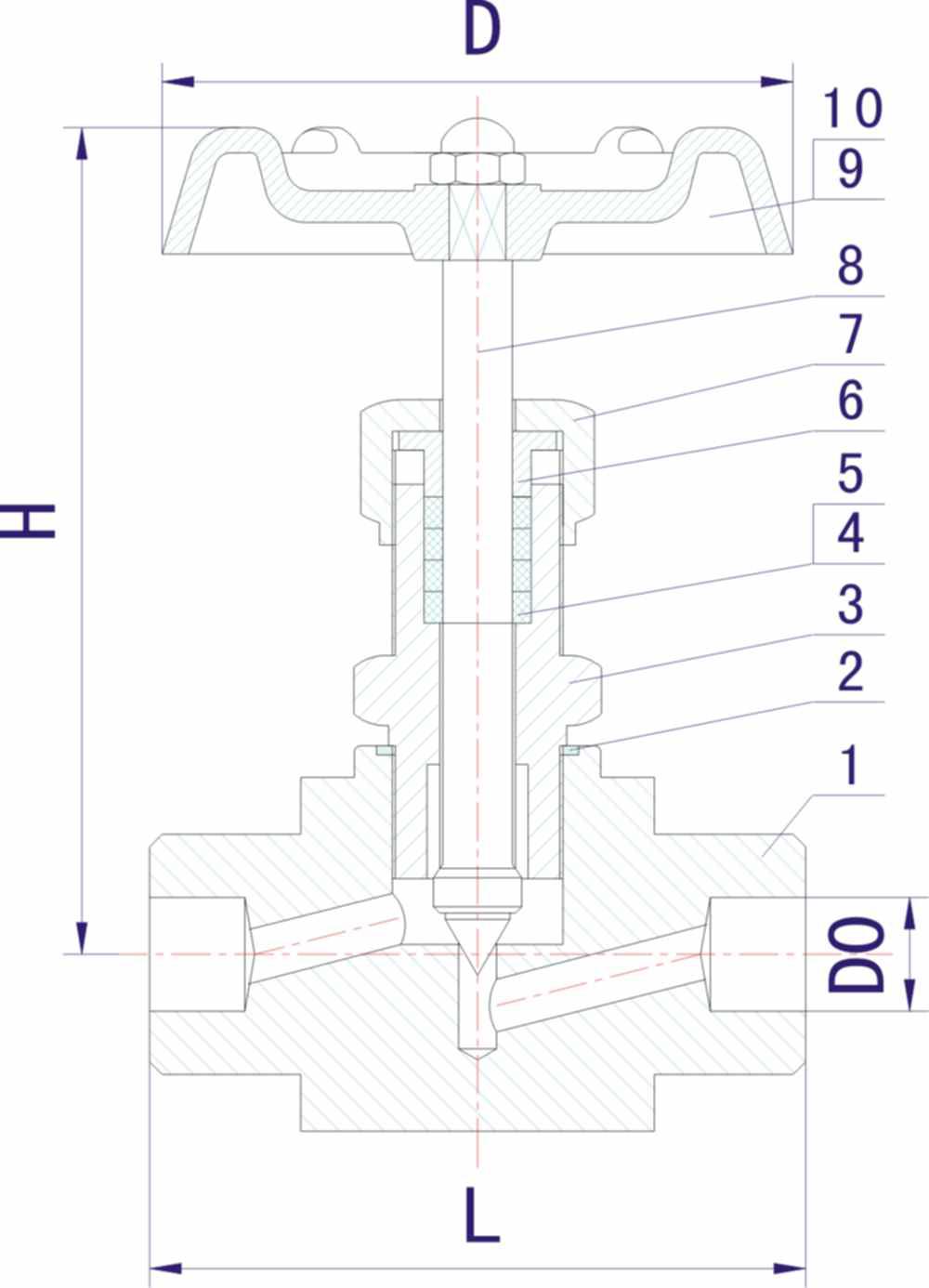

    FJ61W承插焊接針型閥結構圖

    FJ61W承插焊接針型閥結構圖- 上海昆煉閥門制造有限公司

    FJ61W承插焊接針型閥外形尺寸

    NO 公稱通徑 DN D0 D L H
    FJ61W DN6 ø14 ø70 60 74
    FJ61W DN10 ø18 ø80 60 85
    FJ61W DN15 ø22 ø80 65 102

    FJ61W承插焊接針型閥選型

    FJ61W承插焊接針型閥選型- 上海昆煉閥門制造有限公司

    聲明:本文中文字、數據、圖片均適用于參考,若有修改恕不另行通知,承插焊接針型閥的具體性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-31007787。
  • FJ61W-承插焊接針型閥訂貨注意事項

    獲取FJ61W-承插焊接針型閥報價或訂購產品時請?zhí)峁┮韵聟?shù):

    執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;

    公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");

    公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。

    連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;

    使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃氣體,固液共存流體,等等,粘稠介質需提供粘度;

    使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;

    閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;

    密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);

    驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;

    閥門Kv/Cv值:若對流量有要求,需提出;

    以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。

    若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;

    若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;

    產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;

    報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;

    FJ61W-承插焊接針型閥使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。
