J23W外螺紋針型截止閥

J23W外螺紋針型截止閥
  • <產品信息>
  • 產品型號:J23W
  • 產品口徑:DN06-DN40
  • 壓力等級:1.6-32Mpa
  • 產品材質:碳鋼、不銹鋼
  • 電話矢量圖021-31007787
  • 郵箱矢量圖cnklfm@163.com
  • 微信矢量圖18121388846
    15706269064
  • QQ矢量圖959210378
  • 產品介紹
  • 訂貨說明
  • 產品服務
  • 上海昆煉閥門制造有限公司專注于管道流體控制,為用戶提供外螺紋針型截止閥選型、設計、非標訂制等,常規產品咨詢,我們可提供相關標準、圖紙、參數、使用說明及原理介紹,方便用戶根據實際需求做出合理的選型。

    J23W外螺紋針型截止閥介紹

    J23W外螺紋針型截止閥是儀表測量管路系統中組成部分,主要有針型截止閥和針型球閥,其功用是作開啟或切斷管道通路用。外螺紋針型截止閥的閥芯就是一個很尖的圓錐體,由此得名。針型閥可用于高壓、高溫的管道介質里,但其公稱通徑較小。

    外螺紋針型截止閥閥瓣通常與閥桿做成一體,它有一個與閥座配合、針形頭部。而且外螺紋針型截止閥閥桿螺紋的螺距比一般普通截止閥的閥桿螺紋螺距要細。在通常情況下,外螺紋針型截止閥閥座孔的尺寸比管道尺寸小。

    J23W外螺紋針型截止閥性能特點

    1、緊湊而輕便;

    2、四氟密封壓力裝置;

    3、螺紋下的密封填料可以以免螺紋被流體介質所腐蝕;

    4、兩個流量口,有流量方向。

    J23W外螺紋針型截止閥技術參數

    公稱通徑:DN6-DN25

    公稱壓力:≤10000Psi

    適用介質:水、蒸汽、油品、氣體

    適用溫度:-29℃~538℃

    制造標準:GB/T12224-2005JB/T7747-1995

    試驗標準:GB/T13927-1992

    J23W外螺紋針型截止閥部件材質

    序號 零件名稱 材質屬性
    1 焊接接管 20# A105 SS304 SS304L SS316 SS316L
    2 平墊圈 PTFERTFE
    3 連接螺母 20# A105 SS304 SS304L SS316 SS316L
    4 閥體 20# A105 SS304 SS304L SS316 SS316L
    5 閥蓋墊片 紫銅PTFE
    6 閥蓋 20# A105 SS304 SS304L SS316 SS316L
    7 填料墊 PTFE柔性石墨金屬盤根
    8 填料 PTFE柔性石墨
    9 填料壓蓋 20# A105 SS304 SS304L SS316 SS316L
    10 鎖緊螺母 20# A105 SS304 SS304L SS316 SS316L
    11 閥桿 20# A105 SS304 SS304L SS316 SS316L
    12 手柄 20# A105 SS304 SS304L SS316 SS316L
    13 帶帽螺母 20# A105 SS304 SS304L SS316 SS316L

    J23W外螺紋針型截止閥結構圖、外形尺寸

    J23W外螺紋針型截止閥結構圖- 上海昆煉閥門制造有限公司

    DN M Φ L1 L H DO
    DN6 M20*1.5 Φ14 66 140 96 63
    DN10 M24*1.5 Φ18 78 160 115 78
    DN15 M30*2 Φ22 94 180 122 100
    DN20 M36*2 Φ28 108 220 156 110
    DN25 M39*2 Φ33 110 230 170 140

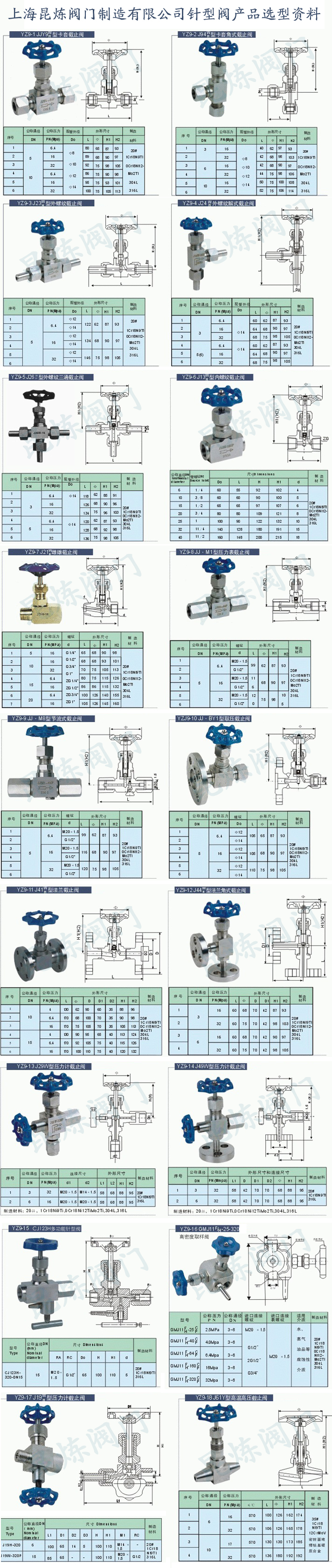

    J23W外螺紋針型截止閥選型

    J23W外螺紋針型截止閥選型- 上海昆煉閥門制造有限公司

    聲明:本文中文字、數據、圖片均適用于參考,若有修改恕不另行通知,外螺紋針型截止閥的具體性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-31007787。
  • J23W-外螺紋針型截止閥訂貨注意事項

    獲取J23W-外螺紋針型截止閥報價或訂購產品時請?zhí)峁┮韵聟?shù):

    執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;

    公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");

    公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。

    連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;

    使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃氣體,固液共存流體,等等,粘稠介質需提供粘度;

    使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;

    閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;

    密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);

    驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;

    閥門Kv/Cv值:若對流量有要求,需提出;

    以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。

    若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;

    若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;

    產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;

    報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;

    J23W-外螺紋針型截止閥使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。

  • 我們以質量為基礎,為經濟發展帶來放心的產品
    服務宗旨:用心、準確、周到。
    服務目標:服務質量使客戶滿意。
    服務效率:保修期內或保修期外如設備出現故障,供方在接到通知后,如需現場解決的,本地區6-12小時內予以答復或派員處理,外地24-48小時內予以答復或派員處理,并做到問題不解決服務人員不撤離。
    服務原則:J23W-外螺紋針型截止閥保修期為十二個月,在保修期內一律實行:保質、保量、保修等。
