T40H手動調節閥只適用于公稱壓力≤1.6MPa和≤2.5MPa和介質溫度t≤200℃和≤350℃的蒸汽或熱水管路上作為調節流量之用。按順時針旋轉手輪可關閉手動調節閥,這時閥桿帶動閥瓣下降,直使兩錐形密封面接觸達到嚴密將管路關閉為止,手動調節閥適用于城市集中供熱或區域供熱的節能產品,以調節流量為主。
1、符合供熱供況,采用手動調節閥的支線及熱力點可以按著設計工況進行流量調節,達到好的溫度工況,這種調節閥比閘閥、截止閥調節性能好,它具有近似直線調節性能。因此,各采暖建筑物的冷熱不均現象得到改良。
2、節省能源:熱力管網由于溫度壓力不穩定,造成某些分支流量過大,使一些建筑溫度過高,用戶開窗戶,達到節省能源的目的。
3、優化網管水力的工況:手動調節閥能按照額定流量進行控制,將網管超量運行的流量減少,使原來的水工況程度得到的優化。
零件名稱 | 材料 |
閥體、閥蓋、填料壓蓋 | 灰鑄鐵、鑄鋼、不銹鋼、黃銅 |
閥桿、閥瓣、密封圈 | 不銹鋼 |
閥桿螺母 | 黃銅 |

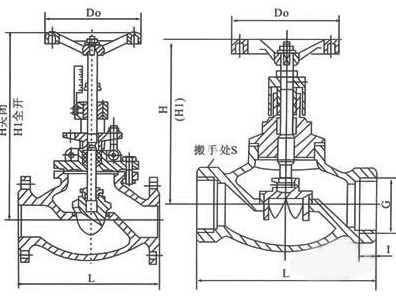

型號 | 尺寸(MM) | |||||||||||||||||||
DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | |
T40H-10 T40H-10 |
L | 622 | 698 | 787 | 914 | 978 | 978 | 1295 | ||||||||||||
H | 914 | 914 | 968 | 968 | 1100 | 1440 | 1790 | |||||||||||||
H1 | 1074 | 1074 | 1168 | 1168 | 1350 | 1440 | 1790 | |||||||||||||
D0 | ||||||||||||||||||||
T40H-16 T40H-16C TS40H-16 TS40H-16C TJ40H-25 TS40H-25 |
L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | |||||||
H | 160 | 160 | 182 | 192 | 250 | 264 | 380 | 413 | 466 | 540 | 623 | 687 | ||||||||
H1 | 172 | 172 | 195 | 210 | 273 | 290 | 426 | 468 | 530 | 613 | 698 | 777 | ||||||||
D0 | 65 | 65 | 80 | 80 | 120 | 120 | 200 | 200 | 240 | 260 | 360 | 400 | ||||||||
TJ10H-10 TJ10H-16C TJ10H-25 |
L | 90 | 100 | 120 | 140 | 170 | 200 | |||||||||||||
H | 150 | 160 | 182 | 192 | 250 | 264 | ||||||||||||||
H1 | 160 | 170 | 197 | 207 | 270 | 284 | ||||||||||||||
D0 | 80 | 80 | 80 | 90 | 100 | 120 |
獲取T40H-手動調節閥報價或訂購產品時請?zhí)峁┮韵聟?shù):
執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;
公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");
公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。
連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;
使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃?xì)怏w,固液共存流體,等等,粘稠介質需提供粘度;
使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;
閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;
密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);
驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;
閥門Kv/Cv值:若對流量有要求,需提出;
以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。
若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;
若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;
產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;
報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;
T40H-手動調節閥使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。
