ZSQ、ZQGP氣動活塞快速切斷閥

ZSQ、ZQGP氣動活塞快速切斷閥
  • <產品信息>
  • 產品型號:ZSQ、ZQGP
  • 產品口徑:DN25-DN200
  • 壓力等級:1.6-6.4Mpa
  • 產品材質:鑄鋼、不銹鋼
  • 電話矢量圖021-31007787
  • 郵箱矢量圖cnklfm@163.com
  • 微信矢量圖18121388846
    15706269064
  • QQ矢量圖959210378
  • 產品介紹
  • 訂貨說明
  • 產品服務
  • 上海昆煉閥門制造有限公司專注于管道流體控制,為用戶提供氣動活塞快速切斷閥選型、設計、非標訂制等,常規產品咨詢,我們可提供相關標準、圖紙、參數、使用說明及原理介紹,方便用戶根據實際需求做出合理的選型。

    ZSQ、ZQGP氣動活塞快速切斷閥介紹

    ZSQ、ZQGP氣動活塞快速切斷閥是工業生產中自動化控制的執行單元,它按照調節儀表的信號要求切斷和開啟,也可以單獨切斷和開啟,以符合系統對壓力、溫度、流量和液位等參數的控制要求。該產品具有結構簡單、工作、維修方便的優點,應用于石油、化工、電力、輕紡等行業的自動化控制系統中。

    ZSQ、ZQGP氣動活塞快速切斷閥型號、規格

    類別 軟密封 硬密封
    常溫型 高溫型 低溫型
    型號 ZSQ-16K(B)
    ZSQ-25K(B)
    ZSQ-40K(B)
    ZSQ-64K(B)
    ZSQ-16K(B)G
    ZSQ-25K(B)G
    ZSQ-40K(B)G
    ZSQ-64K(B)G
    ZSQ-16K(B)D
    ZSQ-25K(B)D
    ZSQ-40K(B)D
    ZSQ-64K(B)D
    規格 DN20-DN200;DN250-DN350

    ZSQ、ZQGP氣動活塞快速切斷閥型號編制說明

    Z:執行器大類;

    S:氣缸活塞式;

    Q:切斷閥

    -16(25)(40)(64) 公稱壓力類別,16:1.6Mpa;64:64MPa

    K:氣開式(常閉型閥門,氣源氣壓增加時閥開啟)

    B:氣閉式(常開型閥門,氣源氣壓增加時閥關閉)

    G:高溫型

    D:低溫型

    ZSQ、ZQGP氣動活塞快速切斷閥技術參數與性能指標

    公稱通徑 20 25 32 40 50 65 80 100 125 150 200
    氣缸直徑 81 116 135 156 205 252
    信號壓力 400~600
    流量特性 快開
    行程 8 12 20 25 40 50
    額定流量系數(Kv) 8 12 17 29 43 70 110 165 270 440 690
    允許泄漏量(ml/min) 0(軟密封)    Ⅵ級(硬密封GB/T4213-92)
    切斷時間 ≤1.5S ≤2.5S ≤3.5S
    工作溫度(℃) -20~200(常溫型)  -60~550(高溫型)  -250~-60(低溫型)
    流量特性 快開(on-off)
    公稱壓力PN MPa 1.6,2.5,4.0,6.4(6.3)/2.0,5.0,11.0
    Bar 16,25,40,64(63)/20,50,110
    Lb ANSI:Class150、Class300、Class600
    允許壓差(Mpa) 6.4 4.8 3.0 1.6 1.6 1.0 0.8 0.8 0.55
    閥體材質 HT200  ZG230-450  ZG1Cr18Ni9  ZG0Cr18Ni12Mo2Ti
    氣源接頭 M10×1(DN15-100),  M16×1.5(DN125-350)

    注:允許壓差是指按標準氣缸執行機構配制的數據。如用戶需要增大允許壓差,可以通過變換氣缸執行機構或彈簧來符合用戶的需要。

    對于DN250-350切斷閥,根據用戶工藝參數設計。

    ZSQ、ZQGP氣動活塞快速切斷閥可配附件

    大手輪、簡式手輪、電磁閥、行程開關(觸點回訊器)、空氣過濾減壓器、O形密封圈(GB1235-76)。

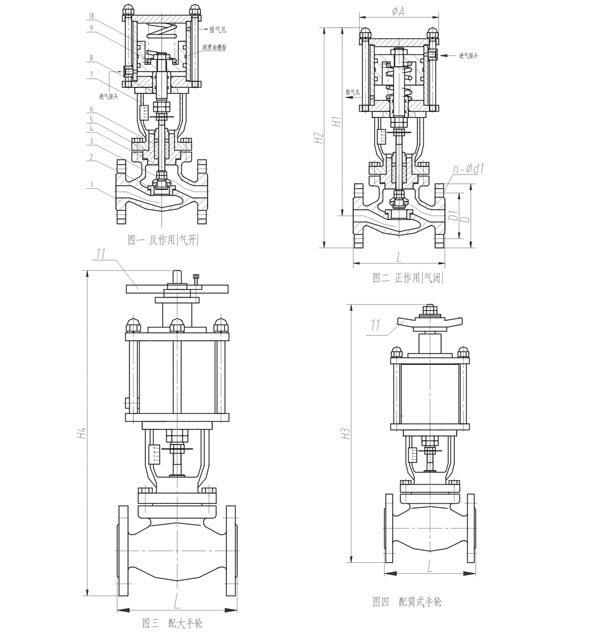

    ZSQ、ZQGP氣動活塞快速切斷閥結構圖

    其主要零件如下:

    1、閥體;2、閥座;3、閥芯;4、閥桿;5、閥蓋;6、密封填料;7、支架;8、推桿;9、彈簧;10、活塞;11、手輪;(可配大手輪或簡式手輪)當用戶需要;或者在系統要求不變,不連續生產的場合,當氣動系統失靈或氣源不足時,可以通過手輪機構使切斷閥進入人工切斷與開啟。

    ZSQ型常溫型氣動活塞快速切斷閥外形尺寸PN16(圖一~圖四)

    DN L H1 H2 H3 H4 ΦA(chǔ) D D1 N×d1
    20 150 311 363.5 433.5 540 125 105 75 4-14
    25 160 311 368.5 443.5 545 125 115 85 4-14
    32 180 311 381 456 560 125 140 100 4-18
    40 200 336 411 501 590 170 150 110 4-18
    50 230 336 418.5 508.5 600 170 165 125 4-18
    65 290 422 514.5 624.5 695 182 185 145 4-18
    80 310 425 525 635 705 220 200 160 8-18
    100 350 425 535 645 715 220 220 180 8-18
    125 400 677 802 940 940 258 250 210 8-18
    150 480 695 837 990 990 350 285 240 8-22
    200 600 760 930 1035 1035 350 340 295 12-22

    注*PN25、PN40、PN64尺寸L、D、D1見法蘭標準(附錄部分)

    高溫型氣動活塞快速切斷閥結構圖、外形尺寸PN16

    DN H5 H6

    高溫型氣動活塞快速切斷閥結構圖

    20 443.5 620
    25 448.5 625
    32 461 640
    40 491 670
    50 498.5 680
    65 604.5 788.5
    80 615 795
    100 625 805
    125 700 940
    150 852.5 1090
    200 895 1135

    注*PN25、PN40、PN64尺寸L、D、D1見法蘭標準(附錄部分)

    低溫型氣動活塞快速切斷閥結構圖、外形尺寸

    公稱通徑 L -100℃~200℃ -250℃

    低溫型氣動活塞快速切斷閥結構圖

    H7 H H7 H
    20 150 700 1225 900 1425
    25 160 700 1280 900 1480
    32 180 700 1290 900 1490
    40 200 700 1410 900 1610
    50 230 700 1435 900 1635
    65 290 800 1650 1000 1850
    80 310 800 1665 1000 1865
    100 350 800 1665 1000 1665
    125 400 900 2040 1100 2240
    150 480 900 2050 1100 2250
    200 600 900 2080 1100 2280

    ZSQ、ZQGP氣動活塞快速切斷閥連接尺寸及標準

    法蘭按(GB/T9113-2000(默認標準),也可按JB/T79.1-94,JB/T79.2-94,或HG20592~HG20635-97

    法蘭密封面型式:PN16為凸面法蘭;PN25為凸面法蘭;PN40、PN64(63)為凹凸面法蘭,閥體為凹面法蘭

    法蘭端面距按GB12221-89(其它標準須指明)

    焊接連接坡口按:GB12224-89

    執行機構氣信號接口:內螺紋M10×1(DN≤100),內螺紋M16×1.5(DN>100)

    閥體法蘭及法蘭端面距離可以按用戶的標準,如ANSI,JIS,DIN等。
