ZJHM、ZXM氣動套筒調節閥

ZJHM、ZXM氣動套筒調節閥
  • <產品信息>
  • 產品型號:ZJHM、ZXM
  • 產品口徑:DN20-DN200
  • 壓力等級:1.6-6.4Mpa
  • 產品材質:鑄鋼、不銹鋼
  • 電話矢量圖021-31007787
  • 郵箱矢量圖cnklfm@163.com
  • 微信矢量圖18121388846
    15706269064
  • QQ矢量圖959210378
  • 產品介紹
  • 訂貨說明
  • 產品服務
  • 上海昆煉閥門制造有限公司專注于管道流體控制,為用戶提供氣動套筒調節閥選型、設計、非標訂制等,常規產品咨詢,我們可提供相關標準、圖紙、參數、使用說明及原理介紹,方便用戶根據實際需求做出合理的選型。

    ZJHM、ZXM氣動套筒調節閥介紹

    ZJHM、ZXM氣動套筒調節閥因?yàn)槠浞定性好、維護簡單而應用,可設計成平衡式消了閥瓣上的大部分靜態不平衡力,并有阻尼作用,可以減小流體流動引發振動,能用于壓差相對較大的場合,可選擇多彈簧氣動薄膜機構或電動執行機構等。

    ZJHM、ZXM氣動套筒調節閥標準規格

    閥體型式:直通鑄造球型閥體

    閥芯型式:平衡式套筒型閥芯

    公稱通徑:DN25~300 NPS 1〞~12〞

    公稱壓力:PN16~100 CLASS 150LB~600LB

    連接方式:法蘭:FF、RF、MF、RTJ

    焊接:SW、BW

    法蘭距:符合IEC 60534

    閥蓋形式:標準型(-5℃~230℃)

    散熱片型(-45℃~大于230℃場合)

    低溫加長型(-196℃~-45℃)、波紋管密封型

    填料:V型聚四氟乙烯填料、柔性石墨填料等

    密封墊:金屬夾石墨密封墊

    執行機構:氣動:多彈簧薄膜執行機構、活塞式執行機構

    表面涂漆:多種顏色

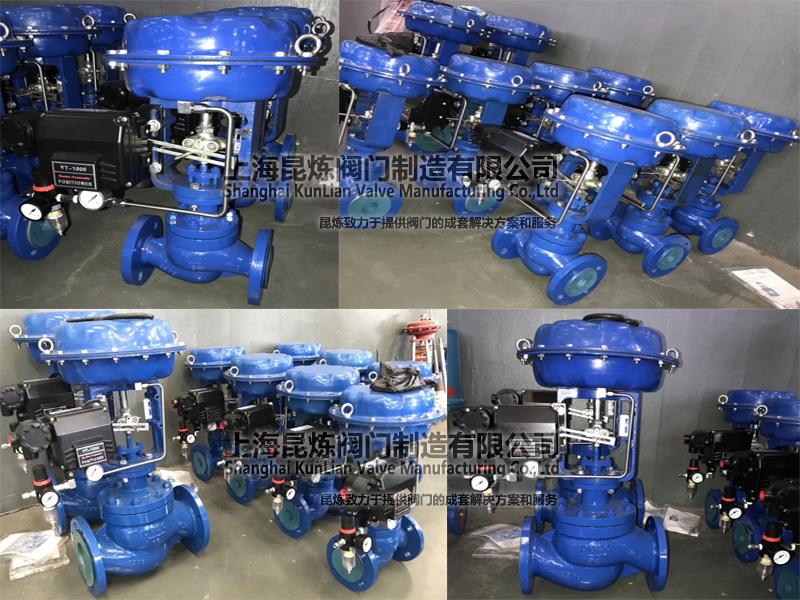

    ZJHM、ZXM氣動套筒調節閥圖片

    氣動套筒調節閥 ZJHM ZXM調節閥

    ZJHM、ZXM氣動套筒調節閥性能

    流量特性 直線、等百分比、快開
    可調范圍 50:1
    額定CV值 等百分比CV10~1400 ,直線CV11~1500
    允許泄漏量 硬密封平衡式:II級(0.5% 閥額定容量)軟密封平衡式:V級
    性能指標 氣動 電動
    基本誤差% ±1.5 ±1.0
    回差% ≤1.5 ≤1.0
    死區% ≤0.6 ≤1.0
    始終點偏差% ±2.5 ±2.5
    額定行程偏差% ≤2.5 ≤2.5

    ZJHM、ZXM氣動套筒調節閥選用參數表

    閥座直徑 25 32 40 50 65 80 100 125 150 200 250 300
    額定流量系數Cv 等百分比 10 16 25 40 63 100 160 250 400 630 1000 1400
    直線 11 17.6 27.5 44 69 110 176 275 440 690 1100 1500
    公稱通徑 行程 可選流量系數Cv(★標準型 ●推薦 ○定制)
    DN25 16mm
    DN32 25mm
    DN40
    DN50
    DN65 40mm
    DN80
    DN100
    DN125 60mm
    DN150
    DN200
    DN250 100mm
    DN300
    氣動執行機構
    膜片有效面積Ae (cm2)
    ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
    350 560 900 1600
    作用方式 彈簧范圍 金屬密封允許壓差(MPa)
    氣開 20-100KPa 3 2.25 2.25 1.95 2.36 2.04 1.67 1.41 1.41 1.14 0.65 0.55
    40-200KPa 6.4 6.4 6.4 6.4 6.4 6.4 6.4 6.4 6.4 6.4 1.55 1.4
    80-240KPa 6.4 6.4 6.4 6.4 6.4 6.4 6.4 6.4 6.4 6.4 4.08 4.08
    氣關 20-100KPa 1.5 1.13 1.13 0.98 1.18 1.02 0.84 0.71 0.71 0.57 0.65 0.55
    40-200KPa 4.5 3.38 3.38 2.93 3.54 3.06 2.51 2.12 2.12 1.71 1.8 1.55
    80-240KPa 6.4 6.4 6.4 6.4 6.4 6.4 5.85 4.94 4.94 4 4.08 3.65

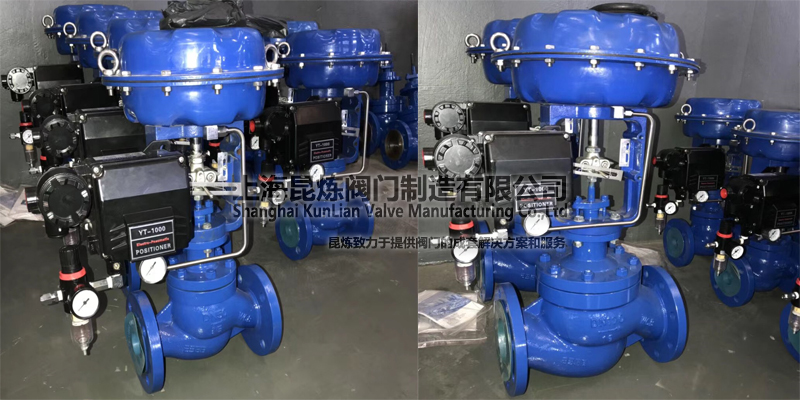

    ZJHM、ZXM氣動套筒調節閥圖片2

    ZJHM、ZXM氣動套筒調節閥- 上海昆煉閥門制造有限公司

    聲明:本文中文字、數據、圖片均適用于參考,若有修改恕不另行通知,氣動套筒調節閥的具體性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-31007787。
  • ZJHM、ZXM-氣動套筒調節閥訂貨注意事項

    獲取ZJHM、ZXM-氣動套筒調節閥報價或訂購產品時請?zhí)峁┮韵聟?shù):

    執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;

    公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");

    公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。

    連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;

    使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃?xì)怏w,固液共存流體,等等,粘稠介質需提供粘度;

    使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;

    閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;

    密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);

    驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;

    閥門Kv/Cv值:若對流量有要求,需提出;

    以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。

    若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;

    若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;

    產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;

    報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;

    ZJHM、ZXM-氣動套筒調節閥使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。
