GM真空隔膜閥利用閥桿將橡膠膜直接壓在閥座上,用來截止或接通真空系統;采用連接形式有活套法蘭連接、快卸法蘭連接、焊接式連接;焊接式連接又分焊接式I型連接(即兩端焊接),焊接式II型連接(即一端焊接,另一端接入)。閥門適用的工作介質為空氣及非腐蝕性氣體。GM真空隔膜閥特點:
真空隔膜閥用于接通或切斷真空(壓力)系統管路中的介質流。高真空隔膜閥應用于真空、乳制品、酒業、生物工程、食品、飲料及化工領域。高真空隔膜閥適用溫度:NBR-25~100℃;FKM-30~150℃。適用介質:空氣及非腐蝕性氣體。
閥門泄漏率 | ≤1.3×10-4 Pa.L/S. |
適用溫度 | -25~+80℃(丁腈橡膠)、-30~+150℃(氟橡膠) |
連接型式 | 使用壓力范圍(Pa) |
活套法蘭 | 0.6×106~1.3×10-4 |
焊接法蘭 | 1.6×106~1.3×10-4 |
快卸法蘭 | 0.1×106~1.3×10-4 |
螺紋連接 | 1.6×106~1.3×10-4 |
閥體:碳鋼、不銹鋼
隔膜:丁腈橡膠、氟膠
閥桿:不銹鋼

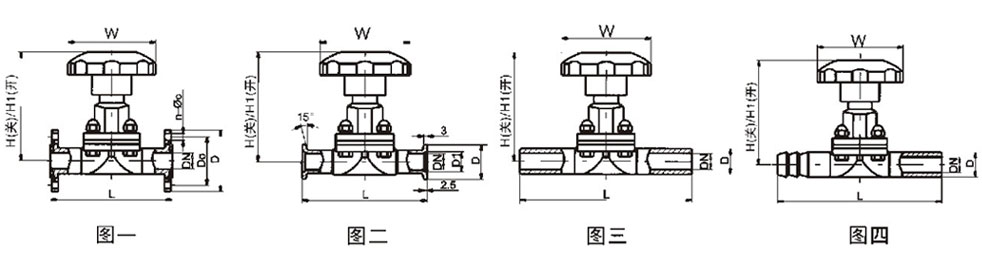

型號 | DN | Do | D | n-Φc | W | H/H1 | L |
GM-10 | 10 | 40 | 55 | 4-Φ6.6 | 65 | 89/99 | 75 |
GM-16 | 16 | 45 | 60 | 4-Φ6.6 | 80 | 89/99 | 108 |
GM-20 | 20 | 50 | 65 | 4-Φ6.6 | 80 | 91/102 | 118 |
GM-25 | 25 | 55 | 70 | 4-Φ6.6 | 80 | 110/123 | 120 |
GM-32 | 32 | 70 | 90 | 4-Φ9 | 80 | 129/138 | 146 |
GM-40 | 40 | 80 | 100 | 4-Φ9 | 120 | 139/159 | 150 |
GM-50 | 50 | 90 | 110 | 4-Φ9 | 120 | 159/186 | 180 |
型號 | DN | D1 | D | W | H/H1 | L |
GM-10 | 10 | 12.2 | 30 | 65 | 89/99 | 75 |
GM-16 | 16 | 17.2 | 30 | 80 | 89/99 | 108 |
GM-20 | 20 | 26.2 | 40 | 80 | 91/102 | 118 |
GM-25 | 25 | 26.2 | 40 | 80 | 110/123 | 120 |
GM-32 | 32 | 34.2 | 55 | 80 | 129/138 | 146 |
GM-40 | 40 | 41.2 | 55 | 120 | 139/159 | 150 |
GM-50 | 50 | 52.2 | 75 | 120 | 159/186 | 180 |
型號 | DN | D | W | H/H1 | L |
GM-10 | 10 | 17 | 65 | 89/99 | 75 |
GM-25 | 25 | 32 | 80 | 110/123 | 120 |
GM-40 | 40 | 45 | 120 | 139/159 | 150 |
GM-50 | 50 | 57 | 120 | 159/186 | 180 |
型號 | DN | D | W | H/H1 | L |
GM-10 | 10 | 17 | 65 | 89/99 | 75 |
GM-25 | 25 | 32 | 80 | 110/123 | 120 |
GM-40 | 40 | 45 | 120 | 139/159 | 150 |
GM-50 | 50 | 57 | 120 | 159/186 | 180 |
獲取GM-真空隔膜閥報價或訂購產品時請?zhí)峁┮韵聟?shù):
執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;
公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");
公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。
連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;
使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃?xì)怏w,固液共存流體,等等,粘稠介質需提供粘度;
使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;
閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;
密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);
驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;
閥門Kv/Cv值:若對流量有要求,需提出;
以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。
若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;
若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;
產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;
報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;
GM-真空隔膜閥使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。
