ZZYP、ZZYN、ZZYM自力式減壓閥

ZZYP、ZZYN、ZZYM自力式減壓閥
  • <產品信息>
  • 產品型號:ZZYP、ZZYN、ZZYM
  • 產品口徑:DN20-DN300
  • 壓力等級:1.6-6.4Mpa
  • 產品材質:碳鋼、不銹鋼
  • 電話矢量圖021-31007787
  • 郵箱矢量圖cnklfm@163.com
  • 微信矢量圖18121388846
    15706269064
  • QQ矢量圖959210378
  • 產品介紹
  • 訂貨說明
  • 產品服務
  • 上海昆煉閥門制造有限公司專注于管道流體控制,為用戶提供自力式減壓閥選型、設計、非標訂制等,常規產品咨詢,我們可提供相關標準、圖紙、參數、使用說明及原理介紹,方便用戶根據實際需求做出合理的選型。

    ZZYP、ZZYN、ZZYM自力式減壓閥介紹

    ZZYP、ZZYN、ZZYM自力式調節閥是一種不用外加能源,利用被控介質自身能量當動力源、引入執行膜室產生推力,控制節流元件運動達到自動調節。具有測量、執行、控制的綜合功能?稍跓o(wú)氣、無電的場所。應用于石油、化工、電站、輕工、印染工業部門自控系統中設備氣體、液體及蒸汽介質的減速壓、穩壓(用于閥后壓力調節)泄壓、穩壓(用于閥前壓力調節)的自動控制。根據用戶不同的工況條件可選用不同的閥芯結構型式以及不同執行機構,以達到控制目的。

    ZZYP、ZZYN、ZZYM自力式減壓閥產品型號

    類別 型號 類別 型號
    單座壓閉型 ZZYP-16~64B 單座壓閉型 ZZYP-16~64K
    雙座壓閉型 ZZYN-16~64B 雙座壓閉型 ZZYN-16~64K
    套筒壓閉型 ZZYM-16~64B 套筒壓閉型 ZZYM-16~64K

    注:

    1、壓閉型用于閥后壓力調節,當閥后壓力升高,閥門關閉,以達到減壓,穩壓的目的。

    2、壓開型用于閥后壓力調節,當閥后壓力升高,閥門打開,以達到泄壓,穩壓的目的。

    ZZYP、ZZYN、ZZYM自力式減壓閥主要技術參數

    公稱通徑DN(mm) 20 25 32 40 50 65 80 100 125 150 200
    閥座直徑DN(mm) 10 12 15 20
    額定流量系數Kv 1.8 2.4 4.4 4 11 20 30 48 75 120 190 300 480 760
    允許壓差(MPa) 2.5 2.0 1.6 1.0
    公稱壓力(MPa) 1.6 4.0 6.4
    固有流量特性 快開
    保證調壓閥正常工作
    的最小壓差P(MPa)
    0.05
    壓力分段范圍
    (KPa)
    15~50  40~80  60~100  80~140  120~80
    160~220 200~260 240~300 280~350 330~400
    380~450 430~500 480~560 540~620 600~700
    680~800 780~900 800~1000 900~2000
    工作溫度℃ 液體≤140;氣體≤80;配冷凝器和散熱片≤350
    適合介質 氣體、蒸汽、低粘度液體
    法蘭尺寸、型式 PN10、16、40GB9113-88、PN64JB/T7-94;PN10,16凸式,PN40,64凹式
    或根據用戶要求選配其它標準型式的法蘭(如:ANSI、JIS、DIN等標準) 
    結構長度 按GB12221-89標準
    可配附件 冷凝器(用于介質為蒸汽的場合)、散熱片等。
    執行機構信號接口 內螺紋M16×1.5

    注:壓力分段范圍可根據用戶要求進行設計。

    ZZYP、ZZYN、ZZYM自力式減壓閥主要性能指標注

    控制精度% ±8
    允許泄
    漏量
    硬密封(L/H) 單座(Ⅳ級):≤10-4閥額定容量:雙座、套筒(Ⅱ級)、≤5×10-3×閥額定容量
    軟密封(ml/min) DN(mm)
    20 25 32 40 50 65 80 100 125 150 200
    0.15 0.3 0.45 0.6 0.9 1.7 4.0 6.75

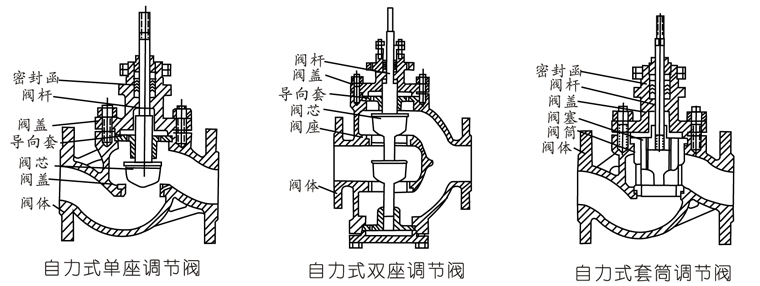

    ZZYP、ZZYN、ZZYM自力式減壓閥閥芯結構形式

    ZZYP、ZZYN、ZZYM自力式減壓閥閥芯結構形式- 上海昆煉閥門制造有限公司

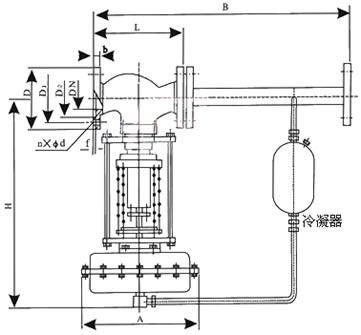

    ZZYP、ZZYN、ZZYM自力式減壓閥結構圖與尺寸

    ZZYP、ZZYN、ZZYM自力式減壓閥結構圖- 上海昆煉閥門制造有限公司

    公稱通徑(DN) 20 25 32 40 50 65 80 100 125 150 200
    L PN16、40 150 160 180 200 230 290 310 350 400 480 600
    PN64 230 230 260 260 300 340 380 430 500 550 650
    B 233 332 373 522 673 980 1200
    H

    調
    節


    MPa
    15~140 475 520 540 710 780 840 880 915
    120~300 455 500 520 690 760 800 870 880
    280~500 450 490 510 680 750 790 860 870
    480~1000 445 480 670 740 780 850 860
    600~1500 445 570 600 820 890 950 950 1000
    1000~2500 445 570 600 820 890 950 950 1000
    A

    調
    節


    MPa
    15~140 φ282 φ308
    120~300 φ232
    280~1000 φ196 φ196 φ282
    600~2500 φ85 φ96
    大約重量(Kg) 26 37 42 72 90 114 130 144 180
    導壓管接口螺紋 M16×15

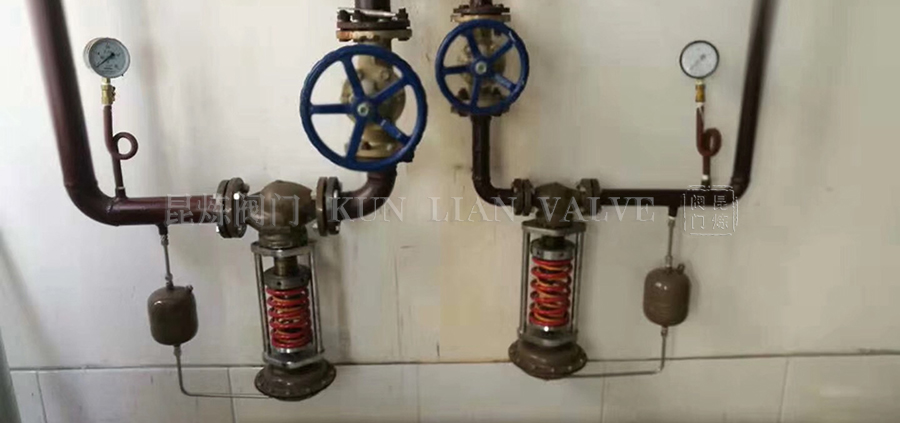

    ZZYP、ZZYN、ZZYM自力式減壓閥安裝

    ZZYP、ZZYN、ZZYM自力式減壓閥安裝- 上海昆煉閥門制造有限公司

    聲明:本文中文字、數據、圖片均適用于參考,若有修改恕不另行通知,自力式減壓閥的具體性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-31007787。
  • ZZYP、ZZYN、ZZYM-自力式減壓閥訂貨注意事項

    獲取ZZYP、ZZYN、ZZYM-自力式減壓閥報價或訂購產品時請?zhí)峁┮韵聟?shù):

    執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;

    公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");

    公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。

    連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;

    使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃?xì)怏w,固液共存流體,等等,粘稠介質需提供粘度;

    使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;

    閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;

    密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);

    驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;

    閥門Kv/Cv值:若對流量有要求,需提出;

    以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。

    若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;

    若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;

    產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;

    報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;

    ZZYP、ZZYN、ZZYM-自力式減壓閥使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。
