YQ9000活塞式水錘吸納器是一種吸納供水系統水錘余壓設備。在供水系統中,當水泵發生故障或突然停電等原因,使水流突然停止,并開始倒流時都會產生水錘。液體在管內流動時,它具有動能,當液體突然停止,它的運動能量須被消除。這時能量變成自停止點開始的高壓波,沿管路系統來回傳遞,使管內液體膨脹并管路,從而破壞管路。YQ9000活塞式水錘吸納器和消聲止回閥組合使用,以免水錘和緩沖水擊波的壓力,使管內壓力得到調節。從而保護管路不受破壞。

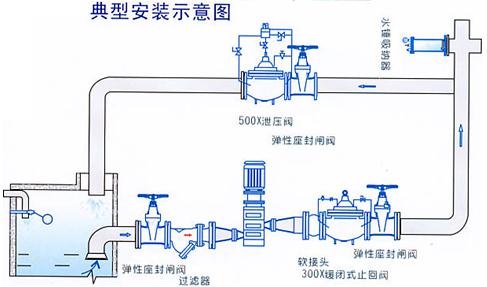

在YQ9000活塞式水錘吸納器工作時,氣缸內充滿壓力的氣體,用標準三通垂直裝于管路中。在正常情況下,當水流壓力低于氣缸內壓力時,活塞不會產生運動,吸納器對管路不產生影響,管路液體正常流動。當管路水流壓力高于氣缸內壓力時,能對水擊波的瞬產壓力提供緩沖,從而使管內壓力得到調節。
零件名稱 | 閥體、閥蓋 | 活塞 | 密封圈 |
主要材料 | 碳鋼、不銹鋼 | 鑄銅、不銹鋼 | 丁腈橡膠 |
公稱壓力:1.6—2.5MPa
公稱通徑:DN15~DN300
容氣腔壓力(占管道壓力百分數)50~70%
適用介質無雜物的清水、污水
適用介質溫度:0~80℃
法蘭標準:68/Tl7241668/T9113
試驗標準:GB/Tl3927APl598
DN | 管徑 | 1/2” | 3/4” | 1” | 11/4” | 11/2” | 2” | 21/2” |
mm | 15 | 20 | 25 | 32 | 40 | 50 | 65 | |
L(高) | 1.6MPa | 200 | 300 | 320 | 340 | .350 | 365 | 465 |
2.5MPa | 220 | 320 | 340 | 355 | 380 | 385 | 485 | |
DN | 管徑 | 3” | 4” | 5” | 6” | 8” | 10” | 12” |
mm | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
L(高) | 1.6MPa | 510 | 575 | 600 | 645 | 755 | 855 | 955 |
2.5MPa | 520 | 585 | 600 | 645 | 755 | 855 | 955 |
獲取YQ9000-活塞式水錘吸納器報價或訂購產品時請?zhí)峁┮韵聟?shù):
執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;
公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");
公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。
連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;
使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃氣體,固液共存流體,等等,粘稠介質需提供粘度;
使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;
閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;
密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);
驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;
閥門Kv/Cv值:若對流量有要求,需提出;
以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。
若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;
若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;
產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;
報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;
YQ9000-活塞式水錘吸納器使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。
