YX741X可調式減壓穩壓閥

YX741X可調式減壓穩壓閥
  • <產品信息>
  • 產品型號:YX741X
  • 產品口徑:DN40-DN1000
  • 壓力等級:1.0-2.5Mpa
  • 產品材質:灰鑄鐵、球墨鑄鐵、鑄鋼、不銹鋼
  • 電話矢量圖021-31007787
  • 郵箱矢量圖cnklfm@163.com
  • 微信矢量圖18121388846
    15706269064
  • QQ矢量圖959210378
  • 產品介紹
  • 訂貨說明
  • 產品服務
  • 上海昆煉閥門制造有限公司專注于管道流體控制,為用戶提供可調式減壓穩壓閥選型、設計、非標訂制等,常規產品咨詢,我們可提供相關標準、圖紙、參數、使用說明及原理介紹,方便用戶根據實際需求做出合理的選型。

    YX741X可調式減壓穩壓閥介紹

    YX741X可調式減壓穩壓閥安裝于建筑給排水系統管道、高層建筑、消防給水系統以及其它給水系統上,將入口壓力減至某一需要的出口壓力,閥門依靠本身能量使出口壓力保持穩定在設定值,即出口壓力不因入口壓力及流量的變化而變化。由主閥和針型調節閥、導閥、球閥及接管系統組成,主閥閥體采用全通道、直流式、流線型設計,并采用膜片式或活塞式兩類結構。可調式減壓穩壓閥利用設定調壓導閥彈簧壓力和調節針型閥開度設定出口壓力,并通過接管系統和控制室的反饋?zhàn)饔脕?lái)穩定出口壓力?烧{(diào)式減壓穩壓閥利用球閥、導閥進行水壓自力控制,不需要附加其它裝置和能源,維護保養簡便,不受進口壓力和流量影響,能夠保持設定的出口壓力恒定,減壓穩壓可靠。

    YX741X可調式減壓穩壓閥工作原理

    YX741X可調式減壓穩壓閥安裝在給水系統的管道上,主閥滑盤(閥瓣)通過液壓導管的壓力傳遞,模仿導閥的動作。當下游壓力低于設定壓力時,導閥開啟,隔膜上方的壓力水被排放到下游,排放速度大于入口的補充速度,主閥滑盤上移使下游壓力增大至設定值。當下游壓力高于設定值時,導閥關閉,隔膜上方的壓力水向下作用在隔膜上,主閥滑盤向下移動,合下游壓力減少到設定值,從而保持壓力恒定。

    YX741X可調式減壓穩壓閥性能特點

    1、動作穩定;

    2、具有緩開功能,不用傳統的人為關閥開泵;

    3、不用人為操作,在管網運行的全過程中均為自動工作;

    4、在管路中立式或臥式安裝均可,水力控制閥性能不變;

    5、雙腔體形式設計,具有緩閉功能,可人為調設關閉時間,自動實現緩閉;

    6、具有良好的止回功能,采用彈性和耐磨性橡膠做密封材料,關閉后嚴實;

    7、出口壓力不受入口壓力及流量的影響,即減動壓,又減靜壓,能夠保持設定的出口壓力恒定。

    YX741X可調式減壓穩壓閥技術參數

    公稱通徑 DN40-DN1000
    公稱壓力 1.0Mpa 1.6Mpa 2.5Mpa
    適用溫度 0℃~80℃
    殼體試驗壓力 1.5Mpa 2.4Mpa 3.75Mpa
    密封試驗壓力 1.1Mpa 1.76Mpa 2.75Mpa
    最低動作壓力 P1≥0.07MPa
    結構長度標準 Q/BYL-2002
    法蘭長度標準 GB/T 17241.6;GB/T 9113
    試驗壓力標準 GB/T 13927

    YX741X可調式減壓穩壓閥部件材質

    閥體 灰鑄鐵/球墨鑄鐵/鑄鋼/不銹鋼 閥蓋 灰鑄鐵/球墨鑄鐵/鑄鋼/不銹鋼
    彈簧 彈簧鋼/不銹鋼 閥桿 2Cr13
    膜片 丁腈尼龍強化橡膠/三元乙丙尼龍強化橡膠 閥座 銅合金/不銹鋼
    閥瓣 球墨鑄鐵 膜片壓板 灰鑄鐵/球墨鑄鐵/鑄鋼/不銹鋼
    O型密封圈 丁腈橡膠/三元乙丙橡膠 O型圈壓板 灰鑄鐵/球墨鑄鐵/鑄鋼/不銹鋼

    YX741X可調式減壓穩壓閥外形尺寸

    DN L H D D1 n-d
    PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5
    50 203 293 165 165 165 125 125 125 4-18 4-18 4-18
    65 216 328 185 185 185 145 145 145 4-18 4-18 8-18
    80 248 364 200 200 200 160 160 160 8-18 8-18 8-18
    100 283 418 220 220 235 180 180 190 8-18 8-18 8-22
    125 330 481 250 250 270 210 210 220 8-18 8-18 8-22
    150 356 543 285 285 300 240 240 250 8-22 8-22 8-26
    200 444 673 340 340 360 295 295 310 8-22 12-22 8-26
    250 533 792 395 405 425 350 355 370 12-22 12-26 12-30
    300 600 927 445 460 485 400 10 430 12-22 12-26 16-30
    350 622 957 505 520 555 460 470 490 16-22 16-26 16-33
    400 698 1188 565 580 620 515 525 550 16-26 16-30 16-36
    450 775 1218 615 640 670 565 585 600 20-26 20-30 20-36
    500 811 1256 670 715 730 620 650 660 20-26 20-33 20-36
    600 900 1600 780 840 / 725 770 / 20-30 20-36 /
    700 980 1750 895 910 / 840 840 / 24-30 24-36 /
    800 1120 1900 1015 1025 / 950 950 / 24-33 24-39 /
    900 1220 2100 1115 / / 1050 / / 28-33 / /
    1000 1320 2400 1230 / / 1160 / / 28-36 / /

    YX741X可調式減壓穩壓閥安裝與調試

    1、可調式減壓穩壓閥適合安裝在水平管道上,閥蓋朝上。

    2、安裝時要注意閥體外水流標示箭頭,遵循方向安裝。

    3、安裝前要清除管道內的雜物,通水前必須徹底清洗管道。

    4、閥前要安裝一只閘閥和一只過濾器,閥后也要安裝一只閘閥(見安裝示意圖),以便于維修。

    5、銅過濾器要定期清洗。

    6、關閉上游開關閥,開啟下游開關閥泄壓,使下游壓力降低 0.1Mpa 以下后,關閉下游開關閥。

    7、將導閥調節螺釘擰緊到最上方位置。

    8、慢慢開啟上游開關閥至全開。

    9、慢慢向下擰緊導閥調節螺釘,出口壓力將逐漸升高,直到設定值時將調節螺釘鎖定,然后打開下游開關閥。

    10、如果調壓過頭,須從第6步開始重新調,即只能從低壓往高調。

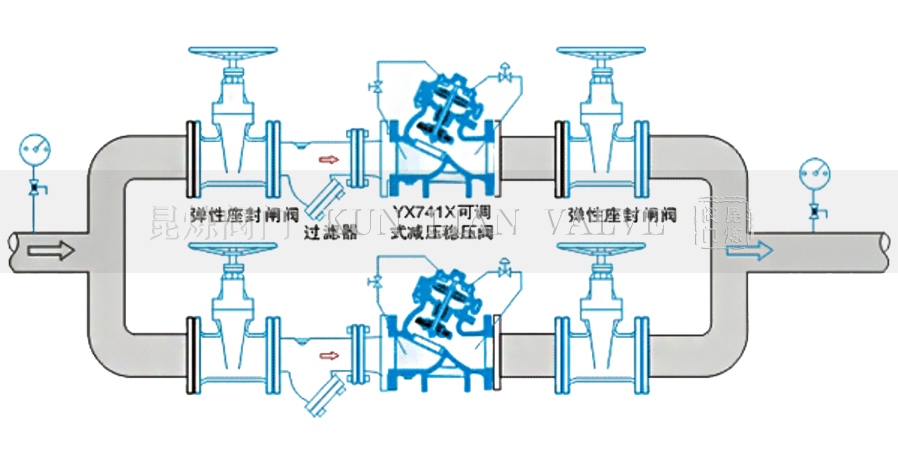

    YX741X可調式減壓穩壓閥安裝示意圖

    YX741X可調式減壓穩壓閥安裝示意圖- 上海昆煉閥門制造有限公司

    聲明:本文中文字、數據、圖片均適用于參考,若有修改恕不另行通知,可調式減壓穩壓閥的具體性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-31007787。
  • YX741X-可調式減壓穩壓閥訂貨注意事項

    獲取YX741X-可調式減壓穩壓閥報價或訂購產品時請?zhí)峁┮韵聟?shù):

    執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;

    公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");

    公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。

    連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;

    使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃?xì)怏w,固液共存流體,等等,粘稠介質需提供粘度;

    使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;

    閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;

    密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);

    驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;

    閥門Kv/Cv值:若對流量有要求,需提出;

    以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。

    若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;

    若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;

    產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;

    報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;

    YX741X-可調式減壓穩壓閥使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。
