100X遙控浮球閥

100X遙控浮球閥
  • <產品信息>
  • 產品型號:100X
  • 產品口徑:DN40-DN600
  • 壓力等級:1.0-2.5Mpa
  • 產品材質:灰鑄鐵、球墨鑄鐵、鑄鋼、不銹鋼
  • 電話矢量圖021-31007787
  • 郵箱矢量圖cnklfm@163.com
  • 微信矢量圖18121388846
    15706269064
  • QQ矢量圖959210378
  • 產品介紹
  • 訂貨說明
  • 產品服務
  • 上海昆煉閥門制造有限公司專注于管道流體控制,為用戶提供遙控浮球閥選型、設計、非標訂制等,常規產品咨詢,我們可提供相關標準、圖紙、參數、使用說明及原理介紹,方便用戶根據實際需求做出合理的選型。

    100X遙控浮球閥介紹

    100X遙控浮球閥主要安裝于水池或高架水塔的進水口處,當水位達到設定的位置時,主閥由浮球?qū)чy控制關閉進水口停止供水;當水位下降后,主閥由浮球開關控制打開進水口向水池注水,實現自動補水。

    100X遙控浮球閥工作原理

    當管道從遙控浮球閥進水端給水時,由于針閥、球閥、浮球閥是常開的,水通過微型過濾器、針閥、進入閥蓋控制室后,又經球閥、浮球閥進入水池,此時控制室不形成壓力,則進入主閥盤下面的入口壓力主閥盤托起,打開主閥盤向水箱內大量供水,當水箱(池)的水面上升至設定高度時,浮球浮起關閉浮球閥,閥蓋控制室內水壓升高,推動主閥盤關閉,供水停止。當水面下降時,浮球閥重新開啟,控制室水壓下降,主閥再次開啟繼續供水,保持液面的設定高度。

    100X遙控浮球閥性能特點

    1、閥體采用全通道、流線型設計,流體阻力小,流量大;

    2、體蓋、活塞缸連接處由密封墊和密封環雙重密封,無外漏;

    3、閥體、活塞缸、活塞雙重導向,動作平穩;

    4、全不銹鋼活塞缸、整體鑄造活塞、NBR密封環;

    5、可拆卸閥座,結構、方便維修更換;

    6、帶導流孔的活塞缸,適當增加阻尼,使得活塞運動趨于平穩;

    7、液位控制,不受水壓干擾。

    100X遙控浮球閥技術參數

    公稱通徑 DN40-DN600
    公稱壓力 1.0Mpa 1.6Mpa 2.5Mpa
    適用溫度 0℃~80℃
    殼體試驗壓力 1.5Mpa 2.4Mpa 3.75Mpa
    密封試驗壓力 1.1Mpa 1.76Mpa 2.75Mpa
    最低動作壓力 P1≥0.07MPa
    結構長度標準 Q/BYL-2002
    法蘭長度標準 GB/T17241.6
    試驗壓力標準 GB/T13927;AP1598

    100X遙控浮球閥部件材質

    閥體 灰鑄鐵/球墨鑄鐵/鑄鋼/不銹鋼 閥蓋 灰鑄鐵/球墨鑄鐵/鑄鋼/不銹鋼
    彈簧 彈簧鋼/不銹鋼 閥桿 2Cr13
    膜片 丁腈尼龍強化橡膠/三元乙丙尼龍強化橡膠 閥座 銅合金/不銹鋼
    閥盤 灰鑄鐵/球墨鑄鐵/鑄鋼/不銹鋼/銅 膜片壓板 灰鑄鐵/球墨鑄鐵/鑄鋼/不銹鋼
    O型密封圈 丁腈橡膠/三元乙丙橡膠 O型圈壓板 灰鑄鐵/球墨鑄鐵/鑄鋼/不銹鋼

    100X遙控浮球閥外形尺寸

    DN L A1 A H1 H
    40 200 140 335 210 265
    50 203 140 335 210 265
    65 215 140 335 215 310
    80 241 145 345 245 350
    100 270 155 365 305 460
    125 300 165 385 365 520
    150 333 180 410 415 570
    200 400 205 465 510 840
    250 480 225 505 560 890
    300 550 245 545 658 1030
    350 622 275 595 696 1090
    400 685 285 625 735 1150
    450 750 285 625 735 1150
    500 811 410 780 750 1110
    600 935 456 888 850 1286

    100X遙控浮球閥安裝要求

    1、在安裝本閥前,應將管道沖洗干凈,可視水質情況一年保養一至二次。

    2、安裝于水池或高位水塔的進水管上,本閥要求水平安裝(即閥蓋朝上)。安裝時注意主閥體外水流標示箭頭,遵循方向安裝。

    3、遙控浮球閥前面應裝截止閥或閘閥和一只過濾器以便于維修。

    4、試水時要先開啟主閥蓋上的球閥,然后慢慢開啟主閥前的閘閥,此時,主閥應正常向水箱內供水,關閉球閥,主閥也隨之關閉。如果不能關閉,說明主閥盤下有臟物,清除臟物后再試。主閥供水時浮球?qū)чy也同時流水,如果用手托起浮球,浮球閥關閉,則主閥也隨之關閉,證明浮球閥良好。

    5、主閥導管進口處的微型過濾器要 2~3 個月清洗一次。

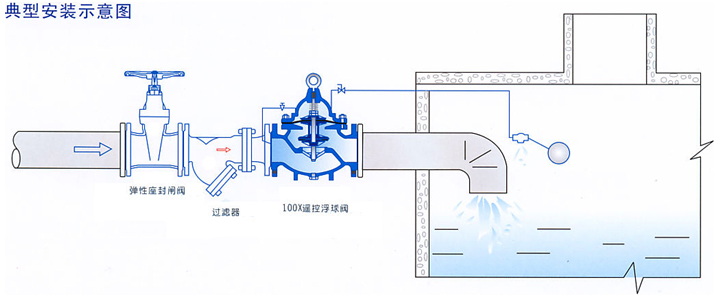

    100X遙控浮球閥安裝示意圖

    100X遙控浮球閥安裝示意圖- 上海昆煉閥門制造有限公司

    聲明:本文中文字、數據、圖片均適用于參考,若有修改恕不另行通知,遙控浮球閥的具體性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-31007787。
  • 100X-遙控浮球閥訂貨注意事項

    獲取100X-遙控浮球閥報價或訂購產品時請?zhí)峁┮韵聟?shù):

    執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;

    公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");

    公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。

    連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;

    使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃?xì)怏w,固液共存流體,等等,粘稠介質需提供粘度;

    使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;

    閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;

    密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);

    驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;

    閥門Kv/Cv值:若對流量有要求,需提出;

    以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。

    若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;

    若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;

    產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;

    報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;

    100X-遙控浮球閥使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。
