D941X電動法蘭蝶閥性能好、配套簡單、流通能力大,是適合于介質是粘稠、含顆粒、纖維性質的場合。目前該閥門應用于食品、輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統中。
1、電動法蘭蝶閥雙向密封性能好,扭矩值小。
2、流量特性趨于直線,調節性能好。
3、法蘭連接安裝便捷,立式、臥式安裝均可。
4、密封副材料的多樣性,可供用戶選擇。
5、電動法蘭蝶閥可用于管端作放空閥用,性能好。
6、閥座密封圈與閥體結合為一體,使閥門使用長。
電源 | AC110、220、380V/DC24、220V |
輸出力矩 | 50N·M~2000N·M |
任選功能 | 開關型、觸點型、開度信號、智能型 |
動作范圍 | 0~90°±5° |
動作時間 | 15秒/30秒/60秒 |
環境溫度 | -30°~60° |
手動操作 | 附帶手柄操作 |
限位 | 電氣、機械二重限位 |
防護等級 | IP-67(防爆外殼:Exd Ⅱ BT4 IP67可選) |
輸入信號 | 0-10,1-5VDC/4-20mA(智能型) |
公稱通徑 | DN40~500mm |
公稱壓力 | PN1.0、1.6MPa |
閥軸材質 | 碳素鋼、304/316/316L不銹鋼 |
閥體材質 | 球墨鑄鐵、碳素鋼、不銹鋼 |
閥板材質 | 球墨鑄鐵、304/316/316L不銹鋼、尼龍 |
閥座密封 | EPDM、NBR、耐磨橡膠 |
結構形式 | 中線型 、無銷型 |
溫度 | EPDM≤80℃;NBR≤68℃ |
適用介質 | 水、空氣、天然氣 |
特點 | 用途廣、整體造價低、流量大、流阻小 |

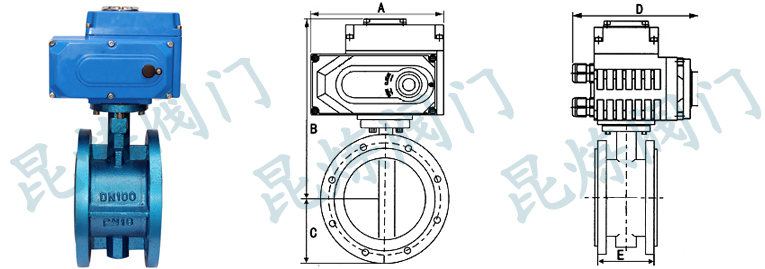

公稱通徑DN | A | B | C | D | E |
壓力 | 1.0/1.6 | 1.0/1.6 | 1.0/1.6 | 1.0/1.6 | 1.0/1.6 |
40 | 155 | 349 | 57 | 104 | 108 |
50 | 155 | 353 | 62 | 104 | 108 |
65 | 155 | 362 | 70 | 104 | 112 |
80 | 155 | 368 | 89 | 104 | 114 |
100 | 208 | 392 | 106 | 115 | 127 |
125 | 208 | 407 | 120 | 115 | 140 |
150 | 208 | 446 | 132 | 115 | 140 |
200 | 256 | 489 | 164 | 127 | 152 |
250 | 256 | 514 | 200 | 127 | 165 |
300 | 256 | 568 | 238 | 127 | 178 |
350 | 288 | 629 | 280 | 164 | 190 |
400 | 288 | 662 | 302 | 164 | 216 |
450 | 288 | 693 | 335 | 164 | 222 |
500 | 288 | 729 | 360 | 164 | 229 |
獲取D941X-電動法蘭蝶閥報價或訂購產品時請?zhí)峁┮韵聟?shù):
執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;
公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");
公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。
連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;
使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃?xì)怏w,固液共存流體,等等,粘稠介質需提供粘度;
使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;
閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;
密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);
驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;
閥門Kv/Cv值:若對流量有要求,需提出;
以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。
若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;
若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;
產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;
報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;
D941X-電動法蘭蝶閥使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。
