當前位置:首頁 > 閥門種類 > 電動閥門 > 防爆電動蝶閥 > 防爆電動硬密封蝶閥

FD943H防爆電動硬密封蝶閥

FD943H防爆電動硬密封蝶閥
  • <產品信息>
  • 產品型號:FD943H
  • 產品口徑:DN50-DN400
  • 壓力等級:1.6、2.5MPa
  • 產品材質:碳素鋼、不銹鋼、合金鋼
  • 電話矢量圖021-31007787
  • 郵箱矢量圖cnklfm@163.com
  • 微信矢量圖18121388846
    15706269064
  • QQ矢量圖959210378
  • 產品介紹
  • 訂貨說明
  • 產品服務
  • 上海昆煉閥門制造有限公司專注于管道流體控制,為用戶提供防爆電動硬密封蝶閥選型、設計、非標訂制等,常規產品咨詢,我們可提供相關標準、圖紙、參數、使用說明及原理介紹,方便用戶根據實際需求做出合理的選型。

    FD943H防爆電動硬密封蝶閥介紹

    FD943H防爆電動硬密封蝶閥采用三維偏心結構。防爆電動硬密封蝶閥被用于介質溫度≤425℃的冶金、電力、石油、化工等工業管道上,做調節流量和截斷流體使用。

    FD943H防爆電動執行器技術參數

    電源 AC110、220、380V/DC24、220V
    輸出力矩 80N·M~3000N·M
    任選功能 防爆開關型、防爆調節型
    動作范圍 0~90°±5°
    電機 全封閉式感應電機
    環境溫度 -20℃~70℃
    手動操作 機械離合機構
    自鎖裝置 蝸輪、蝸桿機構提供自鎖
    防護等級 Exd Ⅱ BT4 IP67
    輸入信號 0-10,1-5VDC/4-20mA(調節型)

    FD943H防爆電動硬密封蝶閥閥體參數

    公稱通徑 DN50~400mm
    公稱壓力 PN1.6、2.5MPa
    閥軸材質 碳素鋼、304/316/316L不銹鋼
    閥體材質 碳素鋼、合金鋼、不銹鋼
    閥板材質 碳素鋼、合金鋼、不銹鋼
    閥座密封 不銹鋼
    結構形式 三維偏心
    溫度 ≤425℃
    適用介質 水、空氣、天然氣、油品及弱腐蝕性流體
    特點 泄漏低、使用長、便于安裝、耐高溫高壓

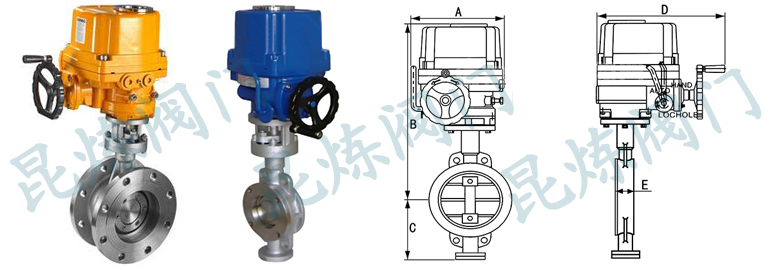

    FD943H防爆電動硬密封蝶閥結構圖

    FD943H防爆電動硬密封蝶閥結構圖- 上海昆煉閥門制造有限公司

    FD973H防爆電動硬密封蝶閥外形尺寸(對夾連接)

    公稱通徑DN A B C D E
    50 170 420 112 258 43
    65 170 429 115 258 46
    80 229 459 120 338 49
    100 229 483 138 338 56
    125 259 516 165 368 64
    150 259 555 175 368 70
    200 259 598 208 368 71
    250 297 624 243 410 76
    300 297 681 283 410 83
    350 319 975 310 410 92
    400 319 1008 340 410 102
    聲明:本文中文字、數據、圖片均適用于參考,若有修改恕不另行通知,防爆電動硬密封蝶閥的具體性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-31007787。
  • FD943H-防爆電動硬密封蝶閥訂貨注意事項

    獲取FD943H-防爆電動硬密封蝶閥報價或訂購產品時請?zhí)峁┮韵聟?

    執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;

    公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");

    公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。

    連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;

    使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃氣體,固液共存流體,等等,粘稠介質需提供粘度;

    使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;

    閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;

    密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);

    驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;

    閥門Kv/Cv值:若對流量有要求,需提出;

    以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。

    若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;

    若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;

    產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;

    報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;

    FD943H-防爆電動硬密封蝶閥使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。

  • 我們以質量為基礎,為經濟發展帶來放心的產品
    服務宗旨:用心、準確、周到。
    服務目標:服務質量使客戶滿意。
    服務效率:保修期內或保修期外如設備出現故障,供方在接到通知后,如需現場解決的,本地區6-12小時內予以答復或派員處理,外地24-48小時內予以答復或派員處理,并做到問題不解決服務人員不撤離。
    服務原則:FD943H-防爆電動硬密封蝶閥保修期為十二個月,在保修期內一律實行:保質、保量、保修等。
