ZGB-I儲罐波紋阻火器用于安裝原油,汽油、煤油、柴油、芳烴,硫等固定頂式儲罐上的,與呼吸閥、呼吸人孔、通氣孔配套使用的重要設備。它的功能是允許易燃易爆氣體通過,對火焰有阻止窒息作用。
儲罐波紋阻火器采用不銹鋼“N”形,雙層波紋帶為阻火芯件而且在芯件內部有一個十字結構的支架(或在表面壓上Y形架)借以增強芯件的牢靠性,以免芯件被點燃的介質所產生的壓力沖散。以此原理來設計三角形孔的高度阻止火焰的通過,再加上夠的流道長度來吸收火焰的熱量,使其在芯件中熄滅,以免氣體在芯件的另一端被復燃的可能性。
1、本阻火器通常與呼吸閥配套或單獨使用,也可適用內浮頂式油罐的通氣管路上。
2、產品結構合理,造型美觀,安裝方便,阻火層芯子采用不銹鋼材料,耐腐蝕性強,耐燒、阻爆等性能。
1、內浮頂油罐通氣管上。
2、加油站地下油罐通氣管上。
3、可與呼吸閥配套使用,又可單獨使用。

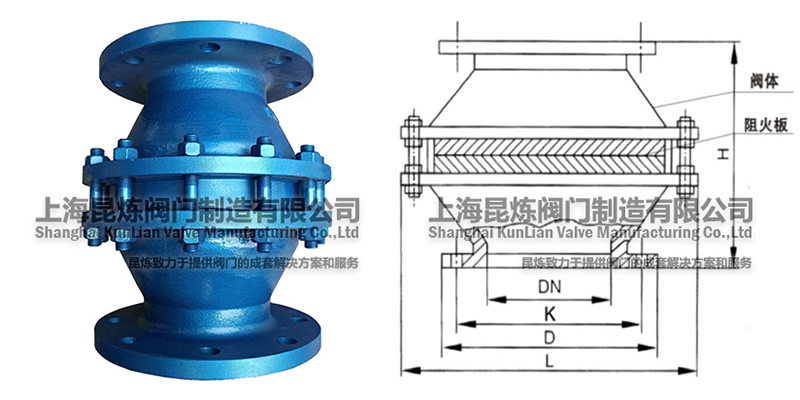

公稱通徑DN(mm) | 安裝尺寸 | ||||
L | H | D | K | n-d | |
25 | 130 | 150 | 115 | 85 | 4-14 |
32 | 155 | 170 | 135 | 100 | 4-18 |
40 | 155 | 170 | 145 | 110 | 4-18 |
50 | 170 | 180 | 160 | 125 | 4-18 |
65 | 190 | 185 | 180 | 145 | 4-18 |
80 | 220 | 200 | 195 | 160 | 8-18 |
100 | 240 | 210 | 215 | 180 | 8-18 |
150 | 320 | 250 | 280 | 240 | 8-22 |
200 | 370 | 270 | 335 | 295 | 8-22 |
250 | 440 | 300 | 395 | 350 | 12-22 |
300 | 500 | 340 | 460 | 410 | 12-22 |
1、為了確保儲罐波紋阻火器的性能達到安全使用目的,對阻火器應定期檢查、保養。
2、阻火器每半年檢查一次,檢查阻火層芯子是否堵塞、變形、腐蝕等。
3、若有被堵塞的阻火層芯子應清洗干凈,使芯子上的每個孔眼流通,對于變形和腐蝕的阻火層應更換。重新安裝阻火層芯子時,應保證結合面嚴密不得漏氣。
獲取ZGB-I-儲罐波紋阻火器報價或訂購產品時請?zhí)峁┮韵聟?shù):
執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;
公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");
公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。
連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;
使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃氣體,固液共存流體,等等,粘稠介質需提供粘度;
使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;
閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;
密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);
驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;
閥門Kv/Cv值:若對流量有要求,需提出;
以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。
若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;
若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;
產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;
報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;
ZGB-I-儲罐波紋阻火器使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。
