JZH夾套保溫阻火器又名保溫阻火器是在普通抽屜式阻火器基礎上焊接金屬夾套制造而成,是為寒冷地區或低溫工況下使用的新型阻火器,主要用于安裝在汽油、柴油、煤油、硫、焦油、酚油、蒽油、輕油、廢油等油品或其它化工物料的固定頂式儲罐上。該阻火器通常與呼吸閥配套使用,其主要功能是允許氣體通過、對外界傳入儲罐的火焰起有阻止窒息的作用,也可以與通氣管配套或單獨使用,其它規格產品可按用戶要求提供。
1、結構合理,重量輕,耐腐蝕。
2、易檢修,安裝方便,檢查時不用拆卸呼吸閥。
3、阻火器芯子采用不銹鋼材料,耐腐蝕,易于清洗。

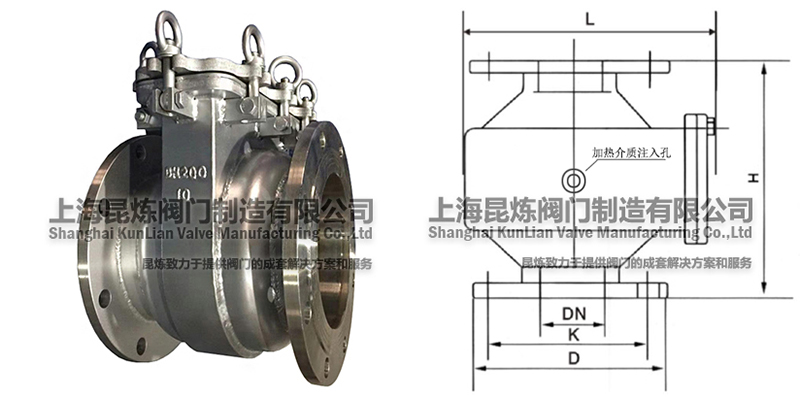

公稱通徑DN(mm) | 外形尺寸 | ||||
L | H | D | K | n-d | |
40 | 210 | 190 | 145 | 110 | 4-18 |
50 | 220 | 200 | 160 | 125 | 4-18 |
65 | 230 | 210 | 180 | 145 | 4-18 |
80 | 250 | 220 | 195 | 160 | 8-18 |
100 | 270 | 240 | 215 | 180 | 8-18 |
125 | 330 | 270 | 240 | 210 | 8-18 |
150 | 340 | 280 | 280 | 240 | 8-22 |
200 | 400 | 310 | 335 | 295 | 8-22 |
250 | 460 | 340 | 395 | 350 | 12-22 |
獲取JZH-夾套保溫阻火器報價或訂購產品時請?zhí)峁┮韵聟?shù):
執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;
公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");
公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。
連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;
使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃?xì)怏w,固液共存流體,等等,粘稠介質需提供粘度;
使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;
閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;
密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);
驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;
閥門Kv/Cv值:若對流量有要求,需提出;
以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。
若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;
若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;
產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;
報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;
JZH-夾套保溫阻火器使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。
