FPB天然氣阻火器應用于冶金、化工等行業的天然氣輸送管道,如加熱爐燃料氣、石油液化氣、煤礦瓦斯排放、也適用民用煤氣管道?汕袛嘁蚋咚贇饬髦须s物與管壁摩擦產生的火源,以免非正常情況下火焰在管道中的逆向傳播。以免管道事故的發生?蛻艨芍苯訉⒈井a(chǎn)品與天然氣管道的適當部位焊接連通運行。
1、對管道中的火焰有淬熄作用;
2、可帶配對法蘭,標準為HG標準;
3、可以與管道系統配套,也可以與調節閥門、呼吸閥等連接;
4、利用金屬波紋盤之間狹縫間隙,對管道中傳播的火焰具有淬熄作用的原理設計的。

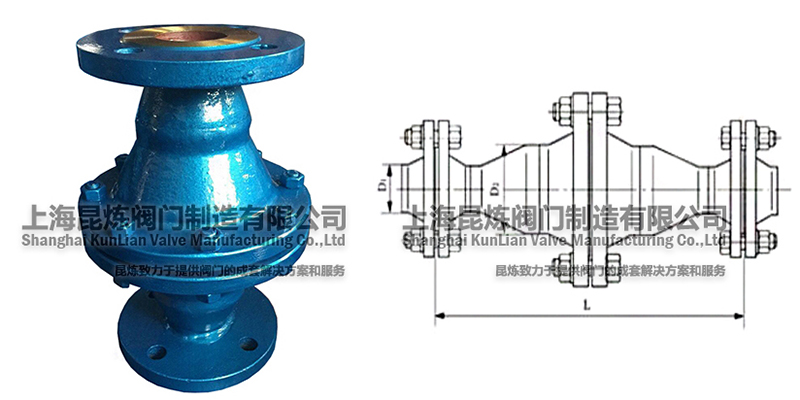

公稱通徑DN | D1 | D2 | L | |||
PN1.0MPa |
PN1.6MPa | PN2.5MPa | PN4.0MPa | |||
15 | 18×3 | 57×3.5 | 330 | 330 | 330 | 330 |
20 | 25×3 | 57×3.5 | 330 | 330 | 340 | 340 |
25 | 32×3.5 | 73×4 | 365 | 365 | 375 | 375 |
32 | 38×3.5 | 73×4 | 375 | 375 | 390 | 390 |
40 | 45×3.5 | 89×4 | 375 | 390 | 405 | 410 |
50 | 57×3.5 | 108×4 | 420 | 425 | 445 | 465 |
65 | 73×4 | 133×4.5 | 485 | 485 | 515 | 520 |
80 | 89×4 | 159×4.5 | 505 | 520 | 560 | 560 |
100 | 108×4 | 219×8 | 555 | 560 | 600 | 645 |
125 | 133×4.5 | 278×8 | 615 | 620 | 670 | 720 |
150 | 159×4.5 | 325×8 | 665 | 665 | 735 | 800 |
200 | 219×8 | 377×9 | 940 | 950 | 1015 | 1100 |
250 | 278×8 | 480×10 | 1030 | 1070 | 1150 | 1265 |
300 | 325×8 | 529×10 | 1295 | 1295 | 1430 | 1545 |
350 | 377×9 | 630×12 | 1350 | 1350 | 1430 | 1545 |
為了使天然氣阻火器的性能達到使用的目的,對阻火器應定期進行檢查和保養。
1、天然氣阻火器每半年檢查一次,檢查阻火芯子是否堵塞,變形,腐蝕等。
2、發現被堵塞的阻火層芯子應清洗干凈,使芯子上的每個孔眼流通,對于變形和腐蝕的阻火層應更換。
3、重新安裝阻火層芯子時,應使結合面不得漏氣。
獲取FPB-天然氣阻火器報價或訂購產品時請?zhí)峁┮韵聟?shù):
執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;
公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");
公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。
連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;
使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃?xì)怏w,固液共存流體,等等,粘稠介質需提供粘度;
使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;
閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;
密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);
驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;
閥門Kv/Cv值:若對流量有要求,需提出;
以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。
若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;
若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;
產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;
報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;
FPB-天然氣阻火器使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。
