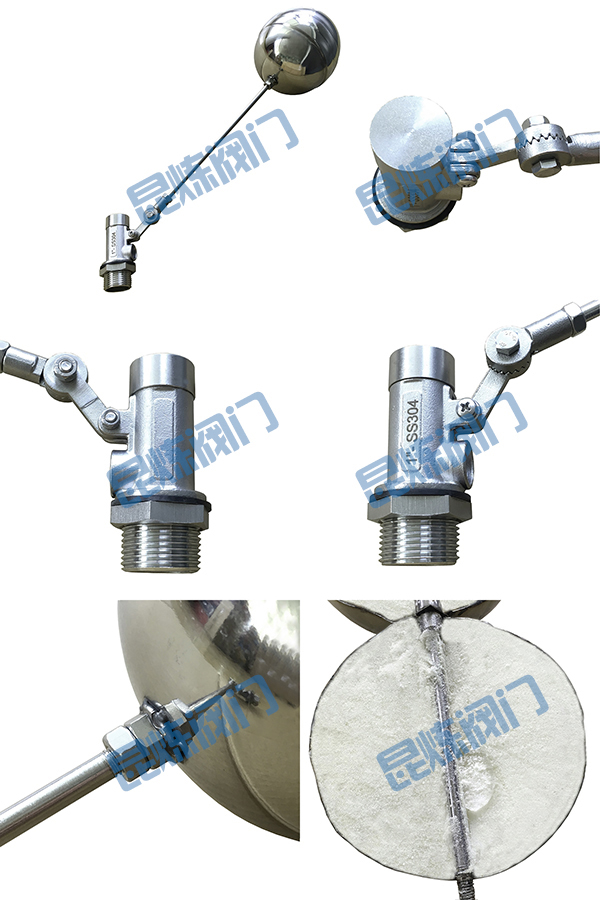

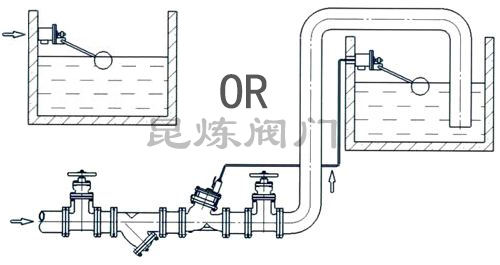

KL-101C水池浮球閥適用于水箱、水塔、蓄水池等蓄液容器里,不用外源、依靠自身配置浮球控制開關實現自動補水。水池浮球閥一般標準的配置壓力為0.3Mpa,也可以根據管道實際的使用壓力來配置0.6Mpa、1.0Mpa,小規格浮球閥壓力能達到1.6Mpa。壓力高:浮球規格大、閥桿長,選型的時候需考慮蓄液容器實際尺寸大小,避免選型規格過大導致浮球閥無法正常安裝。浮球閥可豎直安裝、側面安裝、可調節型浮球閥甚至可應用于頂部安裝。昆煉浮球閥可提供訂制:浮球配置(浮球規格)、閥桿尺寸、浮球形式(泡沫/穿心/塑料浮球),用戶可根據實際的使用需要來進行浮球閥選型。
A:水密封好凸起閥座關閉嚴實。
B:安裝方便可以在多方位角度安裝調整。
C:產品設計可以適用于飲用水管道。
D:不銹鋼304材質耐腐蝕適應性廣,在太陽能、冷卻塔、防腐、化工等領域適用。
設計 | BS1212 | 壁厚 | ASMEB16.34 |
試驗與檢驗 | QB/T1199-1991 | 連接 | BSP、BSPT、NPT、Gdin2999等 |
用法 | 水箱、水塔、蓄水池等 | 介質 | 水、油等 |
尺寸 | 1/2"-4" | 材質 | SS304 |

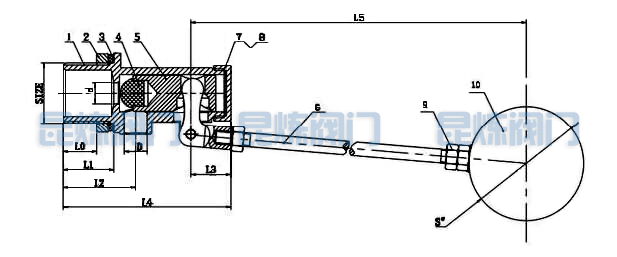

1 | 閥體 | SS304 | 6 | 閥桿 | SS304 |
2 | 鎖緊螺母 | SS304 | 7 | 頂部密封 | PTFE\— |
3 | 墊圈 | 硅膠、NBR | 8 | 堵頭 | SS304 |
4 | 密封塞 | 硅膠、NBR | 9 | 螺母 | SS304 |
5 | 金屬活塞 | SS304 | 10 | 浮球 | SS304 |
L0 | L1 | L2 | L3 | L4 | L5 | d | D | S | |
1/2" | 14 | 21 | 30 | 24 | 70 | 275 | 8 | 10 | 115mm |
3/4" | 15 | 22 | 31.5 | 24 | 70 | 275 | 10 | 12 | 115mm |
1" | 18 | 28 | 41 | 29 | 90 | 350 | 15 | 16 | 135mm |
1-1/4" | 20 | 31 | 44 | 29 | 94 | 370 | 15 | 16 | 150mm |
1-1/2" | 22 | 32 | 49 | 38 | 115 | 480 | 22 | 22 | 225mm |
2" | 25 | 36 | 57 | 40 | 128 | 500 | 27 | 27 | 250mm |
獲取KL-101C-水池浮球閥報價或訂購產品時請?zhí)峁┮韵聟?shù):
執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;
公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");
公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。
連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;
使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃?xì)怏w,固液共存流體,等等,粘稠介質需提供粘度;
使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;
閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;
密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);
驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;
閥門Kv/Cv值:若對流量有要求,需提出;
以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。
若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;
若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;
產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;
報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;
KL-101C-水池浮球閥使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。
