KL-101T2銅法蘭浮球閥具有自動開啟、關閉進水管以此控制液位的使用功能。銅法蘭浮球閥采用銅材而成,其體積較小安裝方便、水頭損失小,能使水箱、水池利用率。對于新建水箱、水池,由于浮球體積的縮小,而使水箱、水池上部應留給浮球自由浮動空間所需要的操作高度也相應減小,減少水池、水箱的造價,它克服了以往浮球閥體積大、易損壞、工作溢水的缺點。昆煉浮球閥產品的結構緊湊性能好,本閥進水位置裝有過濾粗網所以有過濾防堵塞的功能,是安裝在水箱、水池自動控制水位的產品。
執行標準 | QB/T1199-1991 |
使用壓力 | 0.04Mpa-1.0Mpa |
使用介質 | 水 |
殼體材料 | 黃銅 |
使用溫度 | ≤80℃ |
使用銅法蘭浮球閥時,可將杠桿(9)的一端擰在彎板(12)上,另一端擰在浮球(10)上,并將杠桿的兩端的M6螺帽擰緊。把裝配好的閥連接在進水管上并使其出水口朝下,初次使用請用手將杠桿抬起數次試驗本閥工作狀態是否正常,若正?墒褂。

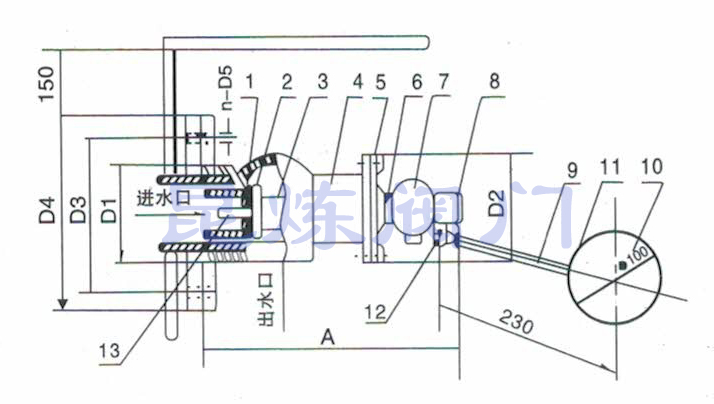

型號 | 通徑DN | 連接方式 | 連接尺寸 | 結構 | 尺寸 | |||
G螺紋 | D1 | A | ||||||
KL-101T | DN15 | 管螺紋 | G1/2" | 25 | 85 | |||
DN20 | 管螺紋 | G3/4" | 30 | 130 | ||||
DN25 | 管螺紋 | G1" | 37 | 135 | ||||
DN32 | 管螺紋 | G1-1/4" | 47 | 145 | ||||
DN40 | 管螺紋 | G1-1/2" | 53 | 165 | ||||
DN50 | 管螺紋 | G2" | 65 | 175 | ||||
DN65 | 管螺紋 | G2-1/2" | 80 | 200 | ||||
DN80 | 管螺紋 | G3" | 93 | 225 | ||||
DN100 | 管螺紋 | G4" | 120 | 250 | ||||
KL-101T2 | DN80 | 法蘭 | D3 | D4 | n | D5 | 230 | |
160 | 195 | 8 | 18 | |||||
DN100 | 法蘭 | 180 | 215 | 8 | 18 | 255 | ||
DN150 | 法蘭 | 240 | 280 | 8 | 23 | 270 | ||
DN200 | 法蘭 | 280 | 335 | 8 | 23 | 330 | ||
DN250 | 法蘭 | 335 | 370 | 12 | 23 | 520 | ||
DN300 | 法蘭 | 395 | 435 | 12 | 23 | 600 |
1、安裝銅法蘭浮球閥前須先放水沖洗掉管道內異物。
2、阻尼小孔(1)不得任意鉆擴。
3、產品正常使用后,須做好日常檢查,發現開關不正常應及時維修或更換以免造成損失。
4、水箱、水池須設置溢水口,并與排水管道相連接以防造成損失。
不能開啟 | 不能關閉 | |
a | 柱塞(3)被異物阻塞,應清除其表面上的異物 | 在密封圈(2)上有異物,應清除異物 |
b | 小柱塞(7)被異物阻塞,應清除其表面上的異物 | L型密封圈(4)損壞,應更換L型密封圈(4) |
c | 彎板(12)被卡住,應修整或更換彎板 | 彎板(12)被卡住,應修整彎板 |
d | 阻尼小孔變大,應對其進行修復 | 彈簧損壞,應更換彈簧 |
e | 過濾網被異物堵住,應清洗過濾網 | 浮球(10)破損,應更換浮球 |
獲取KL-101T2-銅法蘭浮球閥報價或訂購產品時請?zhí)峁┮韵聟?shù):
執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;
公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");
公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。
連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;
使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃?xì)怏w,固液共存流體,等等,粘稠介質需提供粘度;
使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;
閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;
密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);
驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;
閥門Kv/Cv值:若對流量有要求,需提出;
以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。
若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;
若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;
產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;
報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;
KL-101T2-銅法蘭浮球閥使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。
